行业:汽车
挑战:开发适合于各种皮卡车的创新 型储物系统。
Altair 解决方案:承担包含工业设计、工程设计和 样机制造在内的全方位开发工 作,同时专注于制造成本的降 低。
优点:结构性能优化 ; 通过开发全尺寸实体模型 进行性能评估 ; 达到削减制作成本的目标
背景介绍
皮卡车是汽车界的一大独特车型,不仅吸引着需要使用商用车的商务人士,还吸引着希望能够充分发挥储物功能的日常驾驶人。皮卡车之所以能受到这两类客户 的欢迎,其中一个原因就在于它可以满足用户对超大载货区和超大装载量的需求。
但是,皮卡车的超大装载量要以牺牲储物空间为代价。载货区往往只是一个简 单的货箱,无法安全存放较小的物品,也不具备防盗功能。因此,市场上出现了各 种各样试图解决这类问题的第三方产品,产品形式通常是需要专业安装或必须经大 规模改造才能正确安装的金属锁闭装置。在看准市场商机后,企业家 Lance Meller 开始着手开发一种更为精良的替代产品。Lance 携手商业伙伴 Jake Peters 共同创 办了 DECKED,决心为商务用户和私家车主开发一款既坚固又实用的创新型储物 解决方案。
挑战
基于之前两年的开发经验,DECKED 开发了一个初始设计方案并生成了详细 的 CAD 模型。但是,开发团队发现这项设计还不能达到性能指标。DECKED 需要 一家能够在设计优化和产品工程设计方面提供支持的开发合作伙伴。经过广泛的寻 找,DECKED 最终将能够参与概念设计工作和提供高级工程及样机制造服务的 Altair ProductDesign 选为合作伙伴。
他们的目标是打造一套极具性价比的储物系统。这款产品必须能够装入密闭的 装运箱、并通过标准运输方式进行运送。这套系统必须能够承受 2,000 磅的重量, 同时还应足够浅,以免完全占用装货台的整个高度。此外,DECKED 系统应能装 入福特、通用、克莱斯勒、丰田和尼桑等各种型号的皮卡车,兼容车型达到 2000 款,并能同时适应 5.5 和 6.5 英尺的货箱。
“Altair ProductDesign 是一支值得信赖的团队。他们丰富的经验、卓越的智慧、精湛的技 能、丰富的技术资源和甘愿付出额外努力的精神值得称赞。如果没有他们的支持,我们就 无法顺利地推出 DECKED。” Jake Peters DECKED 公司总经理
解决方案
探索设计概念
作为开发合作伙伴,Altair ProductDesign 的首要任务包括一系列概念和分析研究,以评估设计目标的可行性。开发团 队探讨了这套系统的可行包装方式,同时研究了它的组装步骤,并运用仿真技术分析这款产品已经达到和未来可以达到的 承重能力。
Altair ProductDesign 构建了一个全尺寸实体模型,用来演示专门针对抽屉导轨、支架和锁止机构拟定的几种方案。该 实体模型展示了板架、带滑轮和滑轨的可操控抽屉、抽屉滑轨和抽屉闩锁等部件。借助该实体模型,设计团队最终找到了 最好的抽屉开关方式。
利用仿真技术研究产品性能
圆满完成初期工作之后,DECKED 决定继续进行更详细的设计研究。其间,需要使用 Altair HyperWorks 来研究该产 品的结构性能,从而探究它在真实环境中的性能表现。 例如,对该系统的装载量进行测试就是其中的一项工作。
Altair ProductDesign 工程师使用 HyperWorks 对皮卡车在承 载 2,000 磅的最大重量时驶过坑洞的影响进行了仿真。分析表明,现有钢制和高密度聚乙烯设计会在这种 3G 负载条件下 发生开裂。为解决此问题,设计团队建议在板架中加入模制的横向钢制支撑管。为确保达到性能目标,设计团队再次使用 HyperWorks 确定了这些支撑管的理想位置,并与 DECKED 制造商展开直接接触,确保新的结构布局具有可制造性。

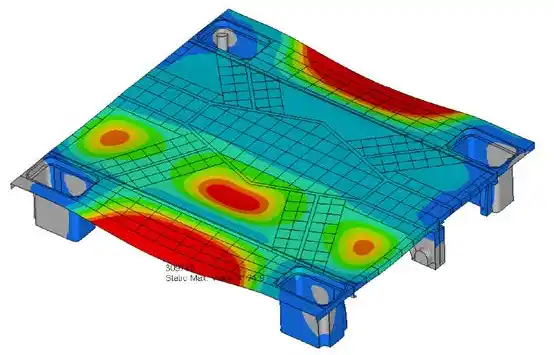

原始设计

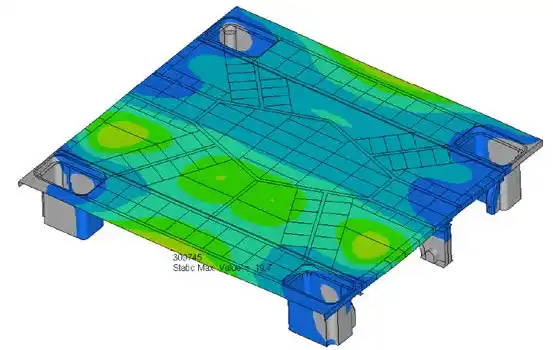

修改后的设计
尽可能减少制造复杂性
事实证明,Altair ProductDesign 的设计和仿真专业技术为整个开发过程提供了充分而有力的支持,尤其在可制造性设 计方面发挥了重要作用。项目执行过程中,Altair ProductDesign 坚持尽最大可能降低设计的复杂性或简化模具本身。最终, DECKED 得以利用同一套模具制造出同时适合于 5.5 和 6.5 英尺货箱的产品,并可以使用插入件来调节长度。凭借这样的 创新设计,设计团队最大限度地缩减了制造成本。
最终确定设计方案之前, Altair ProductDesign 与快速样机制造商合作打造了一个全尺寸复制品。DECKED 将这个营 销样品介绍给多家 OEM 皮卡车经销商和卡车配件经销商,收到了来自工作人员和客户的有益洞见。
Altair ProductDesign 成功确定了最终的设计方案和模具规格,并将其交付给 DECKED 的制造合作伙伴。Altair ProductDesign 还指出了可以申请专利的设计部分,以便对这款产品所采用的一些创新型设计解决方案施加专利保护。
研究连接和锁闭方法,以及抽屉操作系统
荣获 2015 年度“最佳厢型车/皮卡车/SUV 新产品”SEMA 大奖
结论

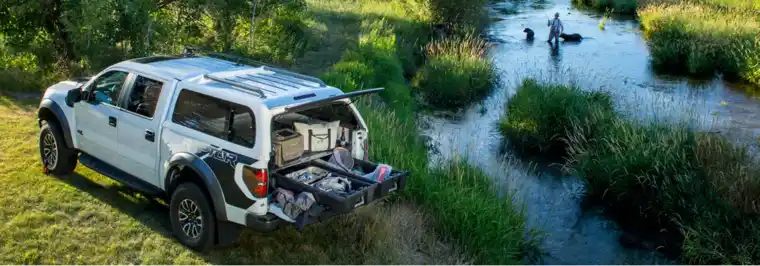

事实证明,此次 DECKED 与 Altair ProductDesign 的合作取得了颇为积极的显著成效。DECKED 不仅达到了产品性 能、运输要求和制造成本等方面的目标,同时还保证了产品的简单性和易用性。该储物解决方案现已在美国各地出售,并 受到行业市场和消费市场的一致欢迎。为表达对产品设计工作的满意,DECKED 特意将“由 Altair ProductDesign 设计” (Engineered by Altair ProductDesign) 字样印制在产品上,由此彰显对设计团队所作贡献的高度认可。DECKED 将继续使 用 Altair ProductDesign 进行产品改进、未来设计迭代和产品扩展。
