本案例将详细展示如何在nCode疲劳软件中模拟ACM体单元焊点疲劳寿命的全过程。静力学分析及建模是在optistruct中完成,ACM焊点疲劳分析是在ncode中完成。
ACM体单元是一种面域连接单元,为Nastran、Optistruct等有限元软件特有的单元类型,本例通过完整的过程,演示ACM体单元焊点的疲劳计算步骤。所涉及软件为:
Hypermesh:建立有限元模型
Optistruct:进行静力计算
nCode:进行焊点疲劳计算

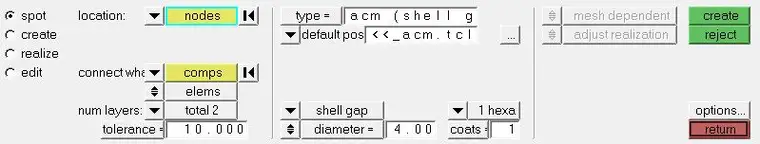

创建ACM体单元。使用spot功能创建ACM体单元,具体步骤为:1D-connector-spot:
1)location处,根据需要选择ACM体单元焊点位置,一般用node
2)connect what 处,comp选择焊点连接的两个组件,本例为shell-1和shell-2;tolerance为连接容差,需设置为大于等于上下平板的间隙,但是不能大太多,以免误连接。本例板间距10mm。
3)type处选择ACM体单元的创建形式,推荐选用ACM(shell gap);
4)diameter为ACM体单元直径,焊核六面体单元大小,可根据实际焊点大小或者企业数据设置。
ncode中焊点疲劳计算过程

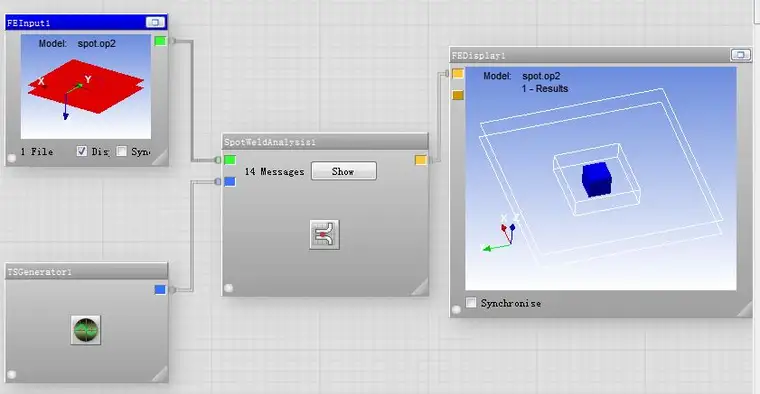

打开ncode,创建图示的工作流程FEinput+SpotweldAnalysis+FEdisplay。
本案例模型及相关操作见附件、收费内容部分,凡购买本案例的朋友,结合附件中的模型及相关操作说明在仿真操作上还有什么疑问,请与我沟通交流。
