Ncode多轴随机振动疲劳分析流程构建双例

产品结构在随机载荷下的疲劳寿命评估，一直是工程上关心的重点，通常是对垂向、横向及纵向三个方向进行检测试验，本文主要介绍如何在Ncode中建立两种多轴随机振动疲劳分析流程。

1、本次示例是根据标准IEC61373-2010设置随机振动疲劳功率谱密度，检验某一设备长寿命情况。

2、通过有限元计算得到Ncode所识别的输入文件，如Hypermesh的计算文件需是.op2格式（本文使用的格式），ABAQUS的计算文件是.odb。

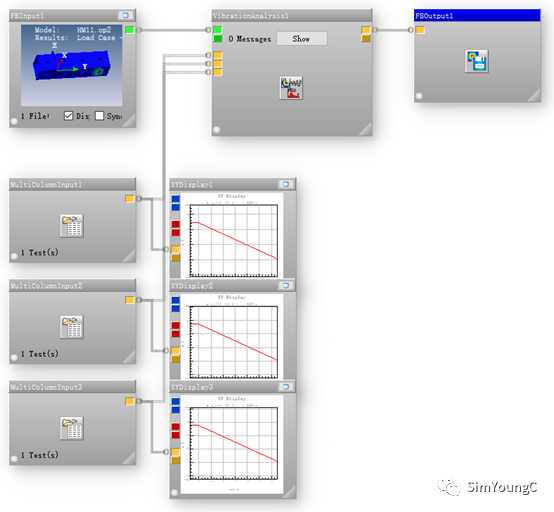

3、第一种设置的完整多轴随机振动疲劳分析需要至少四个模块：FEinput、VibrationAnalysis、MultiColumn及FEOutput（个人操作习惯，在Ncode里查看结果不是很方便，导出到HyperView中查看结果）。

这里着重介绍VibrationAnalysis中如何设置多通道。

   ①  右击VibrationAnalysis模块选择Advanced Edit.选择面板中的Loading，此时仅有一个VibrationLoad。

   ②  将Loading Type中的Vibration换成Duty Cycle，在下方窗口中右击LoadProviderDutyCycle增加3个Vibration Load Provide。

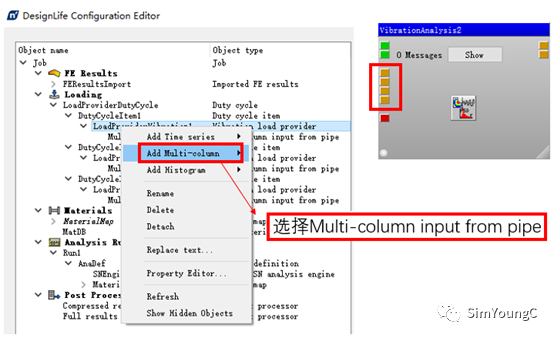

   ③  右击左边导航栏的LoadProviderDutyCycle增加列表通道，这是为外部导入的列表拓展接口，其余两个相同操作。退出编辑窗口会发现VibrationAnalysis的黄色输入接口变成4个，第一个是默认接口可以删掉，其他接口是刚才新创建的，为了不混淆接口输入的内容建议从第二个黄色接口按顺序与导入的数据相连，方便载荷步与振动输入相对应。

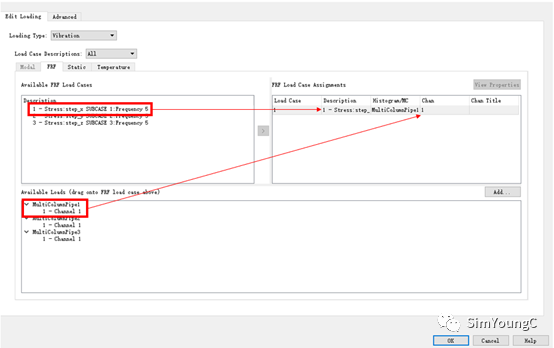

   ④  再次进入VibrationAnalysis的Advanced Edit.组合载荷步与振动输入，需注意对应情况，否则可能得到不合理的结果。

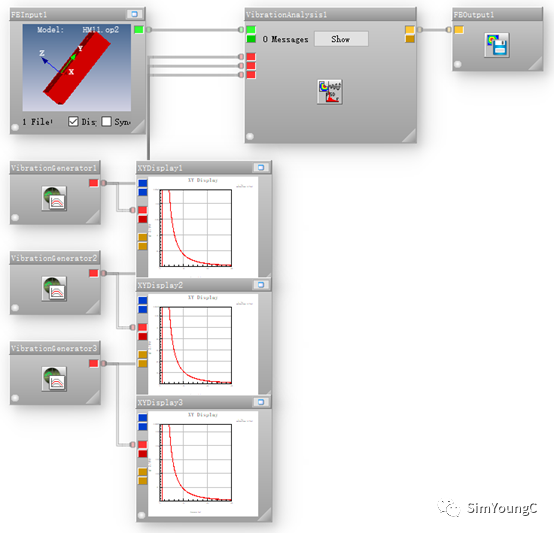

4、第二种设置的完整多轴随机振动疲劳分析需要至少四个模块：FEinput、VibrationAnalysis、VibrationGenerator及FEOutput。

与第一种设置不同点在于③步，将添加Multi-Column换成Histogram。

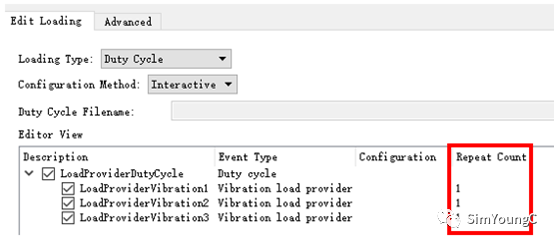

5、再次回到VibrationAnalysis的Advanced Edit.编辑重复次数与持续时间。根据标准里的规定，三个方向的持续时间都必须满足5h，因此重复次数默认设为1，持续时间换算成秒为18000s。

这里也可以设置重复次数为18000，时间设为1s，两种方式是等价的，得到的结果是相同的，如果都采用默认的方式即都为1，那么在结果数据处理上需除以18000。
