海底油气工业的新动能：HyperWorks深度介入

行业：海底工程

挑战：当设计定制的产品时， Duco需要改善CAE模型的 生成和分析过程。对于必须 抵抗恶劣天气条件下苛刻 疲劳荷载工况的复杂结构， 一个能够提高分析速度的 模型是十分必要的。

Altair 解决方案：利用 HyperMesh 对网格输 出后直接控制，并且允许对 网格质量进行连续的检查 并确保整个模型的一致性， 极大程度的改善模型质量。

优点：提高模型质量 ；降低时间

背景介绍

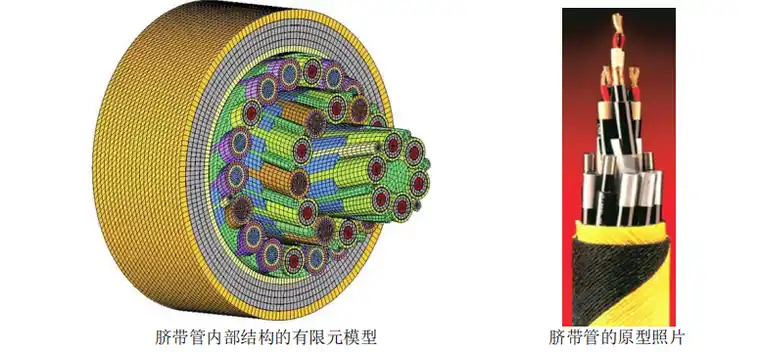

由于深海装置在海洋作用下的易波动性，在各种天气条件下，生产一种能够抵 抗极端高压的设备，给工程师们提出了巨大的挑战。Duco选择了HyperWorks对水底 脐带管进行建模，结果提高了他们的分析能力，使模型的创建速度比以前提高了很多。

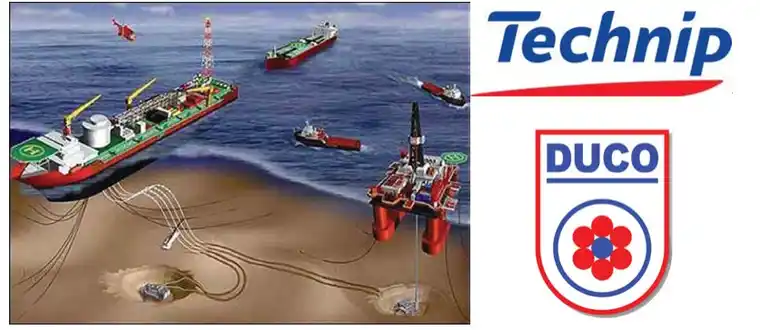

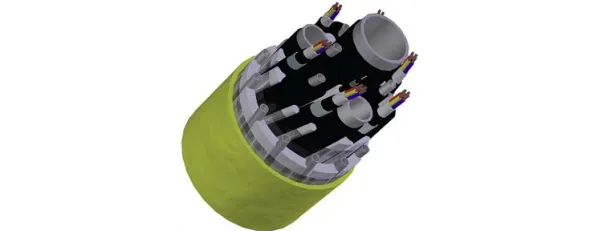

作为Technip集团的一部分，Duco是主要从事海底工程的设计、制造和测试的部 门。 Duco的工程师致力于提高设备在水深超过3000米的油气田中，对极端压力和 温度的抵抗能力。Duco主要关注于上部的钻井平台或钻井船与海底装备之间的水底 脐带管的设计，包括电力和液压泵站。

挑战

当设计定制的产品时，Duco需要改善CAE模型的生成和分析过程。对于必须抵 抗恶劣天气条件下苛刻疲劳荷载工况的复杂结构，一个能够提高分析速度的模型是 十分必要的。在Duco正在使用的前处理软件中，网格质量存在着问题 ，因此他们认 为需要做出改变。

“我们目前使用的前处理软件不能满足我们对网格质量所期望的控制需 求。HyperMesh 直接在网格上的操作，能够使我们在较短的时间内得到较高 质量的模型。” Ian Probyn, Duco

解决方案

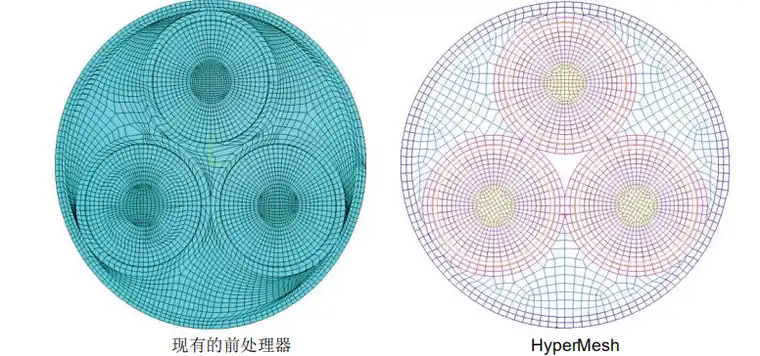

Duco选择了HyperMesh，HyperWorks中的前处理模块，作为他们生成网格的工具。HyperMesh可以对网格输出 后直接控制，并且允许对网格质量进行连续的检查并确保整个模型的一致性，这样可以让Duco极大程度的改善模型。 HyperMesh与正在使用的前处理工具生成网格质量的对比如下。

HyperMesh不仅模型生成的速度比正在使用的软件快，而且允许他们使用模型的对称性，使得仅需对部分脐带 管的网格进行手工划分。然后，这种方法可以被沿用至整个模型并且使用的自定义脚本文件甚至能够顾及到自动网格 的划分和内部螺旋式排布线缆间的挤压。

结论

自从Duco使用了HyperMesh，已经证明了在使用自动网格生成技术以后，从原来手工工作以天计算，降到了以 小时、分钟计算，这样大大提高了分析效率。

HyperMesh提高网格质量的功能，使Duco能够比以前更快的达成设计方案。此外，Altair HyperWorks的开放式 架构，保证了输出文件能够完全和Duco公司现有的求解器代码进行兼容。
