HyperMesh节点体系深度剖析:节点、临时节点、自由点、硬点

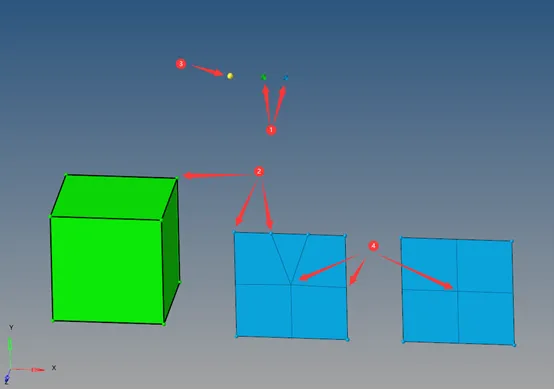

首先下图中标记的①、②、③、④,分别是自由点、硬点、临时节点、节点




区别如下:

①  point自由点:是一种在空间中独立的点,跟任何的面或者体没有关系的点,图上用“x”来表示,颜色取决于所属组件Component的颜色

②  Hard/Fixed point硬点:是与几何相关(面、体等)的特征点,图上用小球表示,其颜色同样取决于所属组件Component的颜色。

以上两种都是几何的点,跟几何相关。

③ Temp node临时节点:空间中独立的,跟网格无关,用途是:可作为定位、向量定义、位置的参考等。图上用黄色的圆球表示。

④ Node 节点:网格上的点叫node,节点被网格引用,跟网格相关,一般图上没有特殊显示



需要注意的是划分网格的时候,会在每个硬点处创建节点。

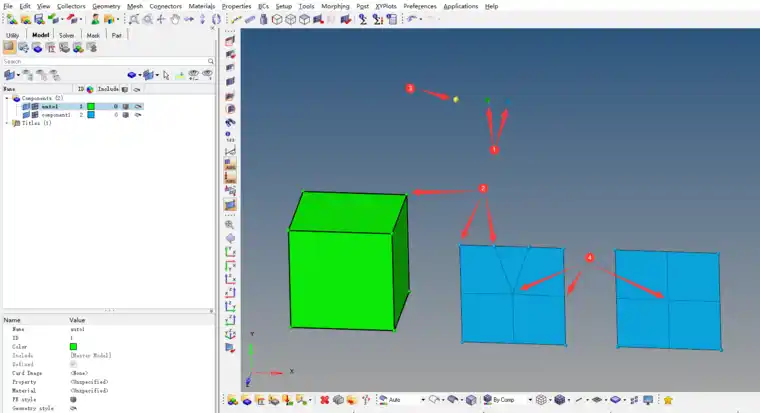

注意左侧component的颜色,和上边阐述的颜色归属是一样的。
