hypermesh删除单元时保留节点的操作

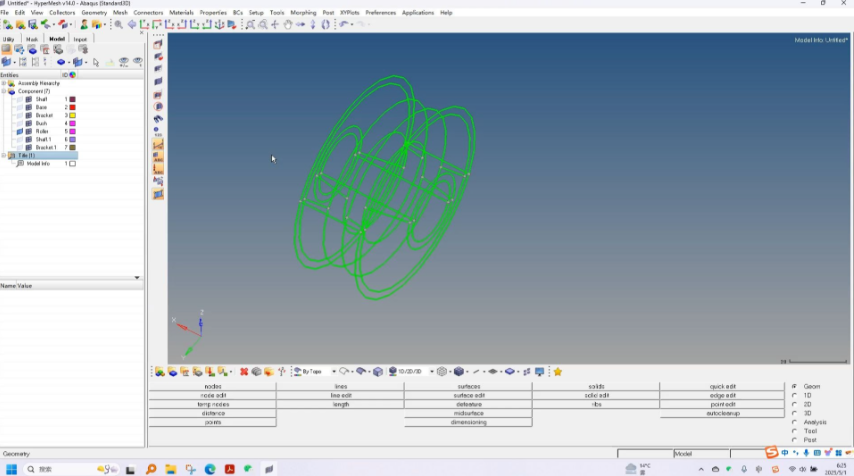

F2调出delete面板，选elems，框选要删的单元，delete entity点下去，单元没了，节点还在。HyperMesh删除单元时默认保留节点，共享节点不会跟着消失，这是设计行为不是bug。但保留的节点会被标记成自由节点或临时节点，再执行别的操作时可能被自动清理掉。

节点保留的机制跟它的引用状态有关。一个节点被多个单元共用，删掉其中一个单元，节点还被其他单元引用，就继续存在；删掉最后一个引用它的单元，节点变成自由节点，HyperMesh下次执行清理操作时自动删掉。如果不想让它被清掉，得手动把它转成preserved node。路径：Analysis页面，Preserve Node面板。

Preserve Node面板四个按钮，make temp把自由节点或保留节点转成临时节点，make preserved把自由节点或临时节点转成保留节点，节点变红显示，clear preserved清除选中的保留节点，clear all preserved清除全部。临时节点和保留节点的区别：临时节点在会话结束后不保存，保留节点在模型文件中持久保存。想把节点长期留在模型里就必须转成preserved。

批量转换用Tcl更省事。*createmark nodes 1 1-67选中节点，*nodemarkclear node_mark=1 clearTempNodes=1 clearPreservedNodes=1执行转换，clearPreservedNodes设1时保留节点转成普通节点或直接移除（非单元节点）。反过来把自由节点转保留节点，用Model.clearpreservednodes命令，传节点集合进去。

常规操作路径在快速编辑面板里，2D页签下面Quick Edit，Delete模式选中单元点删除。删完节点自动保留，不用额外操作。但悬空节点多了以后边界识别会出问题，重新划网格的时候节点还在那里干扰，F3或equivalence之前先把没用的自由节点清掉。

网格长宽比控制不好，删了一排单元想补划，原来的节点位置是对的，删掉之后重划，节点全部重新生成，好不容易对齐的边界全废了。这种场景先F2删单元，节点用Preserve Node标成保留的，重划网格的时候HyperMesh读到保留节点会优先用，不重新生成。D:\HyperMesh\scripts\preserve_nodes.tcl里那个批量转保留节点的脚本还没写完，节点ID列表从Model Browser里导出来之后……
