Hypermesh 2025版显示节点编号的设置方法

展示节点编号

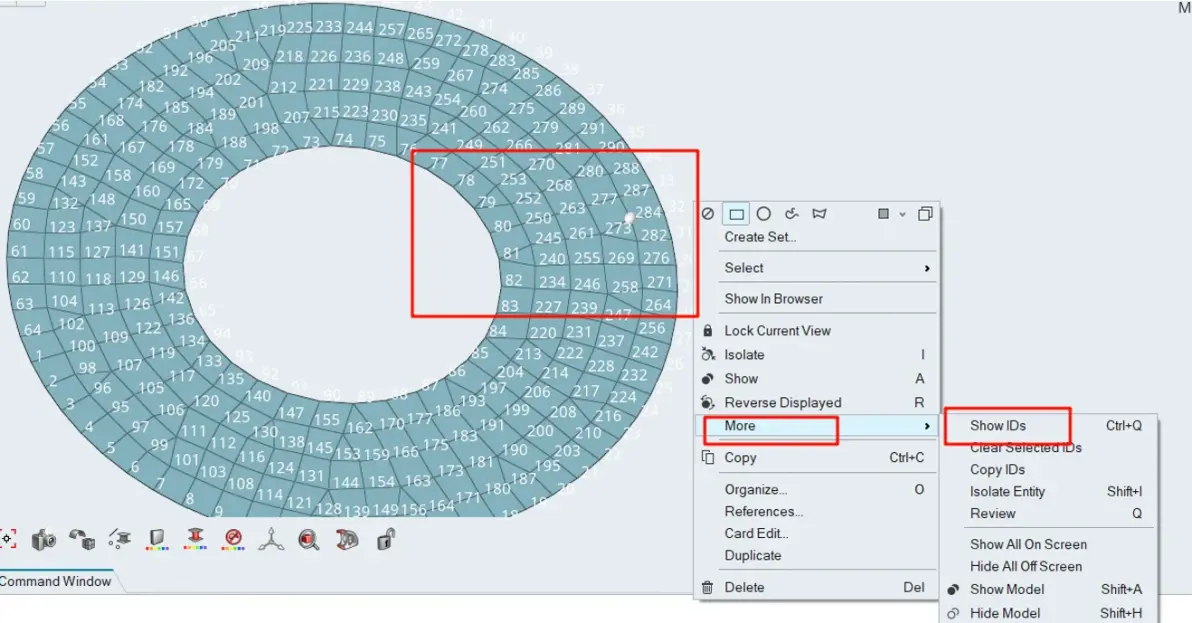

More →Show IDs

“Duplicate node ID detected”弹出来的时候，网格检查已经跑不完了，同一个节点编号在两个组件里都用了，F3合并的时候不知道该听谁的，整个模型树全乱。后来才发现是显示节点编号之后肉眼核对出来的，之前没开编号显示根本没注意到。

快捷键Ctrl+Q最快，选中节点之后按一下，节点ID直接画在图形区上，再按一下关掉。右键也行，选中的节点上右键，More → Show IDs，路径长一点，Ctrl+Q习惯了就回不去了。这个操作只对当前选中的对象生效，框选一批节点一起按，整批编号全出来，比Tools→Numbers面板逐个设置省事。

Display工具栏里的Display Numbers按钮是全局开关，点了之后所有显示中的对象编号都出来，节点、单元、几何线面全带上。2025版这个按钮在显示工具栏右半边，跟Mask和Reverse挨着。Aerospace ribbon界面里名字叫Dataname Viewer，位置在View标签页下面，跟Ribbon界面的布局不一样。新版界面里Numbers面板已经取消了，2022.3之后都没有这个面板，老教程里写的Tool→numbers路径在新版里找不到，改用快捷键或者Display工具栏。

2025版还有个新功能，Model Browser里右键节点，选Show IDs，编号只在浏览器里显示不在图形区叠加，适合节点量大怕刷屏的情况，核对编号的时候看浏览器就行。Tag功能是另一个路子，从Utility菜单里创建Tag对象，可以给节点显示自定义文字，中文也行，编号之外还能标个“入口”“固定端”这种备注。D:\HyperMesh\scripts\display_ids.tcl里存了一个批量给边界节点加Tag的脚本，还没跑通。

节点编号显示了但图形区什么也看不到，先查Entity Display面板里Nodes的勾选框，F2打开，Nodes没勾上，编号开关开了也白搭。再查组件过滤，当前激活的Component如果跟节点的归属Component不一致，节点编号不会显示，Model Browser里右键目标组件选Make Current，切过去编号就出来了。Layer Filter开着的时候非当前Layer的节点被屏蔽，顶部工具栏Display→Layers→Layer Filter，关掉。还有显卡驱动的问题，大模型节点超过50万的时候系统自动启用LOD简化，节点编号不渲染，Preferences→Graphics→Disable LOD临时关掉，节点全出来，代价是旋转拖动变卡。环境变量HW_USE_OPENCL设成0，某些Win11机器上节点不显示的问题是OpenCL渲染路径引起的，设完重启HyperMesh。

单元编号跟节点编号在同一个面板里，Display工具栏里Display Numbers管全局，Display Element Handles管单元标识符，两个开关分开。做网格质量检查的时候两个都开着，F10扫完红色单元定位到编号，再关掉编号看云图。Renumber面板在Organize菜单栏下面，重新编号之后原来的编号全变，已经设好的边界条件如果有节点ID引用的话会跟着变，改之前先备份。
