Optistruct NLGEOM求解设置难题与Radioss隐式求解错误解决方案

算例:某材料拉伸测试模拟分析

分析设置中材料使用了 MATX02 和MATX36,这两种材料属性只有在NLGEOM中才能使用,故使用NLGEOM进行求解。结果提交计算报错。

** WARNING : INITIAL PENETRATIONS IN INTERFACE

DESCRIPTION :

   -- INTERFACE ID : 7

   -- INTERFACE TYPE : INTER_TYPE7_7

   THERE ARE 721 INITIAL PENETRATIONS

   ( CONCERNING 508 NODES )



 NLGEOM subcase        1, starter finished

 NLGEOM subcase        1, engine running ...

*** ERROR # 4079 ***

Non-convergent nonlinear iterations for subcase 1.

*** ERROR # 4002 ***

Running RADIOSS engine, 1 ERROR and 0 WARNINGs have been detected.

They are listed below.

ENGINE ERROR:

 ** ERROR : RADIOSS IMPLICIT STOPPED DUE TO TIMESTEP LIMIT **

      ISTOP=-2



 NLGEOM subcase        1, engine finished



(Running in-core solution)


查找问题一:

单元属性中需要打开 PSHELLX 和 PSOLIDX

结果问题未解决。



查找问题二:

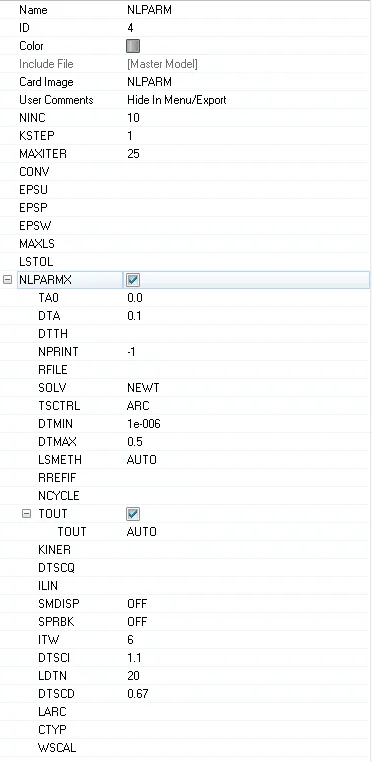

非线性卡片NLPARM中的NLPARMX要打开并设置

结果计算依旧报错。



查找问题三:

打开接触稳定性控制卡片

计算依旧报错。


查找问题四:

打开PCont卡片中的 PCONTX



问题解决!!!

另外,可能 出现的其他的报错问题:

问题一

A fatal error has occurred during computations:



 *** ERROR # 4147 ***

 Field "MU2" on PCONT/CONTPRM card 4 is not supported

 in NLGEOM, IMPDYN and EXPDYN subcases.



该问题原因,由于PCONT卡片中 MU2打开并进行了设置,求解器NLGEOM不支持。

把MU2关掉即可。


问题二

*** ERROR # 4001 ***

Running RADIOSS starter, 1920 ERRORs and 3 WARNINGs have been detected.

They are listed below.

STARTER ERROR:

ERROR ID :          611

** ERROR IN INITIAL PENETRATION IN INTERFACE

DESCRIPTION :

   -- INTERFACE ID : 2

   -- INTERFACE TITLE : INTER_TYPE7_2

   INACTI = 3

   IMPOSSIBLE TO CHANGE NODE COORDINATES OF SLAVE NODE : 1064

NODE COORD IS CHANGED AS PROPOSED

NODE COORD IS CHANGED AS PROPOSED

  ** INITIAL PENETRATION = 0.4935483E+00 IMPOSSIBLE TO CALCULATE NEW COORDINATES OF SLAVE NODE    1065

该问题原因:接触中有初始穿透。

解决方法:打开PCONTX卡片中INACTI选项,其中0,3,4可以在NLGEOM中使用。




总结:

在Opt中设置NLGEOM求解模型,需要以下几点注意:

1、材料,非线性:需要打开MATX,而不是MATS。MATS只能在NLSTAT中使用。

2、单元属性:需要打开PSHELLXPSolidX

3、如果模型中有接触,需要打开接触非线性卡片PCONTX

4、非线性参数卡片NLPARMX打开并进行设置。
