FLOW3D应用实例深度剖析

1.背景

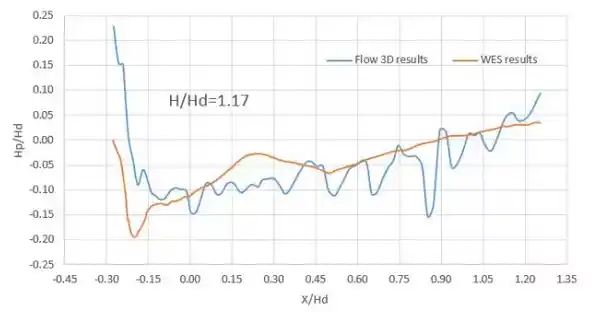

提问者依据美国陆军工程水道实验站(U.S Army Engineer Waterway Experiment Station)实测的反弧段溢洪道的压力分布图,利用 FLOW-3D,其模拟的数据与实测数据对比如图。



问题在于,模拟结果出现压力震荡波动,堰顶上游端压力高于实测值。

2.问题分析


(1)模拟原理分析


沿程压力水头并没有清楚地说明其水头H指的是总水头H0还是仅仅指的是堰上水头 H。如果是堰上水头 H,应该加上行进水头 ha,ha = v^2/2g。总能量应该包含行进流速的部分,需要将其考虑进去,准确弄明白实测数据的定义非常重要。


(2)数模角度分析


没有必要去纠结模拟堰上游压力远大于实测数据,如果实测沿程压力水曲线适用于大部分数据,一些测点值的分散是很正常的。


关于减小数值计算误差的可以进行如下的尝试。


I. 可当作二维问题考虑

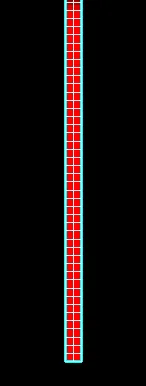

如果将其作为 2-D 平面问题考虑,在 Meshing & Geometry 选项下,应该将 Y 方向上的总网格设置为 1,而不是如图所示。(因为网格尺寸为 0.5,实际 Y 方向的网格数为为 2)






这种设置可以明显加快运算速率。

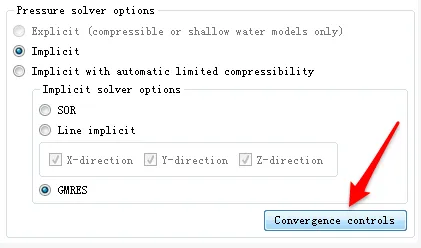

II. 设置Pressure solver options 的收敛准则




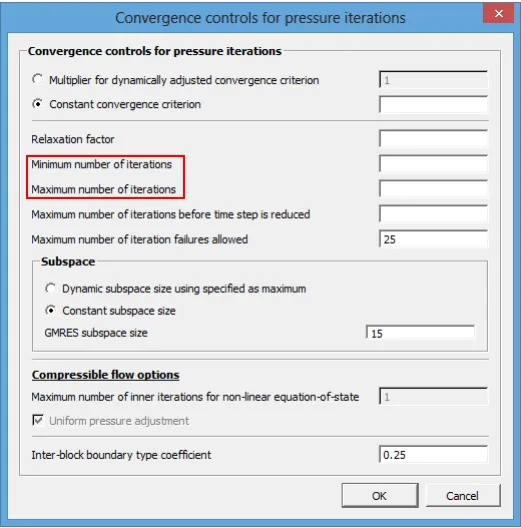

从 Numerics > Convergence controls,将 Mulitiplier for dynamic convergence criteria 设置为 0.001。最大迭代次数 Maxinum number of iterations 设置为 500,最小迭代次数 Mininum number of iterations 设置为 2。


注意:下图分别为 10.0 版本与 11.0 版本不同,10.0 版本里没有发现这个设置。这种设置方式可以给出更精确的压力场。如果结果有所改善,保持这个设置,如果没有则丢弃。




III. 改变动变量(速度,加速度等)转换(momentum advection)的算法


可以考虑尝试二阶算法(Second order)或者 monotonicity Perserving 二阶算法。



IV. 改善网格


一旦选中了压力准则和动变量转换,就需要改善网格。除Y方向以为,将其他方向上的网格数量每次增加1倍重新模拟。查看每次模拟的压力是否发生变化,直到调整的网格后结果变化非常小时,这时候说明网格已较完美优化。


V.建立信心

这不是单纯地收敛模拟,非得模拟数据和实测数据接近,即时再专业的测量数据也要对自己的数据值有信心。
