尾涡湍流的CFD模拟与解析

关键要点

  • 尾涡湍流是飞机在大气中移动时产生的扰动空气的旋转模式。
  • 尾涡湍流会导致阻力增加、升力降低,并产生横摇和俯仰力矩。
  • CFD 仿真可以深入了解尾涡湍流的复杂流动模式,并帮助设计人员提出缓解策略以减少其对飞机性能的影响。

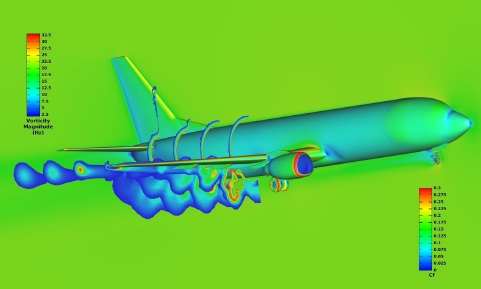

CFD学习:尾涡湍流的图1

尾涡湍流是飞机在飞行过程中观察到的常见现象。当飞机向前移动时,机翼将空气向下推,形成空气的旋转模式——尾涡,尾随飞机后方。产生的涡流很强,会对附近飞行的其他飞机造成湍流影响。因此,尾涡湍流的研究对于制定确保飞机安全和效率的策略至关重要。

在本文中,我们将讨论飞机中的尾涡湍流以及计算流体动力学 (CFD) 在深入了解此类湍流效应背后的物理学方面的作用。

尾涡湍流及其影响

在飞机中,机翼产生升力时会产生尾涡湍流。在飞行过程中,机翼的上表面和下表面之间存在压力差,从而使飞机保持在空中。空气在机翼上表面流动得更快,与机翼下表面相比产生较低的压力。为了平衡压力差,沿机翼下表面的空气被向上吸入,围绕翼尖流动,形成气团循环模式。这是尾随飞机后方的 涡流。

由于风和重力,这些涡流或主尾流下沉并远离飞行路径。下沉运动导致涡流与周围空气相互作用,导致湍流。对于遵循相同飞行路径或近距离飞行的其他飞机来说,与尾涡相关的湍流可能是一个主要的安全问题。在较小的飞机靠近较重的飞机的路径的情况下尤其如此,因为机翼产生的升力更大,产生的涡流强度更大。

尾涡湍流的影响

尾涡湍流对飞机性能的影响
影响原因结果
降低升力尾涡湍流与空气混合升力损失、推力增加、油耗增加
增加阻力湍流引起的边界层分离空速损失、推力增加、燃油效率降低
横滚和俯仰力矩涡流引起的滚动和俯仰效应高度或垂直速度的变化

降低升力

尾涡湍流在飞行过程中留下扰动的空气痕迹,扰乱后续飞机的气流并导致升力产生减少。

  • 湍流的空气扰乱了机翼上气流的平稳性并增加了阻力。这种诱导阻力降低了机翼产生的净升力。
  • 下沉的涡流引起向下的气流,影响后面飞机机翼上的气流。这称为下洗,它会降低机翼的有效攻角——产生的升力会减少。
  • 当领先飞机的翼尖涡流与后续飞机的机翼相互作用时(翼尖涡流相互作用),平滑流动的中断将导致流动分离、阻力增加和升力降低。

增加阻力

尾涡湍流会增加空气动力,从而增加后续飞机的阻力。

  • 诱导阻力与机翼产生的升力直接相关。当飞机进入由领先飞机产生的尾流涡流的路径时,气流扰动导致升力降低和诱导阻力增加。
  • 当飞行器遇到尾流涡流时,运动中的飞行器与湍流气流之间会产生摩擦阻力。湍流气流会导致边界层破裂,并可能导致流动分离。流动分离产生低压区域,湍流增加空气和飞机表面之间的剪切应力,导致更高的阻力。

横滚和俯仰力矩

飞机在与尾涡湍流产生的扰动气流接触时,可能会经历横摇和俯仰力矩,影响飞机的稳定性和控制。

  • 当飞机通过尾涡时,扰动的气流可能导致机翼之间的升力分布不平衡。升力的差异可能会在飞行器中产生滚动力矩。
  • 扰动气流与尾翼表面(例如水平安定面)之间的相互作用会导致飞机所受空气动力发生变化。这些力的变化改变了飞机重心周围的力矩平衡,导致俯仰力矩——导致飞机机头向上或向下倾斜。

可以使用 CFD 模拟分析尾涡湍流的这些不同影响。更深入地了解尾涡湍流的行为可以帮助工程师制定风险缓解策略,以提高飞机性能。

通过 CFD 仿真减轻尾涡湍流效应

CFD 模拟采用数学建模方法准确预测和分析尾涡湍流的行为。CFD 模拟允许求解控制流体流动方程以模拟飞机周围的气流并预测尾涡的形成和行为。这使工程师能够更深入地了解涡流的复杂流动模式。工程师还可以通过计算速度、压力、涡度、湍流强度等各种流动参数,了解尾涡湍流对周围流场的影响。

分析涡流及其对作用在飞机上的空气动力的影响对于提出适当的设计修改以减少尾流涡流湍流的影响至关重要。通过模拟不同的场景,CFD 模拟可以测试和验证这些不同的设计优化策略。通过详细评估尾涡湍流及其对飞机性能的影响,可以确保飞行的安全和效率。
