振动系统固有频率受刚度元件质量影响研究

在研究结构动态特性时，一般情况下，分析者并不考虑刚度元件的质量对结构固有频率的影响，在工程中，这样的分析方式是满足精度要求的。但如果考虑这个影响，情况又该如何呢？笔者以单自由度振动系统为例，开展以下讨论。

01 不考虑刚度元件的质量

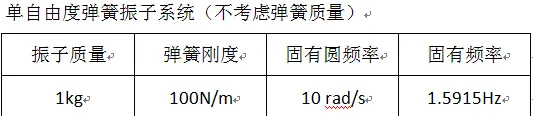

假设初始力学模型为单自由度弹簧振子系统，各参数如下：

有限元建模，在ANSYS中使用mass21作为振子，使用combin14作为弹簧，模拟结果如下，1.5915Hz。

APDL脚本如下：

FINISH$/CLEAR$!UNIT s-m-kg-N
/FILNAME,spring$/TITLE,COMBIN14
/PREP7
ET,1,COMBIN14,,,2
ET,2,MASS21,,,4
R,1,100$R,2,1
N,1,0,0$N,2,0.1,0
TYPE,1$REAL,1$E,1,2
TYPE,2$REAL,2$E,2
!
D,1,ALL$D,2,UY
FINISH
!
/SOLU
ANTYPE,MODAL
MODOPT,LANB,1$MXPAND,1
SOLVE
!
/POST1
SET,LIST

02 刚度元件的质量为集中质量

现考虑弹簧的质量影响，但作为集中质量考虑。有限元建模，使用两个刚度为200N/m的弹簧串联，在两弹簧之间插入质量。模拟结果如下。

质量是影响的，但即使当刚度元件和振子质量一样时，系统频率才降低12.6%，影响并不是很大。

APDL脚本如下：

FINISH$/CLEAR!UNIT s-m-kg-N

  /FILNAME,spring$/TITLE,COMBIN14

  /PREP7

  ET,1,COMBIN14,,,2

  ET,2,MASS21,,,4

  R,1,200$R,2,1e-5  !!

  R,3,1

  N,1,0,0

  N,2,0.1,0

  N,3,0.2,0

  TYPE,1$REAL,1

  E,1,2$E,2,3

  TYPE,2$REAL,2$E,2

  TYPE,2$REAL,3$E,3

  !

  D,1,ALL$D,ALL,UY

  FINISH

  !

  /SOLU

  ANTYPE,MODAL

  MODOPT,LANB,2$MXPAND,2

  SOLVE

  !

  /POST1

  SET,LIST

03 刚度元件的质量为分布质量

现考虑弹簧的质量影响，并且作为分布质量考虑。（其实是质量分成了11份）。有限元建模，使用梁单元作为弹簧，通过改变密度来实现不同质量的对比分析，模拟结果如下。

质量是影响的，但即使当刚度元件和振子质量一样时，系统频率才降低14%，影响并不是很大。

APDL脚本如下：

FINISH$/CLEAR

  !UNIT s-m-kg-N

  /FILNAME,think about equivalent mass

  /TITLE,LINK1

  /PREP7

  ET,1,LINK1

  ET,2,MASS21,,,4

  MP,EX,1,1E7

  MP,PRXY,1,0.3

  MP,DENS,1,10E-6  !!

  R,1,1E-6$R,2,1

  N,11,0,0

  N,1,0.01,0

  N,2,0.02,0

  N,3,0.03,0

  N,4,0.04,0

  N,5,0.05,0

  N,6,0.06,0

  N,7,0.07,0

  N,8,0.08,0

  N,9,0.09,0

  N,10,0.1,0

  TYPE,1$MAT,1$REAL,1

  E,11,1

  *DO,I,1,9

  E,I,I+1

  *ENDDO

  TYPE,2$REAL,2$E,10

  !

  D,11,ALL$D,ALL,UY

  FINISH

  !

  /SOLU

  ANTYPE,MODAL

  MODOPT,LANB,10

  MXPAND,10

  SOLVE

  !

  /POST1

  SET,LIST

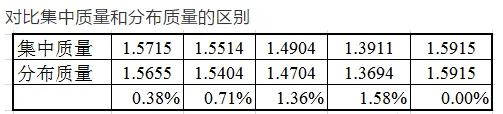

事实上，本文的分布质量并不是真正意义上的。要想完全说明这个问题，意味着质量会被分成无数份，显然仿真是做不到的，只能在理论上进行分析。根据能量法求得公式：

笔者建议，在结构动态分析时，某些情况下，如果刚度元件的质量非常可观的话，还是应该加以考虑的，不过可以简化为集中质量，不会造成很大的计算困难，并且误差会缩小很多。

比如，假设弹簧质量是振子的10倍时，如果忽略刚度元件的质量，固有频率和
