Fluent边界条件设置技巧总结

FLUENT提供了10种类型的流动进、出口条件,它们分别是:

«一般形式:                      «可压缩流动:

压力进口                          质量进口

压力出口                          压力远场

«不可压缩流动:                 «特殊进出口条件

速度进口                          进口通分,出口通风

自由流出                          吸气风扇,排气风扇

1, 速度进口(velocity-inlet):给出进口速度及需要计算的所有标量值。该边界条件适用于不可压缩流动问题,对可压缩问题不适用,否则该入口边界条件会使入口处的总温或总压有一定的波动。

2, 压力进口(pressure-inlet):给出进口的总压和其它需要计算的标量进口值。对计算可压不可压问题都适用。

3, 质量流进口(mass-flow-inlet)主要用于可压缩流动,给出进口的质量流量。对于不可压缩流动,没有必要给出该边界条件,因为密度是常数,我们可以用速度进口条件。

4, 压力出口(pressure-outlet):给定流动出口的静压。对于有回流的出口,该边界条件比outflow 边界条件更容易收敛。该边界条件只能用于模拟亚音速流动。

5, 压力远场(pressure-far-field)该边界条件只对可压缩流动适合。

6, 自由出流(outflow): 该边界条件用以模拟在求解问题之前,无法知道出口速度或者压力;出口流动符合完全发展条件,出口处,除了压力之外,其它参量梯度为零。但并不是所有问题都适合,有三种情况不能用自由出流边界条件:包含压力进口条件;可压缩流动问题;有密度变化的非稳定流动(即使是不可压缩流动)。

7, 进口通风(inlet vent):进口风扇条件需要给定一个损失系数,流动方向和环境总压和总温。

8, 进口风扇(intake fan):进口风扇条件需要给定压降,流动方向和环境总压和总温。

9, 出口通风(out let vent):排出风扇给定损失系数和环境静压和静温。

10, 排气扇(exhaust fan):排除风扇给定压降,环境静压。

11,对称边界(symmetry):对称边界条件适用于流动及传热场是对称的情况。

12,周期性边界(periodic):如果我们关心的流动,其几何边界,流动和换热是周期性重复的,那么可以采取周期性边界条件。

13,固壁边界(wall):对于粘性流动问题,FLUENT默认设置是壁面无滑移条件。对于壁面有平移运动或者旋转运动时,可以指定壁面切向速度分量,也可以给出壁面切应力从而模拟壁面滑移。

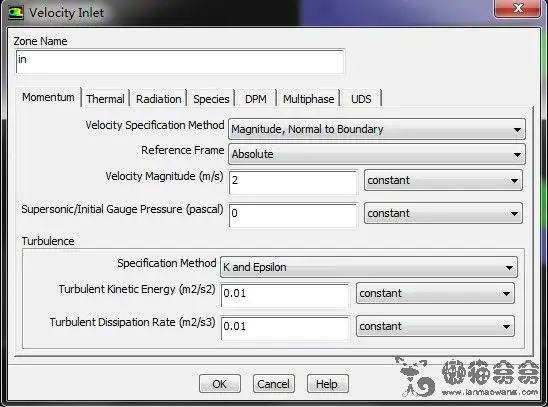

一、速度进口边界条件(velocity-inlet)

给出进口速度及需要计算的所有标量值。该边界条件适用于不可压缩流动问题,对可压缩问题不适用,否则该入口边界条件会使入口处的总温或总压有一定的波动。

边界条件设置的主要输入量如图示,包括:

l         速度大小,方向或各速度分量;Velocity magnitude and direction or velocity components

l         周向速度(轴对称有旋流动);Swirl velocity (for 2D axisymmetric problems with swirl)

l         静温(考虑能量);Temperature (for energy calculations)

l         出流表压(对于耦合求解器);Outflow gauge pressure (for calculations with the coupled solvers)

l         湍流参数(考虑湍流计算);Turbulence parameters (for turbulent calculations)

[问题讨论]Fluent中的边界条件设置总结的图1

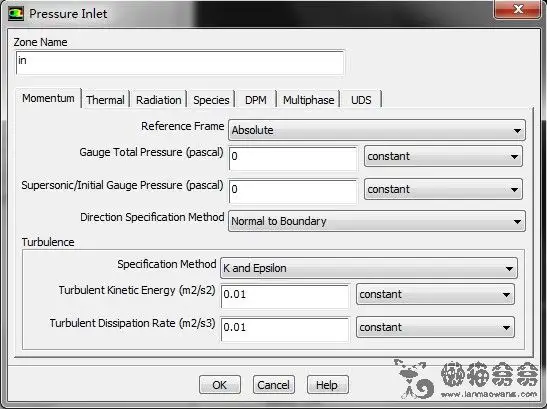

二、压力进口边界条件(pressure-inlet)

压力进口边界条件通常用于给出流体进口的压力和流动的其它标量参数,对计算可压和不可压问题都适合。压力进口边界条件通常用于不知道进口流率或流动速度时候的流动,这类流动在工程中常见,如浮力驱动的流动问题。压力进口条件还可以用于处理外部或者非受限流动的自由边界。

[问题讨论]Fluent中的边界条件设置总结的图2

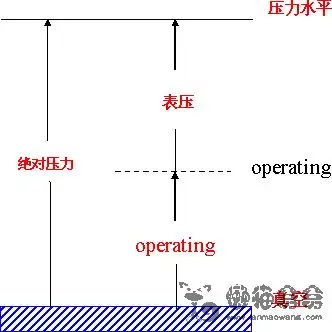

压力边界条件的设置如图,其中第一项的表压强与绝对压强,操作压强有如下关系:

[问题讨论]Fluent中的边界条件设置总结的图3

Operating pressure 输入:Define—>operating conditions

[问题讨论]Fluent中的边界条件设置总结的图4

另外还应注意,这里给出的表压强的大小,是入口边界上的总压。

[问题讨论]Fluent中的边界条件设置总结的图5不可压缩流动

[问题讨论]Fluent中的边界条件设置总结的图6 可压缩流动

压力进口条件需要输入的主要参数:

l 总压;Total (stagnation) pressure

l 总温;Total (stagnation) temperature

l 流动方向;Flow direction

l 静压;Static pressure

l 湍流参数(用于湍流计算);Turbulence parameters (for turbulent calculations)

l 辐射参数(考虑辐射);Radiation parameters (for calculations using the P-1 model, the DTRM, the DOmodel, or the surface-to-surface model)

l 化学组分质量分数(考虑化学组分);Chemical species mass fractions (for species calculations)

l 混合分数及其方差(用PDF燃烧模型);Mixture fraction and variance (for non-premixed or partially premixed combustion calculations)

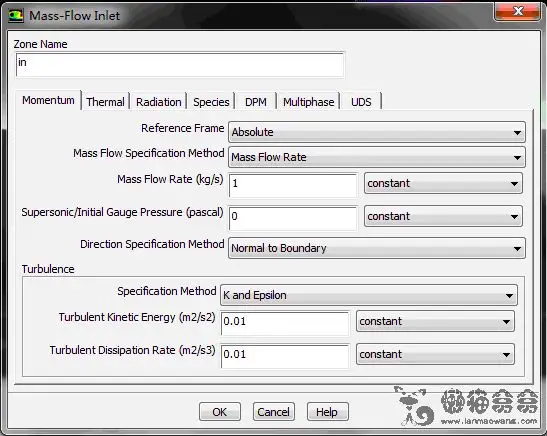

三、质量流量进口边界条件(mass-flow-inlet)

给定入口边界上的质量流量。主要用于可压缩流动问题,对于不可压缩问题,由于密度是常数,可以使用速度入口条件。

质量进口条件包括两种:质量流率和质量通量。质量流率是单位时间内通过进口总面积的质量。质量通量是单位时间单位面积内通过进口的质量。如果是二维轴对称问题,质量流率是单位时间内通过2弧度的质量,而质量通量是通过单位时间内通过一弧度的质量。

给定进口边界上的质量流量,此时局部进口总压是变化的,用以调节速度,从而达到给定的流量,这使得计算的收敛速度变慢。所以,如果压力边界条件和质量边界条件都适合流动时,优先选择用压力进口条件。对于不可压速流动,由于密度是常数,可以选择用速度进口边界条件。

[问题讨论]Fluent中的边界条件设置总结的图8



四、压力出口边界条件(pressure-outlet)

给定出口的静压(表压)。该边界条件只能用于模拟亚音速流动。如果当地速度已经超过音速,则该压力在计算过程中就不采用了。压力根据内部流动计算结果给定。其它量都是根据内部流动外推出边界条件。该边界条件可以处理出口有回流问题,合理的给定出口回流条件,有利于解决有回流出口问题的收敛困难问题。

出口回流条件需要给定:出口静压,回流总温(如果有能量方程),湍流参数(湍流计算),回流组分质量分数(有限速率模型模拟组分输运),混合物质量分数及其方差(PDF计算燃烧)。如果有回流出现,给的表压将视为总压,所以不必给出回流压力。回流流动方向与出口边界垂直。

在出口压力边界条件给定中,需要给定出口静压(表压)。当然,该压力只用于亚音速计算。如果局部变成超音速,则根据前面来流条件外推出口边界条件。需要特别指出的是,这里的压力是相对于前面给定的工作压力。

FLUENT给出了径向平衡出口边界条件供大家选择(适用于三维和轴对称有旋流动)。这时候,只有在半径很小的区域使用给定的静压边界条件,其它地方,假定径向速度可以忽略而计算得到,压力梯度为:

[问题讨论]Fluent中的边界条件设置总结的图9

即使是周向旋转速度为零,该边界条件也可以用。

[问题讨论]Fluent中的边界条件设置总结的图10

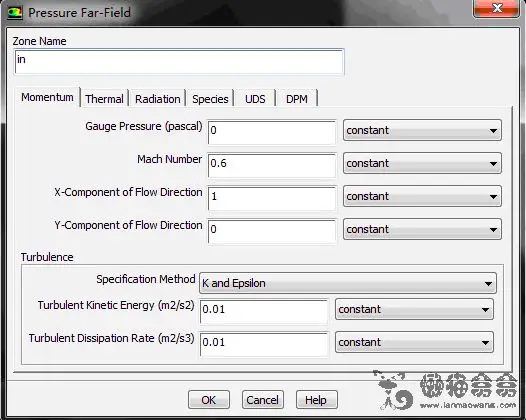

五、压力远场边界条件(pressure-far-field)

如果知道来流的静压和马赫数,FLUENT提供了的压力远场边界条件来模拟该类问题。该边界条件只适合用理想气体定律计算密度的问题,而不能用于其它问题。为了满足压力远场条件,需要把边界放到我们关心区域足够远的地方。

给定边界静压和温度及马赫数。可以是亚音速,跨音速或者超音速。并且需要给定流动方向,如果有需要还必须给定湍流量等等参数。

压力远场边界条件是一种不反射边界条件。对于流动为亚音速流动问题,对于来波和流出波,有两个Riemann不变量。

[问题讨论]Fluent中的边界条件设置总结的图11
[问题讨论]Fluent中的边界条件设置总结的图12

n下标速度表示垂至于边界的速度大小, c是当地音速,γ是理想气体的比热比,∞表示边界,i表示内部区域。根据两个不变量,我们可以得到:

[问题讨论]Fluent中的边界条件设置总结的图13
[问题讨论]Fluent中的边界条件设置总结的图14

需要给出的参数:静压,马赫数,温度,来流方向,湍流参数等。

[问题讨论]Fluent中的边界条件设置总结的图15



六、自由流出边界条件(outflow)

如果我们在求解问题前,不能知道流出口的压力或者速度,这时候可以选择流出边界条件。这类边界条件的特点是不需要给定出口条件(除非是计算分离质量流,辐射换热或者包括颗粒稀疏相问题)。出口条件都是通过FLUENT内部计算得到。但并不是所有问题都适合,如下列情况,就不能用流出边界条件:

1, 包含压力进口条件

2, 可压速流动问题

3, 有密度变化的非稳定流动问题(即使是不可压速流动)

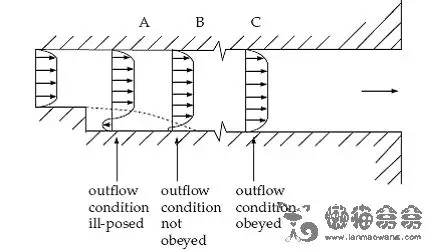

用流出边界条件时,所有变量在出口处扩散通量为零。即出口平面从前面的结果计算得到,并且对上游没有影响。计算时,如果出口截面通道大小没有变化,采用完全发展流动假设(流动速度(温度等)分布在流动方向上不变化。当然,在径向允许有梯度存在,只是假定在垂直出口面方向上扩散通量为零。

[问题讨论]Fluent中的边界条件设置总结的图16

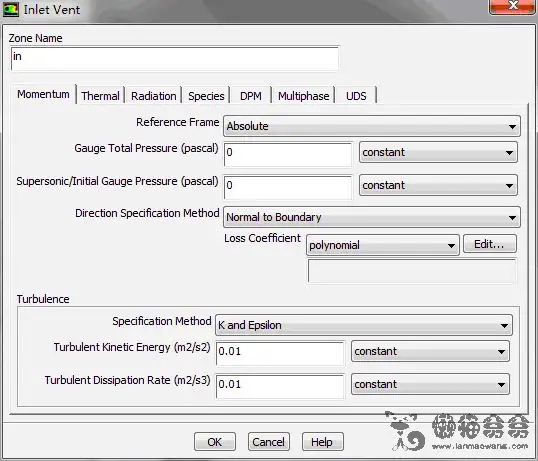

七、进口通风边界条件(inlet Vent)

需要给定进口损失系数,流动方向和进口环境总压及总温。

对于进口通风模型,假定进口风扇无限薄,通风压降正比于流体动压头和用户提供的损失系数。假定ρ是流体密度,KL是无量纲损失系数,则压降为:

[问题讨论]Fluent中的边界条件设置总结的图17

其中,v是与通风方向垂直的速度分量。

△p是流动方向上的压降。

[问题讨论]Fluent中的边界条件设置总结的图18

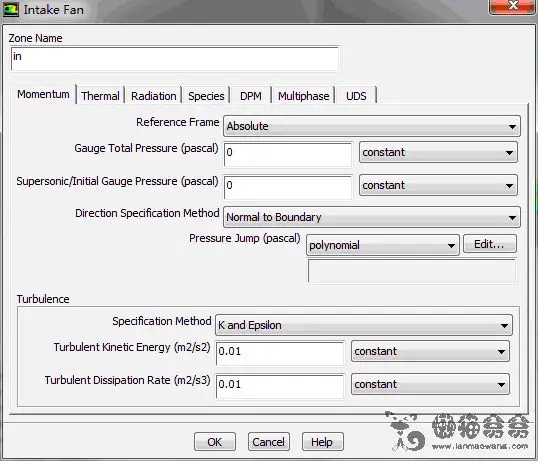

八、进口风扇边界条件(inlet fan)

需要给定压降,流动方向和环境(进口)总压和总温。

假定进口风扇无限薄,并且有不连续的压力升高,压力升高量是通过风扇速度的函数。如果是反向流动,风扇可以看成是通风出口,并且损失系数为1。

压力阶跃可以是常数,或者是流动方向垂直方向上速度分量的函数形式。

[问题讨论]Fluent中的边界条件设置总结的图19



九、出口通风边界条件(outlet vent)

出口通风边界条件用于模拟出口通风情况,并给定一个损失系数和环境(出口)压力和温度。

出口通风边界条件需要给定如下参数:静压,回流条件,辐射参数,离散相边界条件,损失系数。压力损失:

[问题讨论]Fluent中的边界条件设置总结的图20


十、排气扇边界条件(exhaust fan)

需要给定风扇压降,环境总压。

排气扇边界条件用于模拟外部排气扇,给定一个压升和环境压力。

假定排气扇无限薄,并且流体通过排气扇的压升是流体速度的函数。



十一、对称边界条件(symmetry)

对称边界条件应用于计算的物理区域,或者流动及传热场是对称的情况。在对称轴或者对称平面上,没有对流通量,因此垂直于对称轴或者对称平面的速度分量为零。在对称轴或者对称平面上,没有扩散通量,即垂直方向上的梯度为零。因此在对称边界上,垂直边界的速度分量为零,任何量的梯度为零。

计算中不需要给定任何参数,只需要确定合理的对称位置。该边界条件可以用于粘性流中运动边界处理。

[问题讨论]Fluent中的边界条件设置总结的图21
