CFX两船相遇流体问题仿真分析

基于CFX的两船相遇的流体问题仿真

本实例主要仿真了2船相遇的时候，其两侧的船体周围的水的流动和周围受到的压力，查看其效果

该类实例主要模仿流体中辆车相遇或两船相遇，以及水泵或风机等纯流体的仿真分析，完成这一类的仿真基本思路有两种

  1.采用瞬态分析，设置两船的运动速度，在一定时间内使运动

  2.该运动涉及到了网格的运动，使船在水中移动，则可以在fluent中设置动网格，然后将船体周围网格重新划分，则可以实现该运动效果，提取需要的结果，该方法缺点使网格容易畸变，出现求解错误。

  3.另外一种方法就是fluent和cfx新出现的背景网格方法，该方法基本思想就是完整流体域绘制网格，而船或汽车则绘制固体，单独绘制网格，在网格模块两者之间不要设置任何的关系，直接两者重叠干涉即可。

  4.在fluent或cfx中设置固体和流体的关系，采用背景网格方法。该方法考虑了固体周围和液体的交互作用，相当于固体嵌入在流体当中，达到动网格的效果

  该方法的缺点使目前只能完成流体固体相关的分析，其他的电、热、化学反应等功能不能实现，后面还在不断完善中

下面就是在CFX中模拟两船相遇的过程

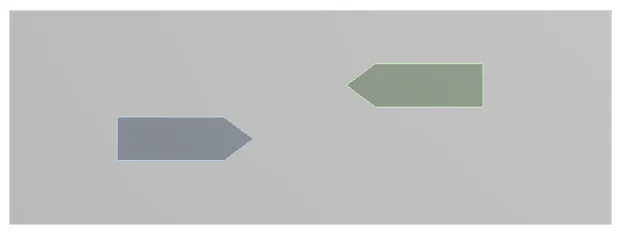

  1.建立模型，绘制完整的流体域和固体域，如图所示

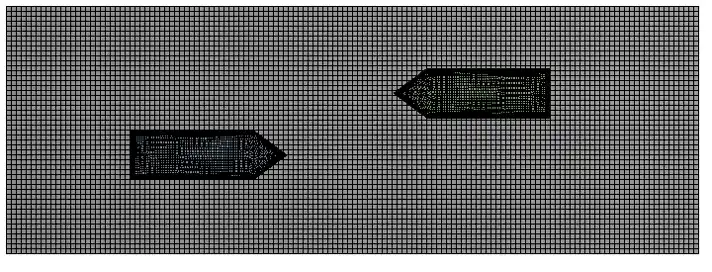

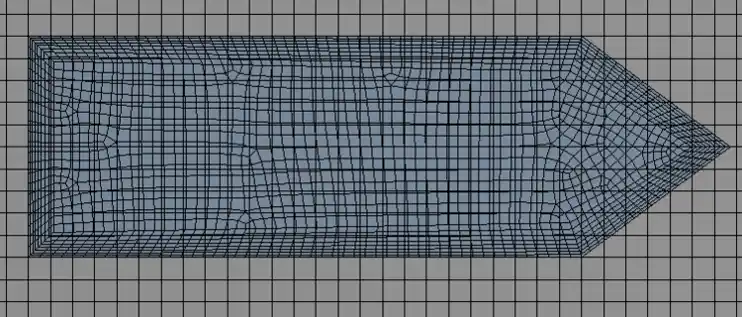

2.划分网格，单独绘制网格，网格出现交叠，如图所示

3.CFX中设置相应的流体材料，固体材料，运动速度，瞬态时间和步长以及相应的边界条件，设置重叠网格

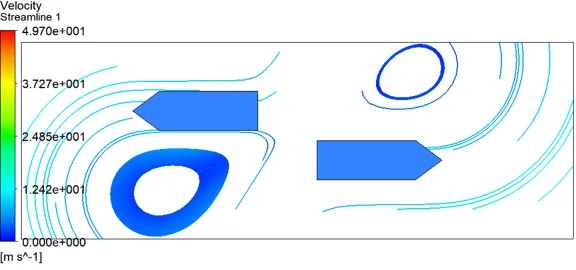

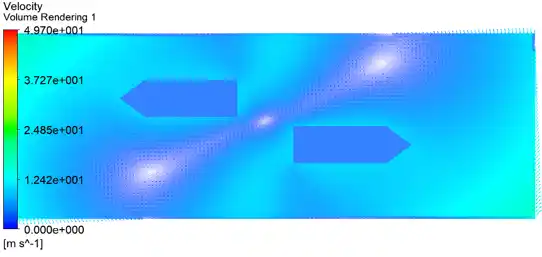

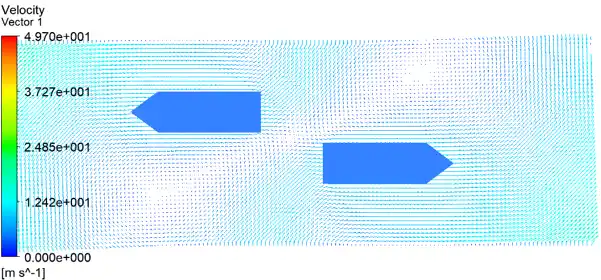

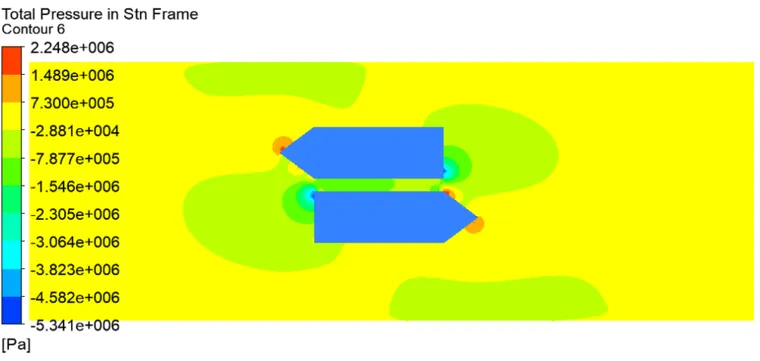

  4提取结果，在CFX post中提取相应的流体速度和网格
