TEAM问题新视角:含孔对称导体涡流场APDL分析

一 问题背景:

TEAM(Testing Electromagnetic Analysis Methods) Workshop Problems是国际电磁场计算学界为了对各种数值算法作验证和优劣评判,提出的一系列算例模型及其理论和实验数据,被公认为是对新方法评估的权威标准。其中,TEAM Workshop问题7是用来检验三维线性正线涡流场分析方法计算精度的实验模型。



二 模型建立:

该模型由带有方孔的铝板和载流线圈组成;方形铝板边长294mm,厚度为19mm;方形跑道型线圈内侧边长150密mm, 厚度225mm,高100mm;线圈位于铝板上方30mm;铝板缺陷为方形,边长108mm,距铝板边缘俊文18mm。

铝板与线圈被空气域包围,这是一个开域问题。开域问题的处理方法有两种:截断法和远场法,本例给出截断法计算过程,空气域为正方体,边长1000mm。


此部分程序为:

FINISH

/PREP7

D=30    !线圈距铝板的距离

D1=19+D

!-----------画线圈,画点连线,线生成面

k,1,94,0,D1       !定义点

k,2,294,0,D1

k,3,294,200,D1

k,4,94,200,D1

l,1,2            !点连线

l,2,3

l,3,4

l,4,1

lplot

/pnum,line,1

lfillt,1,2,50   !倒角

lfillt,3,2,50

lfillt,3,4,50

lfillt,1,4,50

k,21,119,25,D1

k,22,269,25,D1

k,23,269,175,D1

k,24,119,175,D1

l,21,22        !点连线

l,22,23

l,23,24

l,24,21

lplot

/pnum,line,1

lfillt,9,10,25 !倒角

lfillt,10,11,25

lfillt,11,12,25

lfillt,12,9,25

/pnum,line,0

al,all

aplot

VEXT,all, , ,0,0,100     !沿着Z轴拖拽100mm

vplot

/pnum,volu,1

!------------------此处画含缺陷铝板

block,0,294,0,294,0,19      !铝板

block,18,126,18,126,0,19

vovlap,2,3

vdele,3,,,1

!-------------------体切块

wpoffs,18,0,0

wprota,0,0,-90

vsbw,all

wpoffs,0,0,-108

vsbw,3

wpoffs,0,0,-18

vsbw,1

wpoffs,0,0,-100

vsbw,7

wpoffs,0,50,0

wprota,0,90,0

vsbw,3

vsbw,9

wpoffs,0,0,-100

vsbw,10

vsbw,11

R=300

csys,0

block,-2*R,3*R,-2*R,3*R,-2*R,2*R     !空气

alls

vovlap,all  !分离操作

numcmp,all !压缩编号

/TRLCY,VOLU,0.8,13    !空气设置成透明的

vplot

!------------模型单位改成m

VLSCAL,all, , ,0.001,0.001,0.001, ,0,1




三 单元类型及材料:

本例中磁矢量位方法计算,选用ANSYS 14.5 中SOLID97 20节点六面体单元。自由度选择:铝板AX,AY,AZ,VOLT,空气AX,AY,AZ,线圈AX,AY,AZ。

铝板的电导率为3.526×10-7(Ω·m)-1,相对磁导率为1。空气相对磁导率为1。

此部分程序为:

ET,1,SOLID97  !线圈

ET,2,SOLID97,1      !金属板

ET,3,SOLID97  !空气

MP,MURX,1,1          !线圈

MP,MURX,2,1          !金属板

MP,RSVX,2,2.836E-8

MP,MURX,3,1          !空气

LOCAL,11,1,0.194,0.1,0, , , ,1,1   !线圈的局部坐标

VSEL,S,,,3

VSEL,A,,,7

VSEL,A,,,9

VSEL,A,,,12

VATT,1,,1,11      !线圈拐角1号材料,1号单元类型,11号坐标系

VSEL,S,,,11

VSEL,A,,,1

VSEL,A,,,10

VSEL,A,,,8

VATT,1,,1,0

VSEL,S,,,2,4,2

VSEL,A,,,5,6

VATT,2,,2,0

VSEL,S,,,13

VATT,3,,3,0

ALLS



四 网格

线圈:单元边长5mm,六面体,扫掠

铝板:单元边长5mm,六面体,扫掠

空气:单元边长10mm,四面体,自由划分

共生成单元202,070 ,节点1,086,607。

此部分程序为:

vsel,s,mat,,1

esize,0.005      !单元边长

vsweep,all  !扫掠划分

vsel,s,mat,,2

esize,0.005

vsweep,all

vsel,s,mat,,3

mshape,1,3d  !空气用四面体网格

mshkey,0 !自由划分

esize,0.1   !单元边长

vmesh,all

alls


五 加载及求解

线圈中施加正弦电流,2742安匝。

本例中线圈为跑道型,因此建立模型的时候将线圈分为8部分:4部分直线段,4部分圆弧段。在加载电流密度的时候分别施加,校核好方向。其中圆弧段模型附于了局部柱坐标系,因此电流方向为Y(角度)方向。

定义空气域外部六个面上磁矢量位A均为零,即AX=AY=AZ=0。

定义谐波分析,频率50Hz。

本例中使用计算机内存16G,处理器为Intel i7 3770,计算时间为30min。

此部分程序为:

/solu

NI=2742                   !电流安匝数

JS=NI/(0.1*0.025)    !电流密度计算

!************以下给每一块线圈施加电流密度

vsel,s,,,5

vsel,a,,,8

vsel,a,,,7

vsel,a,,,2

ESLV,S              !选择线圈拐角处的单元

BFE,ALL,JS,1,0,JS,0      !加电流密度,y方向,js

!*********

vsel,s,,,3

ESLV,S

BFE,ALL,JS,1,JS,0,0      !加电流密度,y方向,js

!*********

vsel,s,,,4

ESLV,S

BFE,ALL,JS,1,-JS,0,0     !加电流密度,y方向,-js

!*********

vsel,s,,,1

ESLV,S

BFE,ALL,JS,1,0,JS,0      !加电流密度,z方向,js

!*********

vsel,s,,,6

ESLV,S

BFE,ALL,JS,1,0,-JS,0     !加电流密度,z方向,-js

alls

!**截断法计算,外边界磁场衰减为零

asel,s,ext     !选择外表面

da,all,ax,0

da,all,ay,0

da,all,az,0

!*********

alls

antype,harm            !谐波分析

harfrq,50            !频率50

solve


六 结果


取两条路径:

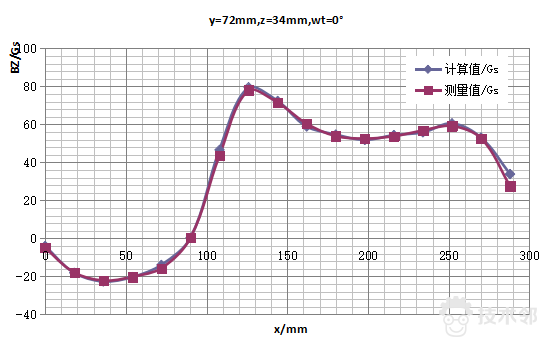

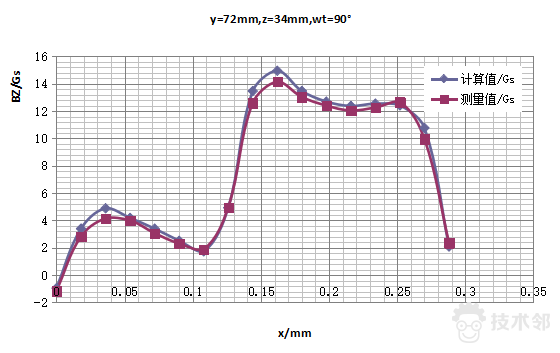

A1-B1:y=72mm,z=34mm; A2-B2:y=144mm,z=34mm.


此部分程序为:

!**************A1_B1路径结果

/POST1

CSYS,0                      !结果坐标系为全局笛卡尔

SET,1,LAST,1,0, , ,          !读入实部结果,wt=0

PATH,A1_B1,2,30,16,           !用两个点定义路径

PPATH,1,0,0,0.072,0.034,0,   !第一个点坐标

PPATH,2,0,0.288,0.072,0.034,0, !第二个点坐标

PDEF,,B,Z,AVG      !b的z方向分量映射到路径上

/PBC,PATH,,0

PLPATH,BZ !图片显示BY值,wt=0

PRPATH,BZ       !列举BY值,wt=0

SET,1,LAST,1,1, , ,

PDEF,,B,Z,AVG

PLPATH,BZ  !图片显示BZ值

PRPATH,BZ  !列举BZ值,wt=90

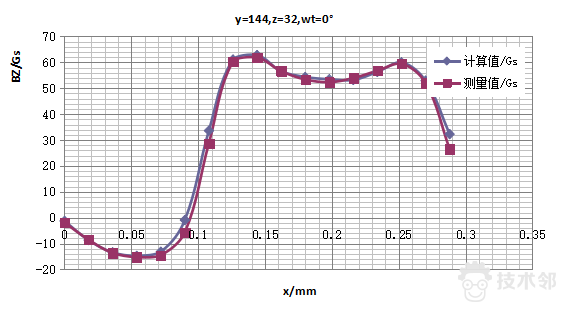

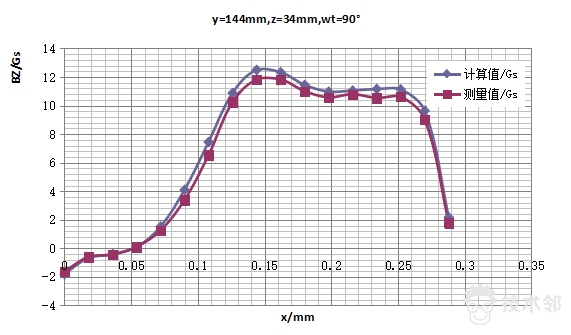

!*****************A2_B2路径结果

SET,1,LAST,1,0, , ,          !读入实部结果,wt=0

PATH,A2_B2,2,30,16,           !用两个点定义路径

PPATH,1,0,0,0.144,0.034,0,   !第一个点坐标

PPATH,2,0,0.288,0.144,0.034,0, !第二个点坐标

PDEF,,B,Z,AVG      !b的z方向分量映射到路径上

/PBC,PATH,,0

PLPATH,BZ !图片显示BY值,wt=0

PRPATH,BZ       !列举BY值,wt=0

SET,1,LAST,1,1, , ,

PDEF,,B,Z,AVG

PLPATH,BZ  !图片显示BZ值
