CFX离心风机仿真流程:WORKBENCH19.2版

01案例介绍


如下图所示离心风机(第一张图为原始模型,第二张图为处理并简化后的模型,也就是仿真实际使用的模型,视频会包含模型清理),叶片转速1200rpm,需仿真得到流场(速度、压力等分布)、出口流量和扭矩。

347-CFX离心风机仿真WORKBENCH19.2-DM-MESHING-CFX-POST的图2

347-CFX离心风机仿真WORKBENCH19.2-DM-MESHING-CFX-POST的图3




02网格情况

使用ANSYS MESHING非结构网格。

347-CFX离心风机仿真WORKBENCH19.2-DM-MESHING-CFX-POST的图4




03主要仿真设置

1 使用稳态计算;

347-CFX离心风机仿真WORKBENCH19.2-DM-MESHING-CFX-POST的图5

2 设置压力入口条件

347-CFX离心风机仿真WORKBENCH19.2-DM-MESHING-CFX-POST的图6

3 设置压力出口条件

347-CFX离心风机仿真WORKBENCH19.2-DM-MESHING-CFX-POST的图7

4 设置动域条件,其中转速1200rpm,介质常温(25摄氏度)空气

347-CFX离心风机仿真WORKBENCH19.2-DM-MESHING-CFX-POST的图8

5 设定静域条件

347-CFX离心风机仿真WORKBENCH19.2-DM-MESHING-CFX-POST的图9

6 使用标准ke湍流模型

347-CFX离心风机仿真WORKBENCH19.2-DM-MESHING-CFX-POST的图10



7 设置交界面

这里使用的是FrozenRotor“冻结转子法”(CFX中旋转机械仿真常用方法之一,另一种为Stage“级间平均法,也称混合平面法”)

347-CFX离心风机仿真WORKBENCH19.2-DM-MESHING-CFX-POST的图11



8 使用默认单位

347-CFX离心风机仿真WORKBENCH19.2-DM-MESHING-CFX-POST的图12



9 求解控制,使用一阶迎风格式

347-CFX离心风机仿真WORKBENCH19.2-DM-MESHING-CFX-POST的图13

10 设置以上内容后,即可开始求解。

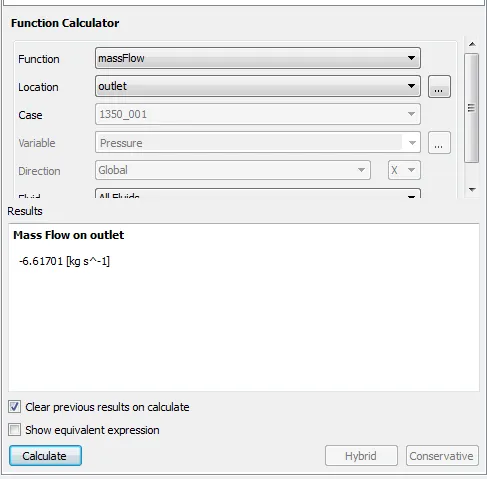

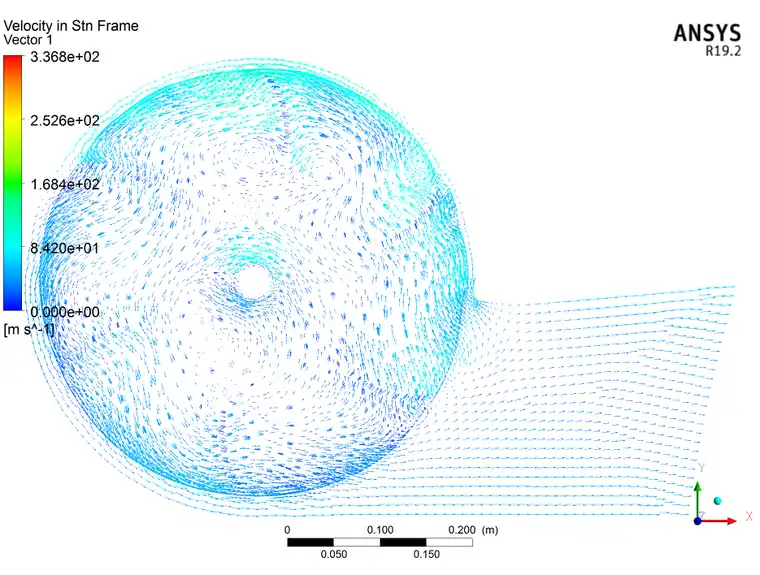

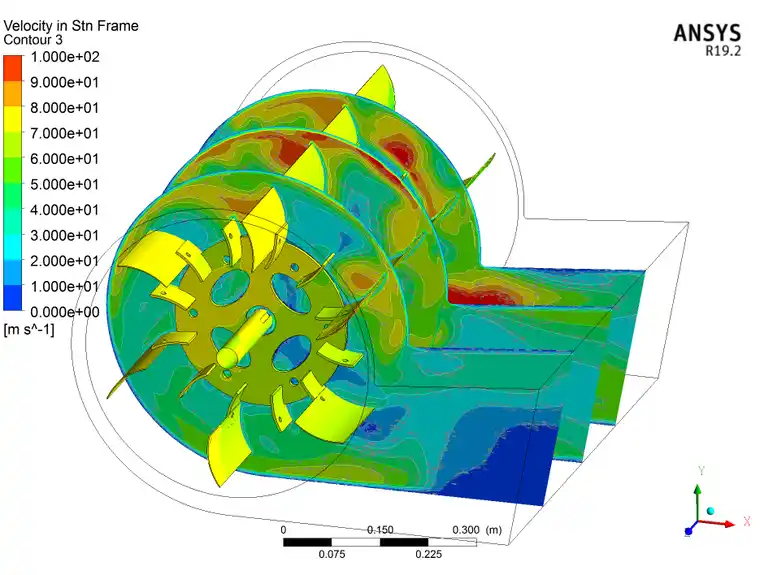

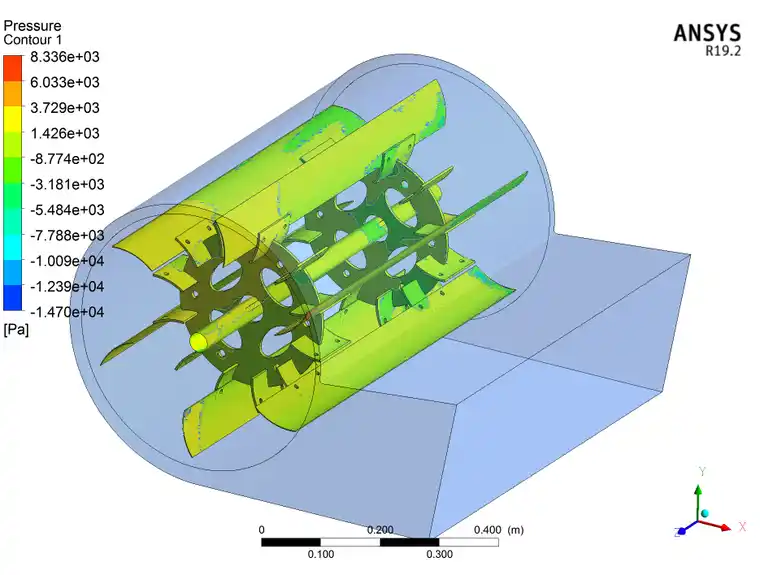

04基本结果





347-CFX离心风机仿真WORKBENCH19.2-DM-MESHING-CFX-POST的图19


05使用软件

使用WORKBENCH19.2中的CFX对离心风机作流场仿真的操作,内含DM抽取流体域处理(无建模过程,风机模型为外部导入)、MESHING网格划分、CFX流体仿真设置及CFD-POST基本出图。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
