‘神工坊’平台测试:Fluent软件并行效率评估

一、导言

Fluent软件是ANSYS旗下一款通用CFD仿真软件,市场占有率比较高,能够进行流体、传热、化学反应等多种工程场景和模型的仿真分析。

二、 Fluent并行效率测试

1、模型介绍

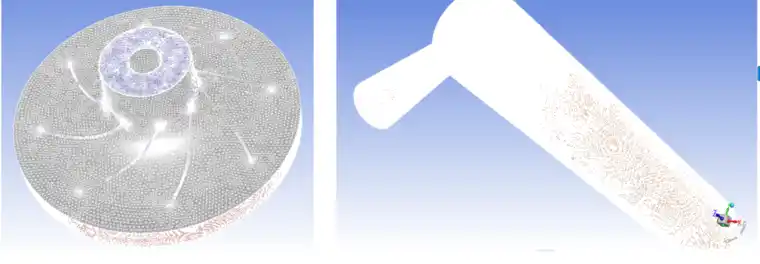

本次测试共有两个模型,一个是一个离心泵的空化仿真,是一个Mixture多相流问题,另一个是一个发动机内流仿真模型,两个模型都来自于胡坤老师的公众号,在原网格基础上进行了加密。

截屏2021-01-05 下午1.10.33.png

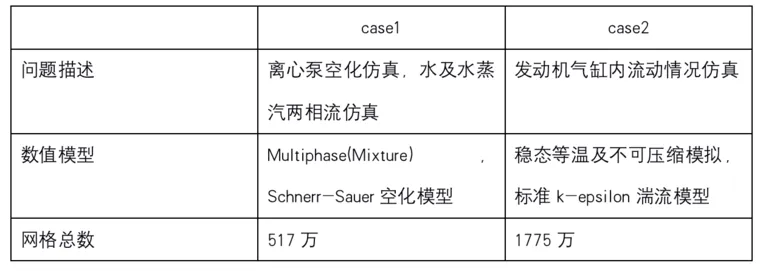

表1 模型描述

截屏2021-01-05 下午3.17.41.png



2、并行测试方案介绍

本次并行测试基于国家超算无锡中心高性能仿真计算集群进行,计算队列每个节点包含2路12核E5-2680V3处理器,主频2.5GHz,每个节点128GB DDR4内存。

测试时分别使用了单核,24核(一个节点),48核,72核,96核及120核进行计算。

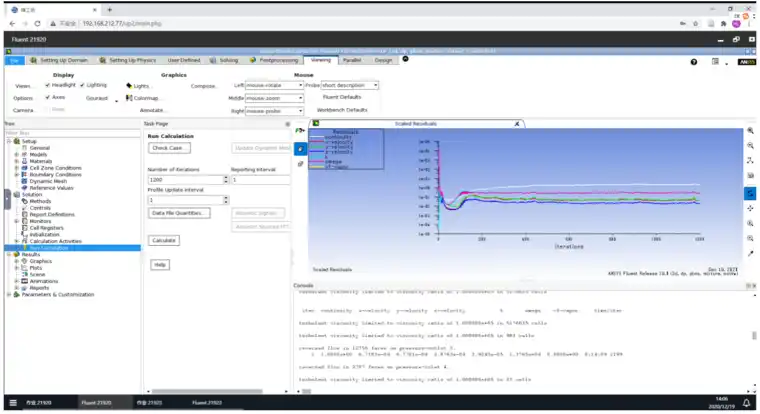

截屏2021-01-05 下午1.13.26.png



3、测试结果

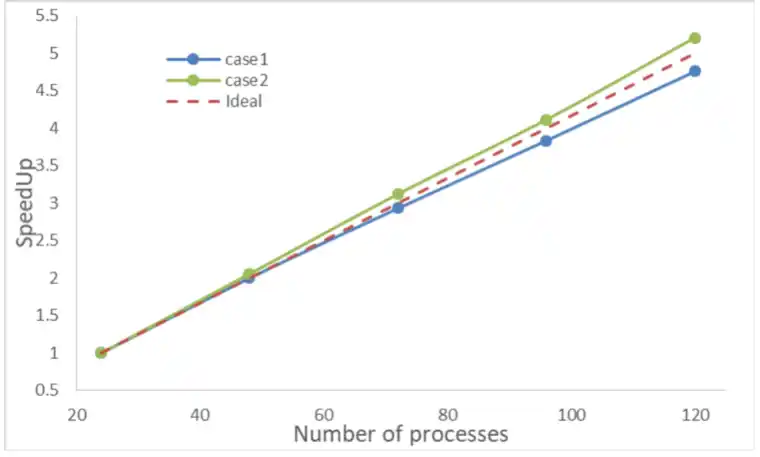

并行测试结果如下所示:

截屏2021-01-05 下午1.14.17.png

截屏2021-01-05 下午1.14.49.png



4、测试结果对比

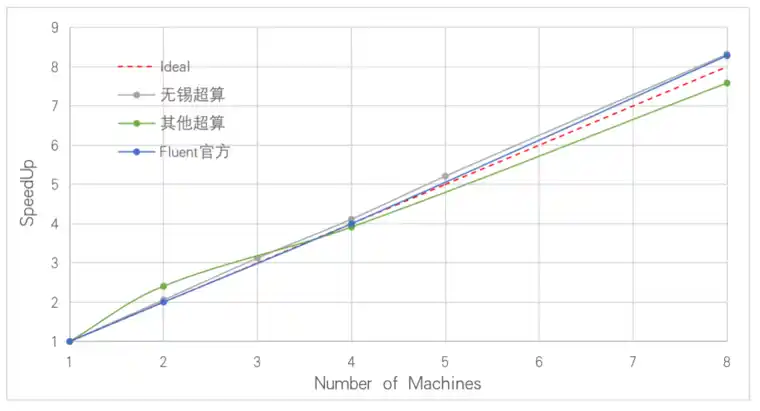

将case2的测试结果与Fluent官方及第三方超算测试情况进行对比,结果如下图所示:

截屏2021-01-05 下午4.25.26.png

其中,Fluent官方测试案例是飞机机翼上方的外部气流稳态流场仿真,网格规模1400万;第三方超算测试案例是卡车车身外部稳态流场仿真,网格规模1400万。

备注:因无法找到相同的仿真算例,故选择了网格规模接近的算例进行对比,且各方测试并行规模也不完全一致,为方便对比,均转换成按节点数进行对比
