基于ANSYS的“朝天扬帆”结构分析案例

•重庆市标志建筑朝天扬帆,根据规划将建于朝天门码头。  •设计标准为抗五十年一遇的大风、地震等。  •初步方案雕塑高42米,中部游客观赏台长57米。

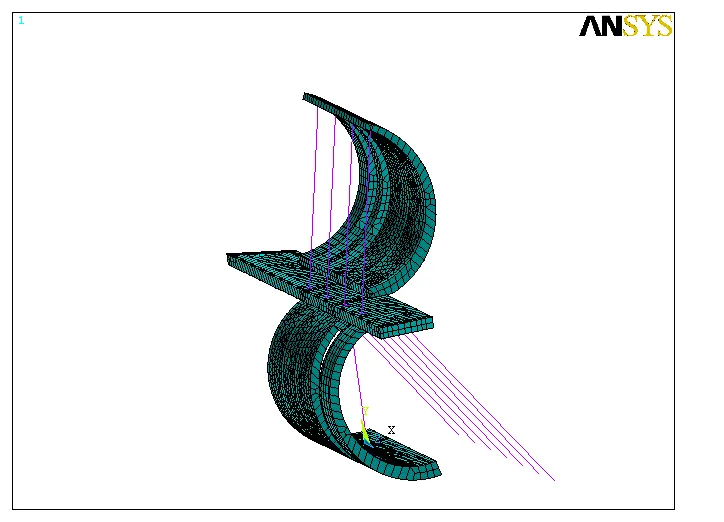

•单元:SHELL 63 、BEAM4  •节点:5602  •单元:8556


分析发现,对于单柱方案,在自重作用下最大挠度偏大, 达95毫米,主要是扭转挠度较大。

对于双柱方案,因其抗扭刚度增大,自重作用下,最大挠度65毫米。考虑正向及背向风载2KPa/m2,计算发现,最大挠度分别为214毫米及236毫米,数值较大。

由此,将模型总体尺寸缩小为原来的33/42,最大高度为33米。

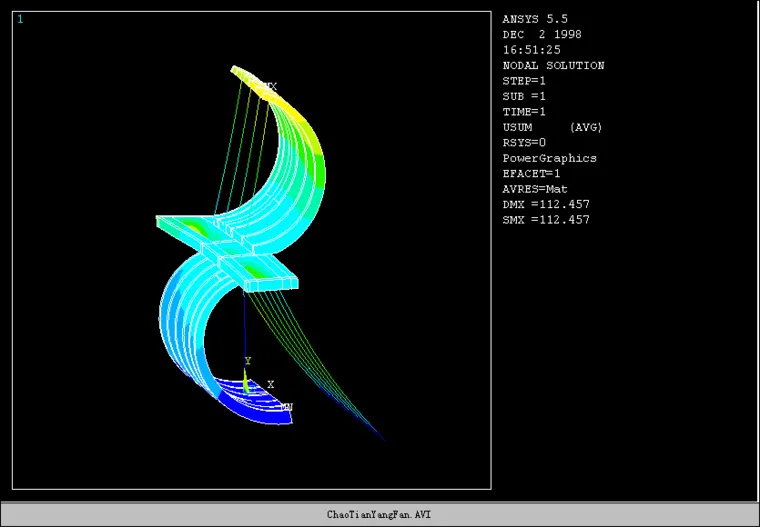

计算发现,在正向及背向风载作用下,最大挠度大大降低,分别为112毫米及124毫米,符合设计要求。

通过ANSYS软件,方便地求出结构总重为250吨。

为设计研究院进行方案评估,投标并最终中标提供了可靠的保证。
