扬声器振动结构仿真分析实践

扬声器和扬声器系统的振动仿真分析没有行业专用的软件，一般采用通用的有限元软件进行，如Ansys，Comsol，Abaqus等。

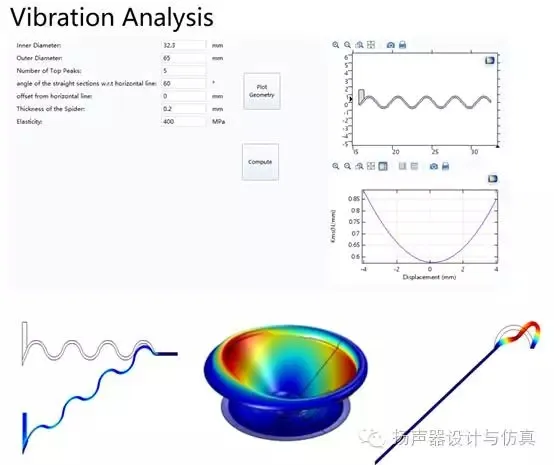

主要可以做一些模态分析（如fs，晃动模态，中频谷，分割振动），静力分析，非线性分析（如Kms（x）曲线），喇叭盆架或箱体强度，跌落，铆合等。 为设计支片，做了一个简单的comsol app模型。可以对支片设计做一些前期快速验证。

先简单介绍下，具体的详细应用会后续再进行探讨。

其实不了解有限元软件也没关系，多学些有限元的基本知识，对解决工作中会碰到的比如应力集中。频响曲线峰谷分析等问题也是有帮助的。防止无目的的纯靠猜想。当然Klippel的Scanner或者Polytec激光测振仪等用处也相当大。刨除仪器测试误差，分析结果比有限元的结果要可信，而且可以用来校准有限元的模型。

跌落的仿真是相当复杂的。值得一提的是，Solidworks/ProE自带的仿真模块，comsol对这个问题基本无解。即便能得到结果，其可信度也是相当低的。得使用Ansys或Abaqus等的显式动力学模块。

关于显式动力学，感兴趣的朋友可以自行了解一下。 汽车的碰撞仿真和跌落是类似的，属于高度非线性，接触时间极短。

铆合的仿真分析可以用在比如铆合盆架/前夹板（华司）的铆合刀口的优化上，如何使得铆合力最大。

跌落和铆合都做过一些模型，包括还有音圈规弹簧位置粗细等模型，不过暂时还未实际应用在真实产品中。因为对扬声器/音箱的实际工程应用作用也不大，有其他简单的经验调整办法，除了可以水一水论文之外。
