扬声器仿真进阶探索：Bl(x)与激励频率互动机制及低频失真新策略

在实际运动过程中，音圈在磁场中运动会生成感应电流，且磁路中的铁件也会生成感应电流。根据楞次定律，感应电流的磁场总要阻碍引起感应电流的磁通量的变化，即感应电流的效果总是反抗引起感应电流的原因。

所以在实际运动过程中感应电流会略微影响磁场，从而影响Bl值。所以Bl（x）和激励信号的频率相关。

可以采用Comsol或者Ansoft Maxwell软件（属于Ansys公司）来进行仿真。

为减少计算规模，且只考虑扬声器低频段。在软件中仿真磁路，同时耦合运动微分方程，导入Kms（x）的曲线。 需要采用移动网格，否则很难收敛。

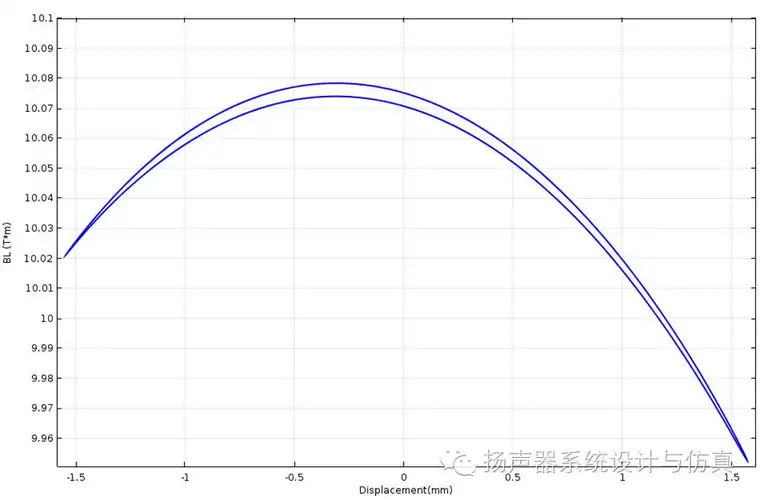

得到幅值1A，100Hz的激励电流下的Bl（x）循环。可以看到Bl（x）上下循环时变化较小，也就是运动过程中感应电流对磁场影响很小。

由此，也可以衍生出另一种扬声器低频失真仿真的方法。

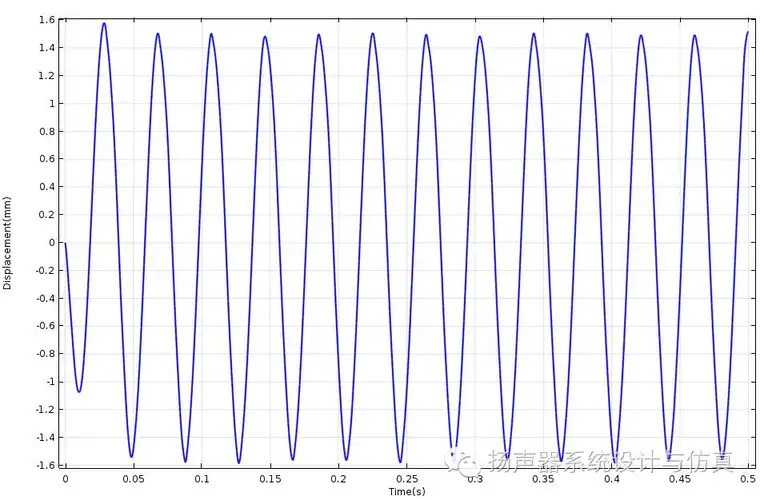

得到位移的时域曲线

做快速傅里叶变换FFT。可以计算二次/三次谐波失真，最大位移，直流偏移等。如下图100Hz的激励信号，200Hz和300Hz的幅值/100Hz的幅值就是二次/三次谐波失真的数值。
