无人机中心盘壳受力分析研究报告

X03无人机中心盘,在顶载荷时的受力分析:

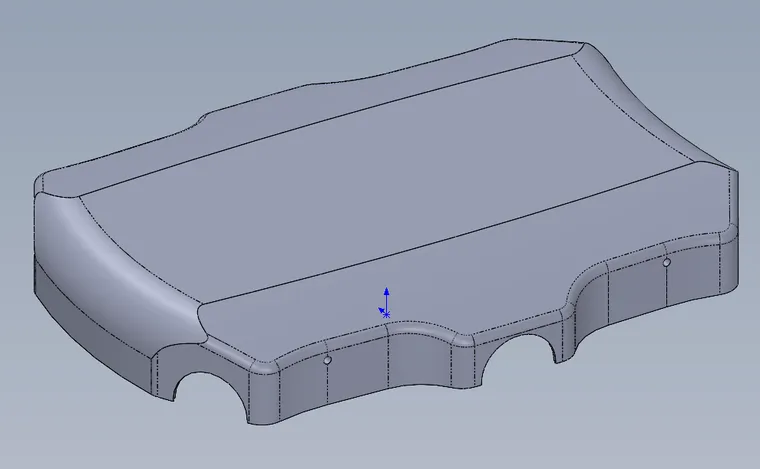

无人机中心盘壳上受力分析的图1

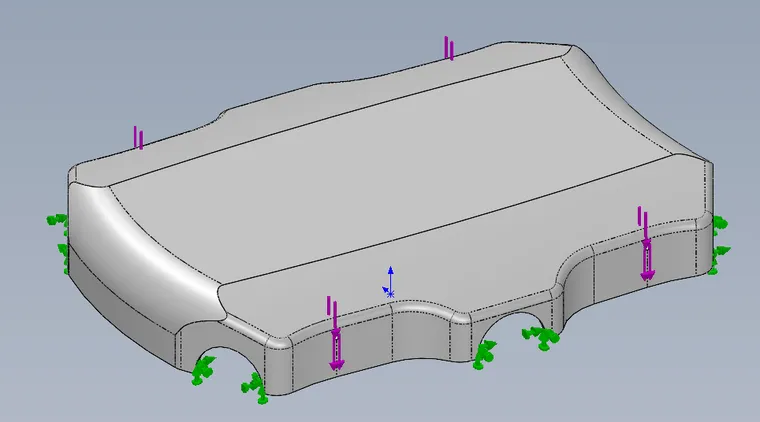

顶部是由两侧各两个螺纹孔来连接支架,支架作为置物架用来顶载重物。现设顶载重物为3KG,设上壳的支撑是落在六只机臂上的。9.8N/KG*3KG=29.4N

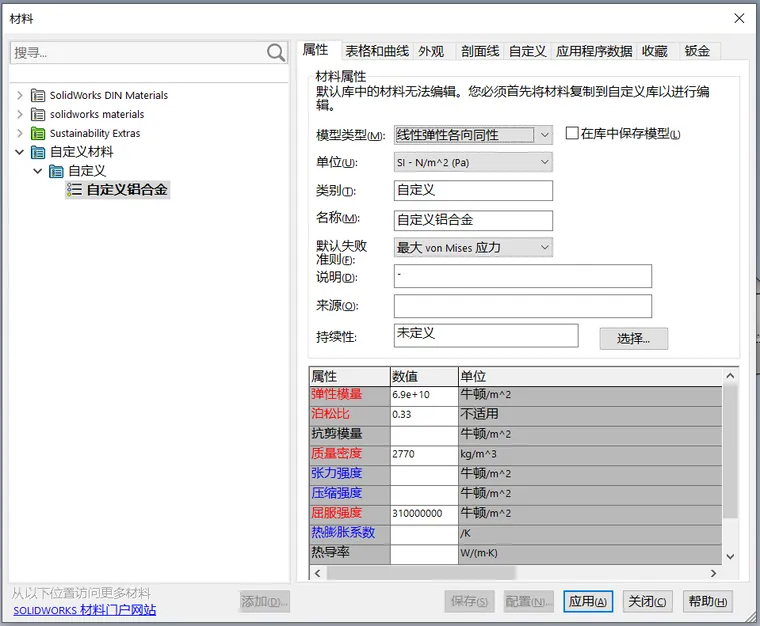

SW

无人机中心盘壳上受力分析的图2

无人机中心盘壳上受力分析的图3

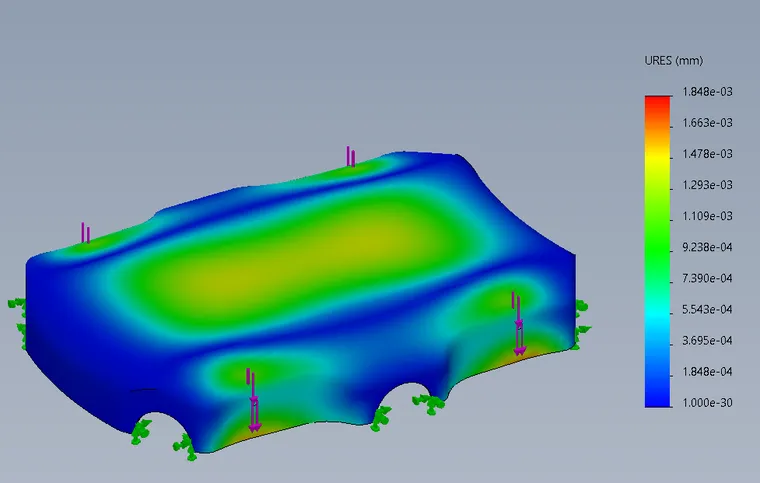

位移,合位移量max:1.848e-03mm

无人机中心盘壳上受力分析的图4

ANSYS

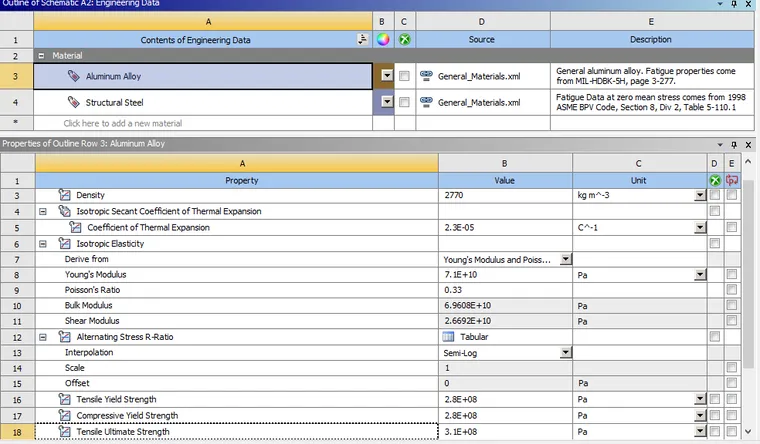

材料:

无人机中心盘壳上受力分析的图5

无人机中心盘壳上受力分析的图6

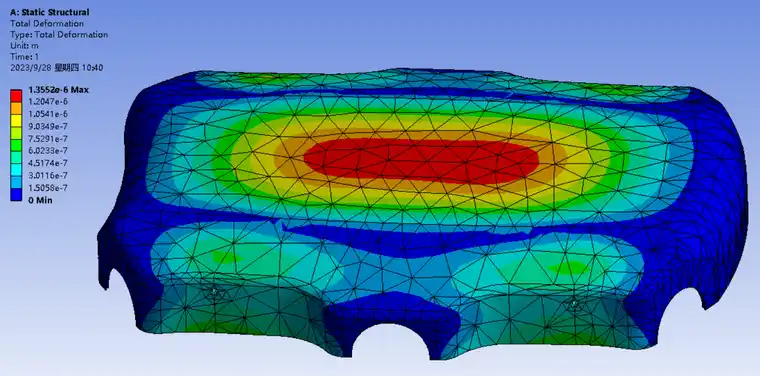

最大形变量:1.3552e-03mm

两者分别为1.848e-03mm和1.3552e-03mm,最大变形量有区别。

最大的变形位置也存在区别,SW中最大变形位置在四个螺纹孔的最下方;而在ANSYS中最大变形位置在中心盘顶部中心位置。
