利用Adams/car板簧工具箱构建板簧模型的方法

使用软件Adams/Car Adams 2013，加载 Leaf spring Toolkit板簧工具箱。

板簧建立的一般流程：

在建立模型之前需要收集板簧建模相关的数据如：自由弧高、板簧片数以及板簧厚度等。具体参数在建模过程中具体介绍。

1、首先打开 Adams/car ，进入 template builder 界面。

●点击菜单 leaf tool，选择 OG Profile Generator 如下图：

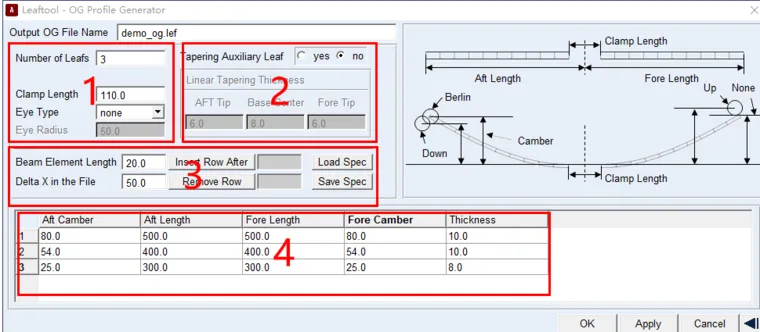

●进入 OG Profile Generator 界面，如图进行参数设置。

参数解释

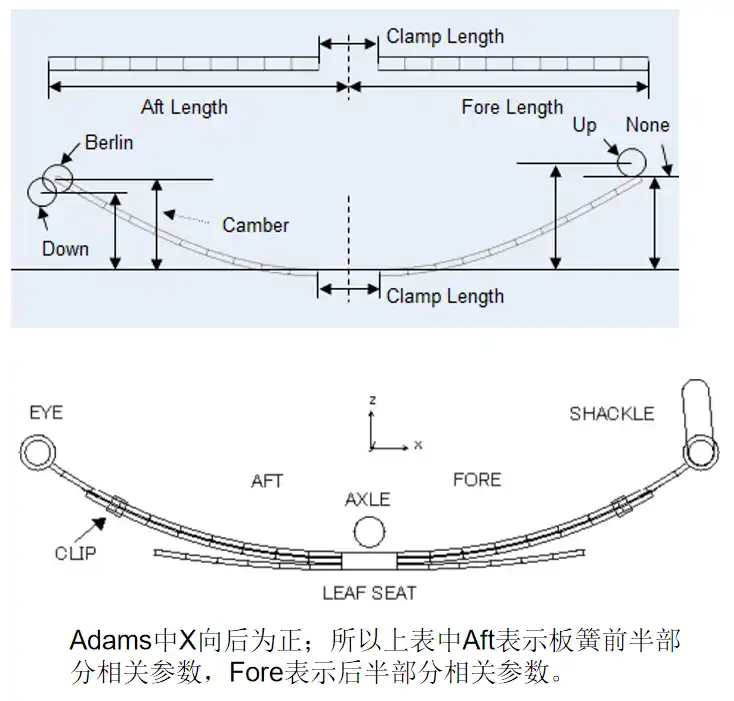

参照图示输入板簧轮廓参数

2、单击ok进入Create Leafspring界面，如图进行参数设置。

参数解释

3、点击OK进入连接件建立对话框，如图进行参数设置。

参数解释

4、输入完成之后点击OK，进入设定板簧参数对话框

按照如图所示，在ModifyFriction下方设置板簧之间摩擦力、弹簧夹与主片簧间摩擦力是否起作用，并修改摩擦系数；输入板簧的弹性模量EModulus、GModulus、StructuralDamping；YShearFactor与ZShearFactor设置为默认值即可。
