ADAMS弹簧使用技巧

针对带有弹簧的结构无法直接将弹簧模型导入并具备对应的效果，ADAMS View中提供了弹簧模块，可以直接在软件中创建弹簧，本文主要通过案例简单介绍弹簧的使用方法。

01有限元仿真流程

1-1 前处理

1-1-1 几何模型构建

1-1-2 材料定义

1-1-3 动力系统模型构建

1-2 求解

1-2-1 驱动条件

1-2-2 求解设置

1-3 后处理

1-3-1 仿真动画

1-3-2 查看结果

1-3-3 评估结果

02前处理

2.1几何模型的构建

打开ADAMS View，新建一个文件，并且定义好路径和命名，按照图1所示的建好两个体。

图1 模型创建

2.2材料定义

材料采用默认的结构钢，不需要重新进行定义。

2.3动力学系统模型构建

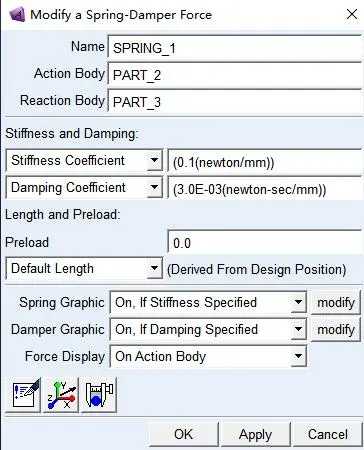

对左侧红色的体创建固定约束，右侧黄色的体创建移动副，方向沿着全局坐标系的X轴，如图2所示，并且在两个体之间的质心位置创建弹簧，如图3所示，设置弹簧刚度值为0.1N/mm，阻尼值为0.003，如图4所示。

图2 创建连接关系

图3 创建弹簧

图4 弹簧参数

03求解

3.1驱动条件

对右侧绿色滑块施加X方向的初速度，速度大小为800mm/s，如图5所示。

图5 创建驱动

3.2求解设置

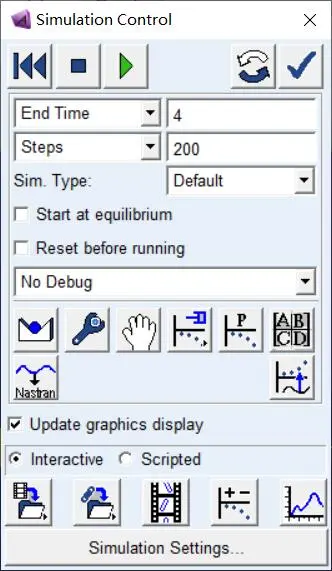

设置求解时间1s，求解步长50步，如图6所示，点击开始运行进行仿真。

图6 求解设置

04后处理

4.1仿真动画

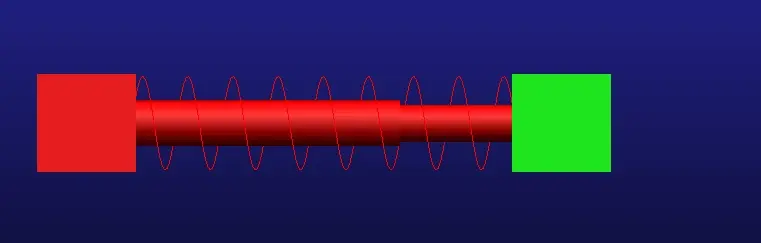

仿真结束之后便可以查看其运动动画，如图6所示。

图7 运动动画

4.2查看结果

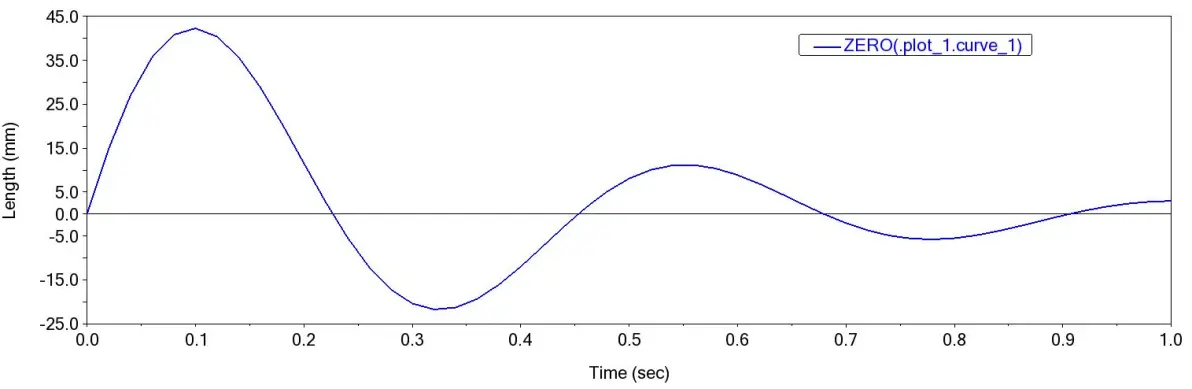

图8为绿色滑块的位移曲线，图9为速度曲线，图10为加速度曲线。

图8 滑块位移曲线

图9 滑块速度曲线

图10 滑块加速度曲线
