扬声器跌落仿真测试实践

01—显式动力学


跌落/冲击/碰撞都属于高度非线性。常见应用在手机行业跌落失效分析,汽车行业碰撞失效分析,和军工行业子弹穿甲效果分析等。对于扬声器来说,可以对应用在音箱、扬声器单裸跌,带包装跌落试验的仿真上。需要采用显式动力学算法。1.png


a. Solidworks。自带一个简单的跌落仿真模块,计算非常快。不清楚结果是否可信。


b. Comsol。 无显式算法。


c. Ansys。自带AutoDYN(目前在Ansys workbench 界面下名称是Explicit Dynamics),也购买了LS-DYNA的求解器。


d.ABAQUS。说起结构非线性分析,不得不提ABAQUS。 显式分析和隐式分析可以无缝衔接,相互传递数据。


之前一个案例用ANSYS不同求解器对比过。AutoDYN和LS-DYNA采用显式算法,结果接近。瞬态的默认隐式算法和上述两种结果差异较大。



02—扬声器单元裸跌


显式动力学算法可以认为不存在收敛问题。唯一需要注意的是时间步要足够小,以减少计算误差。


为简化模型,仅取盆架一半,磁路重量通过一个集中的负载添加到盆架底部。

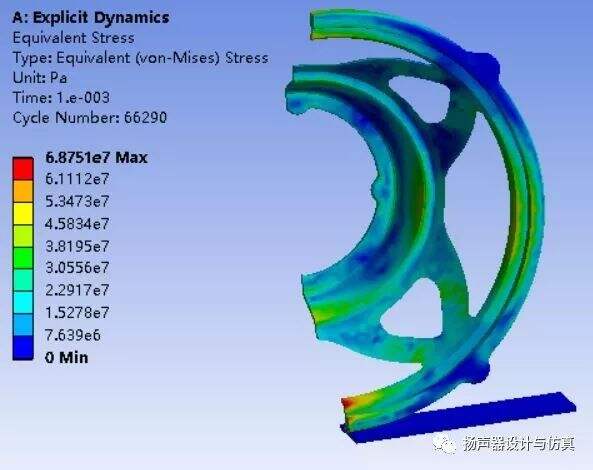

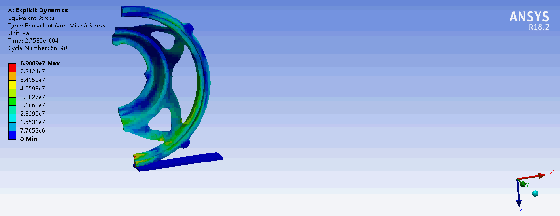

动态演示盆架形状和应力的变化,以及跌落碰撞的力传导过程






03—单元带音箱前面板跌落


事实上,更合理的模型应该是扬声器盆架+磁路+音箱进行整体跌落仿真,才更符合实际的使用状况。当然这计算量会相当大。




这个单元带音箱前面板跌落的模型在配置还不错的工作站上计算了将近24个小时。因为分析时间步要很非常小,比如10^(-8)s之类的。这是显式动力学算法特性决定的。



需要说明下:目前扬声器跌落仿真只是在摸索中。模型和设定以及简化未必非常合适。仅仅作为一个探究的方向。


另外还需要考虑如何能够对照实际的跌落试验进行验证,找出扬声器和音箱设计的薄弱环节,以及如何进行优化。仿真要与工程实践相结合才有意义。
