Moldex3D模流分析中的FEA与显示页签应用

FEA页签 (FEA Tab)

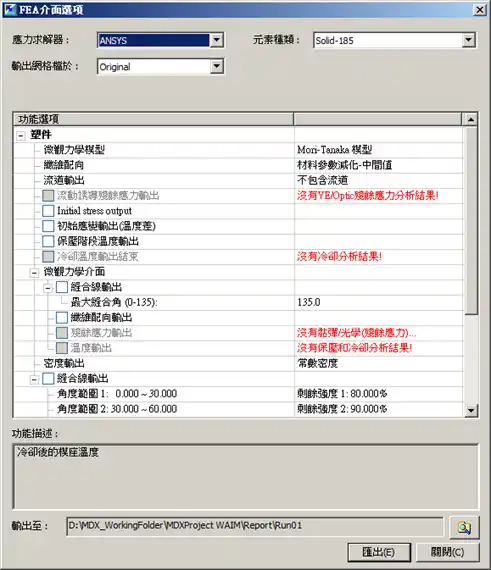

FEA接口可以将模流分析的结果映照在原始/不同的网格模型，输出到其他FEA软件中来加入成型因子作进一步应力分析：

应力求解器：指定输出目标的求解器、对应的网格文件及元素种类。

元素类型：根据选择的求解器，指定输出档案的格式类型

输出网格档于：根据选择的求解器，选择输出数据至：

•选择Original来输出数据到原来用来进行分析的网格档

•选择Deformed 来输出数据到考虑翘曲变形后的网格档

•选择Mapped 来映像数据到另一个建好的网格档，这需要在另一个工作区利用在两个模型中指定三个点来定位。

•选择 Mapped (3D-to-shell) 来映像数据到另一个建好的Shell网格档 (薄壳2.5D并仅限Abaqus与LS-Dyna)。

功能选项：指定要输出的结果数据。各个可用的功能会依据模型及网格种类而变动（请参考Pre/Post Processing Tools下的FEA界面各章节）。

功能描述：根据点选的功能项目，会提供对应的简单说明。

汇出：为输出至选择一个适合的路径来输出数据文件，接着点击导出将项目中的数据转换输出。

微观力学界面：微观接口模块的功能也可以在此操作。选择想要输出至材料分析软件 (例：Digimat-RP) 的项目然后类似步骤导出。有关微观力学接口更多的信息，请参考Pre/Post Processing Tools下的微观力学接口各章节。

显示页签 (Display Tab)

显示页签 (Display Tab) 提供选项来显示隐藏与模型或结果一起显示的对象。

注：对象 (模型，几何或BC) 的显示隐藏请使用对象树。

•最大值/最小值：显示在模型上标示出当前结果向的最大与最小值，并显示其名称、数值或 位置(XYZ)。

•探针：显示探针时是否标上其名称、数值 (当前结果) 或位置。

•ID：显示复数对象不同的ID (如果有编号的)。

•图标：显示显示窗口上方当前组别的附注或编号。

•绘图： 选择是否要显示建构平面图标中的 比例尺 与坐标 等协助模型建构及观看时的辅助工具

•成型缺陷：与项目树的结果项相同，只是可以与其它的结果或后处理一起显示。

•参考平面： 选择是否要显示对齐项目的参考平面，不影响对齐功能的作用
