Moldex3D模流分析:iSLM检视档案与第三方CAE软件集成

Moldex3D 组别 (检视档案) ( View Archives of Moldex3D Run )

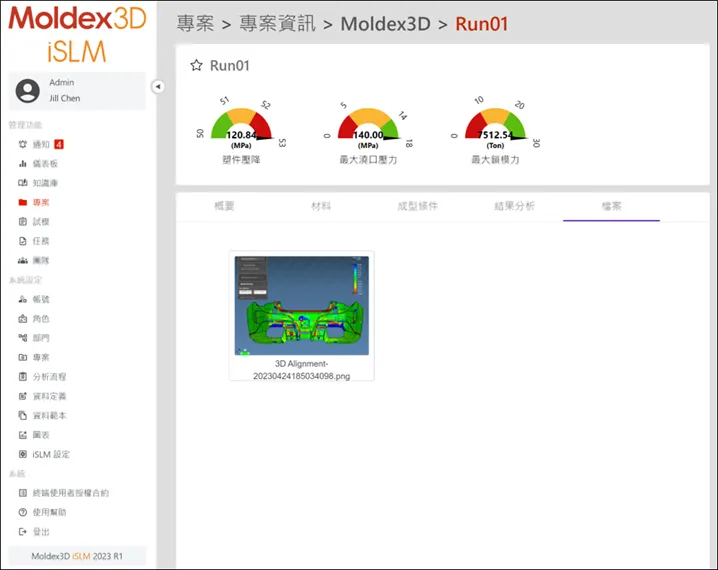

档案 分页供使用者预览 CAE 分析的对应档案。用户可以点击已上传的档案预览简报、GIF 动画等,或点击下载键将档案下载至本机端。

注意: 欲查询 iSLM 支持档案预览清单,请参照 【管理功能 - 项目 > 项目 > 项目信息 > 档案】 页面。

Moldex3D模流分析之iSLM检视档案、第三方CAE软体的图1

管理功能 > 项目 > 检视 > Moldex3D > 更多 > 检视 (档案)



第三方CAE软件 ( 3rd Party CAE )

第三方CAE软件 分页支持第三方分析结果档,即可将不同模流分析软件的结果文件个别汇入至 iSLM 的数据库中,以提高数据库的完整性和数据交换的便利性。在 系统设定 > 数据定义 > 第三方CAE软件 页面中完成建立第三方模流软件的信息后,就能在 管理功能 > 项目 > 检视 > 第三方CAE软件 分页标题的下拉选单中选择任何已建立的第三方模流软件名称,并进入该软件数据页面。此外,使用者也可以在所选择的第三方模流软件页面中上传非使用 Moldex3D 软件的模流分析结果项目。上传完成后,点击 ” 更多 ” 以检视更多详细的分析信息。

注意

•Moldex3D分页提供使用者上传Moldex3D模流分析项目;而 第三方CAE软件 分页则支持第三方模流分析档案的输入。

•上传档案为vtu檔 (模流分析结果档),且目前仅支持读取ascii format vtu。须注意以下事项:

-Vtu版本设定为 0.1

<VTKFile type=“UnstructuredGrid” version=“0.1”

Moldex3D模流分析之iSLM检视档案、第三方CAE软体的图2

-换行符号应为\n ,不可使用\r\n

Moldex3D模流分析之iSLM检视档案、第三方CAE软体的图3

Moldex3D模流分析之iSLM检视档案、第三方CAE软体的图4

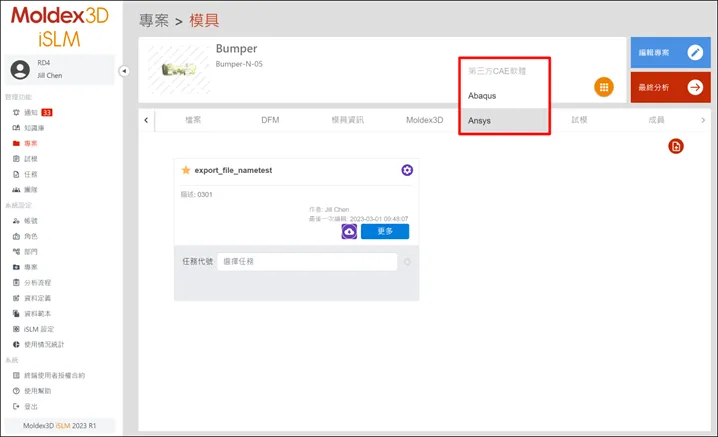

管理功能 > 项目 > 检视 > 第三方CAE软件(Abaqus)



在 管理功能 > 项目 > 检视 > 第三方CAE软件(Abaqus)) 的项目:

1.第三方CAE软件

此显示第三方模流分析项目的名称。

2.描述

此显示该第三方模流分析项目的相关描述。

3.下载:

点击此按钮下载 vtu 档案。

4.编辑:

点击此按钮编辑第三方模流分析项目的信息。

注意: 仅有 “描述” 可以被修改。

5.删除:

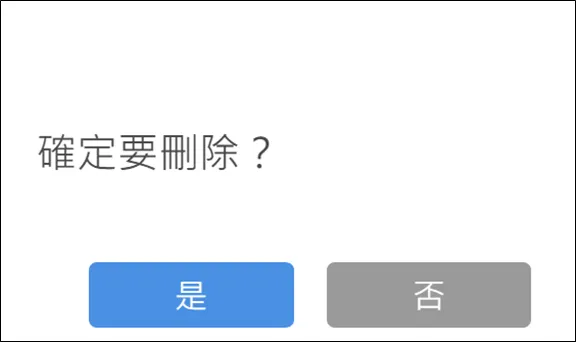

点击此按钮删除第三方模流分析项目。在点击之后,会出现警示讯息框,点 ”是” 删除模流软件信息;点 ” ” 取消删除。

Moldex3D模流分析之iSLM检视档案、第三方CAE软体的图5

6.更多

点击此按钮进入分析项目报告并检视更多包含概要和档案等内容。

7.任务代号

选择任务 的下拉式窗体中选择相对应的任务代号,并点击,就会以链接标签的方式出现在下方,点进去后会出现该任务的信息。
