圆珠笔生活中经常使用,其笔芯的钢珠在纸上划动之后留下墨水痕迹,有时候笔芯垂直掉落地上之后写出来的痕迹断断续续,很影响再次使用。
笔尖的钢珠划动如下动图所示,钢珠在笔尖上不断的滚动,从而将内墨水带出留下笔记,很细腻的一个过程。
笔尖结构比较特殊,既要保证钢珠在笔尖上滚动又要在施加写字压力之后不掉落,整个球体看作嵌入在笔尖之上,当然,这里不讨论钢珠是哪种工艺嵌入笔尖,而且现在不同类型的笔不一定都是这类型的结构,以下是简易的结构图,使用3D建模软件将特征建立出来。
假设球珠和球座体均为Steel,使用Abaqus进行两步模拟
1、施加很小量的下压位移分析步
2、模拟书写的移动过程分析步

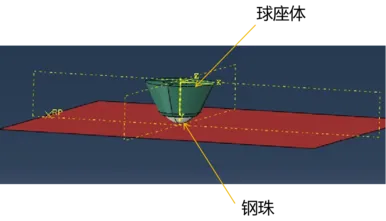

整个模型装配关系:
接触关系主要为球座体和钢珠以及钢珠与纸面的面接触,硬接触效果与软接触不同,本次的软接触计算收敛性好些,可能网格细化会改善。
在球座体上表面施加向下的小量。这里根据模型调节下压0.08mm,因为装配关系,在珠子与体之间留了不到0.1mm的间隙(与实际笔尖的间隙无关),多次调整下压量,刚好在0.08mm的时候收敛效果很好。然后水平划一下10mm。
最终效果:
