对于Simsolid的初印象是看到安装包的大小,才一百多兆!真的是出乎意料,平时随便一个仿真软件没有几G都不好意思说自己是做仿真的。下面我们就来看看Simsolid的能力。
活塞结构对发动机的性能起着关键作用,需要考虑其强度,振动以及疲劳性能等。此次采用Simsolid对活塞结构进行模态和强度分析。
1 导入模型以及前处理

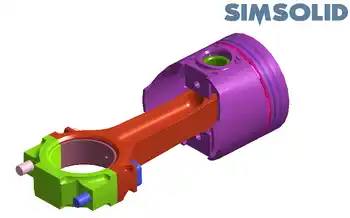

Simsolid支持绝大多数的CAD软件格式导入模型,非常方便!导入模型后会自动开始模型检查和接触识别,非常简便智能,节省了很多时间。导入后也可以以任意颜色显示不同的part。

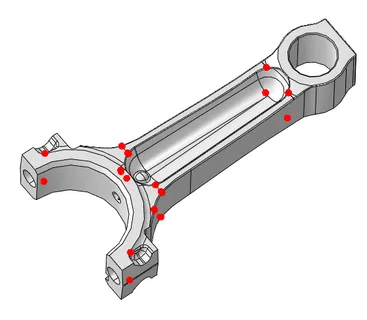

在Simsolid中不需要做几何清理和划分网格,这个不仅仅对结构工程师来说方便,对仿真人员来说,要快速得到结果也是非常方便的。随便拿一个part在abaqus中看到这么多小边小面,我就心累啊。
2 附属性施加载荷约束
Simsolid自带材料库,基本的分析够用了,还有少量的非线性材料。用户自己也可以通过setting--> Material database 来修改材料。附材料的操作也非常简便,直接选择材料,点选对应的part就可以了。

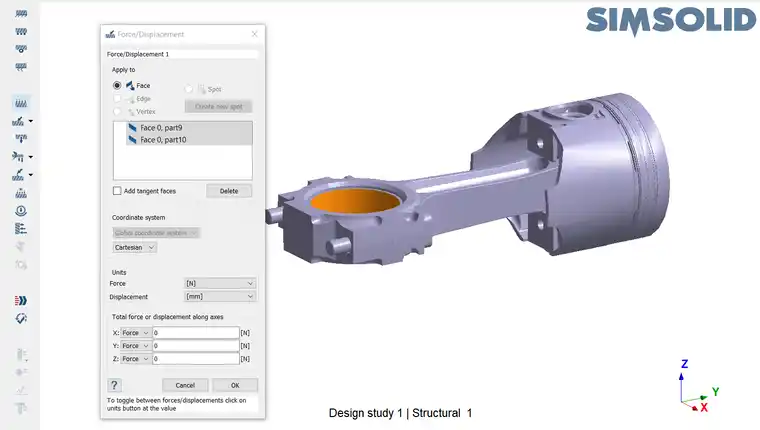

Simsolid的图标也很小清新和有辩识性,看到图标基本知道干什么的,不知道的情况下,鼠标挪到图标上面,会自动弹出图标的解释信息。施加载荷也是通过点选的方式来完成。
3 模态分析
设置完成后就可以进行相应的计算了 。首先进行模态分析,设置模态的阶数,直接点击solve图标即可,计算也很快就完成了。前6阶的模态结果如下表,可方便的查看对应的模态图以及动画。
模态阶数 | 模态(Hz) |
1 | 323.58 |
2 | 394.75 |
3 | 711.14 |
4 | 2557.3 |
5 | 2603.6 |
6 | 3551.8 |
4 结构强度分析
如果需要修改接触类型,可在对应的接触对上右键修改。若修改为Seperating,则需要在计算之前设置对应的分析参数:seperating contact,如果有材料或者几何大变形,也对应的勾上。但目前还不能支持几何大变形与可分离接触并存的计算,相信后续会更新支持更多非线性的分析类型。

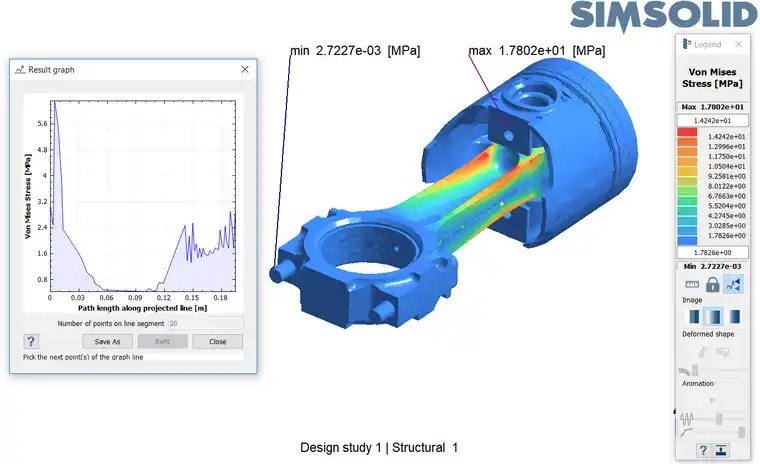

查看计算结果如下:可查看各种类型的结果,可显示最值,也可以非常方便的显示路径上的结果。结果的展示也是美如画啊!
5 总结
不论是对有一定有限元基础的玩家或者是新手来说,Simsolid都是很容易上手的。流程清晰,图标明确。模型树的管理,各个不同模块跳转速度也非常快,关键是计算速度也快。基本完成整个活塞的模态和强度分析,只需要5分钟!如果在abaqus,前处理都要超过这个时间了,可见Simsolid的高效。
但还有很多功能还不够完善,比如对非线性求解类型支持的还不够多。相信随着软件开发的继续,Simsolid一定会越来越强大的。
