小型发电机组发动机缸头强度评估与计算

1、分析目的

便携小型发电组被广泛用于矿山、工厂、医院等部门的备用电源,一般以柴油机或汽油机为原动力带动发电机进行发电,所以发动机工作的可靠性对发电机组十分关键,特别发动机缸头的设计,因为其受力工况较复杂,所以设计时必须对其进行可靠性校核。本案例基于SimSolid软件对某6kW发电机组的发动机缸头在不考虑其温度场的情况下进行结构分析,初步校核其静强度。




2、建模说明


2.1 零部件与材料

虽然只分析缸头的强度,但为了考虑螺栓预紧力的影响,模型中除了使用了缸头外,还包括四个安装螺栓、缸垫和缸体,另外还有气门导管和气门座圈,3D数模如图1所示。


图1 三维模型


各个零件使用的材料不一样,各种材料的属性如表1所示。SimSolid中预定义了多种钢材、合金、塑料等材料,还可以手动添加新材料,且可以对新材料进行自由分组,如图2所示。

表1 各零件使用的材料

零件材料弹性模量/MPa泊松比屈服极限/MPa抗拉极限/MPa
缸头、缸体ADC12710000.33185300
缸垫2100000.3207345
气门座圈、气门导管粉末冶金120000.3//
螺栓10Cr2100000.28//

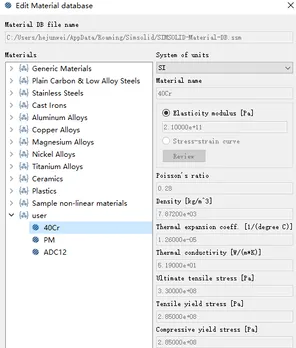

图2 添加新材料




2.2 接触的定义

SimSolid会在导入3D数模时提示用户是否自动创建相应的接触,用户可依据数模调整间隙量和穿透量,然后软件会自动创建相应的接触。创建后可检查每个接触是否正确定义,有误时可对其进行修改。


图3 创建接触



2.3 载荷与约束的定义

对于缸头,其载荷主要包括螺栓预紧力、缸内燃气压力以及缸内高温燃气引起的热应力,发动机工作时这些载荷是同时作用的,但由于SimSolid暂不能对壁面设置具有空间分布的换热边界(此功能希望今后能被SimSolid考虑),所以分析只考虑了预紧力和燃气压力。预紧力大小为48N.m,燃气压力为4.1MPa,分别如图4所示。

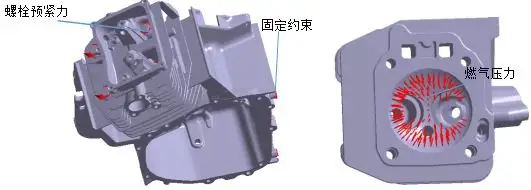

                                                                           图4 定义载荷与约束



3、计算结果分析

SimSolid软件因为无需划分有限元网格,所以比传统CAE软件的求解速度快很多,且使用普通电脑即可计算,本模型提交计算后几分钟之内即求解完成。分析完成后查看缸头的应力分布和变形分别如图5和图6所示,可以看出最大应力出现在红圈位置,最大应力值为184MPa,小于材料的屈服极限,故结构强度满足要求。但如果考虑热应力的影响,可能会存在一定的失效风险,需要进一步分析。

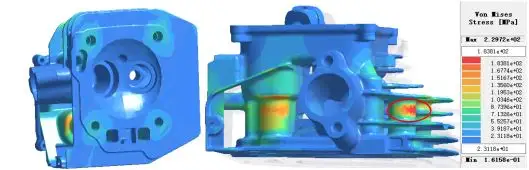

图5 缸头的应力云图



图6 缸头的变形




4、总结

1)、SimSolid软件是一款比较有开创性的结构分析软件,相对于ABAQUS等分析软件,其最大优势即在于无需划分网格,从而大大减少了建模时间,使得未曾深入学习有限元分析理论的设计工程师也能快速掌握使用。在本例的整个建模中,添加材料、定义载荷等操作都十分方便,特别是接触的自动创建令人十分惊喜。

2)、由于该软件刚面世不久,其功能还有待进一步增强,比如表面的选择上可增加更多选择方式、增加壁面的映射功能、增加铸造残余应力的载荷等等。但相信在Altair公司的带领下,SimSolid的功能将会越来越完善,也会有越来越多的工程师选择使用。
