1 本构理论
1.1 率形式
本构方程为:
单轴拉伸的应力应变的硬化曲线如下:
根据单轴试验得到硬化部分的曲线:
当仅考虑随动硬化时,屈服面的中心在移动,而屈服面的大小不发生改变,即为常数。
屈服条件为:
增加了背应力来表示屈服面中心移动即随动硬化的效果。式中相对应力的表达式为:
流动法则为:
背应力的演化法则为:
式中:
上标k代表随动部分(kinematic),表示以下随动硬化曲线的梯度:
1.2 Return mapping算法应力更新
在给定增量应变以及上一步的状态变量的情况下,首先计算试验状态下的量:
计算试验状态下的屈服函数值,判断是否发生屈服。当试验屈服函数值大于0时,说明需要进行塑性更正,反正则说明试验状态即为真实状态。以下对塑性更正环节进行详细说明。
当发生塑性流动时,需要求解以下非线性方程组:
可以将上述非线性方程组简化值一个非线性方程。首先将第一个关于应变的方程代入本构方程中,可得偏应力的表达式为:
减去方程组中的第二式可以得到相对应力的表达式为:
可以看出试验相对应力与真实相对应力之间满足关系式:
那么可以将相对应力表示为:
式中:
最后将该相对应力代入到方程组中最后一个一致性方程中可得:
该非线性方程的未知量为塑性乘子增量,可以用牛顿迭代法进行求解。另外可以利用公式:
代入替换可得背应力和相对应力的公式:
以及最后的非线性方程为:
使用牛顿迭代法求解的公式为:
式中雅克比为:
式中:
是各向同性硬化曲线的梯度。当仅考虑随动硬化时,该项为0。
1.3 一致性切线刚度模量
当没有发现塑性流动时,一致性切线刚度矩阵即为弹性矩阵;当发生塑性流动时,应力更新公式为:
求导可得:
式中:
最终可得一致性切线刚度矩阵表达式为:
计算该一致性切线刚度矩阵的代码如下:
!*******************************************************************************
! 计算一致性切线刚度矩阵
function plastic_kinematic_compute_consistent_modl(mu,kappa, n_pt,hard_data,alpha_n0,gamma_inc,q_n1_trial,n_trial) result(tant_modl)
real(8),intent(in) :: mu,kappa
integer,intent(in) :: n_pt
real(8),intent(in) :: hard_data(n_pt,2)
real(8),intent(in) :: alpha_n0
real(8),intent(in) :: gamma_inc
real(8),intent(in) :: q_n1_trial,n_trial(6)
real(8) :: tant_modl(6,6)
! 局部常数
! 四阶单位偏张量
real(8),parameter :: I_dev(6,6) = reshape( [2.0/3.0, -1.0/3.0, -1.0/3.0, 0.0, 0.0, 0.0, &
-1.0/3.0, 2.0/3.0, -1.0/3.0, 0.0, 0.0, 0.0, &
-1.0/3.0, -1.0/3.0, 2.0/3.0, 0.0, 0.0, 0.0, &
0.0, 0.0, 0.0, 0.5, 0.0, 0.0, &
0.0, 0.0, 0.0, 0.0, 0.5, 0.0, &
0.0, 0.0, 0.0, 0.0, 0.0, 0.5], [6,6])
! 四阶单位球张量
real(8),parameter :: I_vol(6,6) = reshape( [1.0, 1.0, 1.0, 0.0, 0.0, 0.0, &
1.0, 1.0, 1.0, 0.0, 0.0, 0.0, &
1.0, 1.0, 1.0, 0.0, 0.0, 0.0, &
0.0, 0.0, 0.0, 0.0, 0.0, 0.0, &
0.0, 0.0, 0.0, 0.0, 0.0, 0.0, &
0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [6,6])
! 局部变量
real(8) :: alpha_n1
real(8) :: Hk
real(8) :: nn(6,6)
real(8) :: term1,term2
integer :: i,j
alpha_n1 = alpha_n0 + gamma_inc
Hk = plastic_kinematic_compute_H(n_pt,hard_data,alpha_n1)
nn = 0.0
do i =1,6
do j =1,6
nn(i,j) = n_trial(i) * n_trial(j)
enddo
enddo
term1 = 2.0 * mu * (1.0 - gamma_inc * 3.0 * mu / q_n1_trial)
term2 = 6.0 * mu * mu * (gamma_inc / q_n1_trial - 1.0 / (3.0 * mu + Hk))
tant_modl = 0.0
tant_modl = term1 * I_dev + term2 * nn + kappa * I_vol
return
end function plastic_kinematic_compute_consistent_modl
2 算法框图

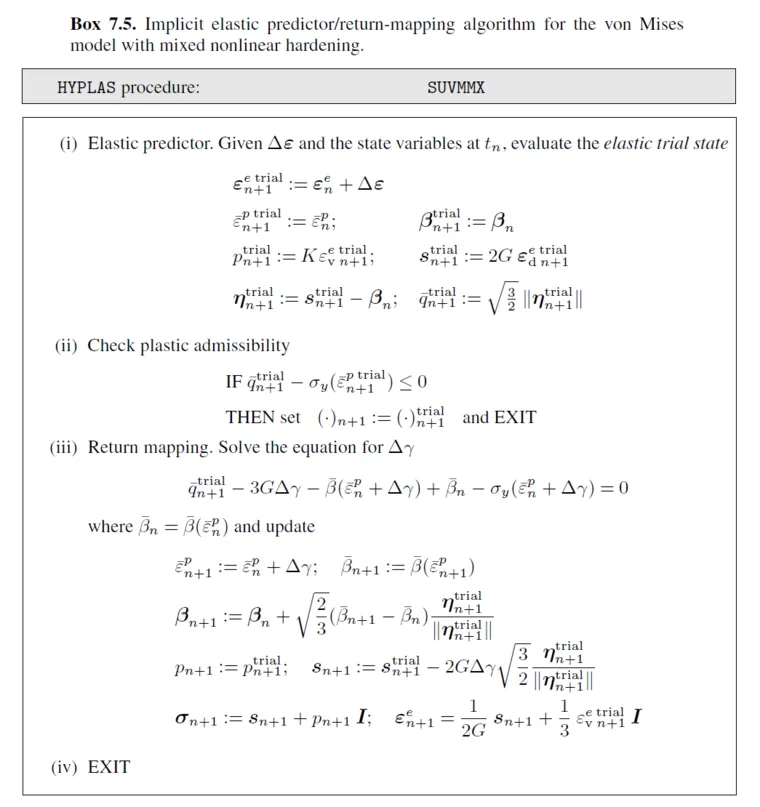

Return mapping的算法如下:
3 umat源代码
umat采用Fortran90进行编写,其主程序的代码为:
include "plastic_kinematic_pack.f90"
subroutine UMAT(stress,statev,ddsdde,sse,spd,scd, &
rpl,ddsddt,drplde,drpldt, &
stran,dstran,time,dtime,temp,dtemp,predef,dpred,cmname, &
ndi,nshr,ntens,nstatv,props,nprops,coords,drot,pnewdt, &
celent,dfgrd0,dfgrd1,noel,npt,layer,kspt,kstep,kinc)
use plastic_kinematic_pack
include 'aba_param.inc'
character*80 cmname
dimension stress(ntens),statev(nstatv),ddsdde(ntens,ntens), &
ddsddt(ntens),drplde(ntens), &
stran(ntens),dstran(ntens),time(2), &
predef(1),dpred(1),props(nprops),coords(3), &
drot(3,3),dfgrd0(3,3),dfgrd1(3,3)
!*******************************************************************************
! 材料参数
integer :: n_pt ! 硬化曲线的数据点个数
real(8) :: hard_data(int((nprops-2)/2),2) ! 硬化曲线的数据点表格
real(8) :: E,nu
real(8) :: mu,kappa
real(8) :: sig_y0
! 从props数组中读取材料参数
n_pt = int((nprops-3)/2)
E = props(1)
nu = props(2)
sig_y0 = props(3)
j=4
do i = 1, n_pt
hard_data(i,1) = props(j)
hard_data(i,2) = props(j+1)
j = j + 2
enddo
! 更新应力,状态变量以及一致性切线刚度模量
mu = E / (1.0 + nu) / 2.0
kappa = E / (1.0 - 2.0*nu) / 3.0
call plastic_kinematic_umat(mu,kappa,sig_y0, n_pt,hard_data, stran,dstran, stress,statev,ddsdde)
return
end subroutine UMAT
相应的函数放在单独的一个f90文件的module中,用于调用,以实现主程序的整洁。
4 测试
4.1 一个单元加卸载测试
设置Abaqus自带线性随动硬化的本构为:
使用umat设置的材料参数为:
分别代表杨氏模量、泊松比,初始屈服应力,以及等效塑性应变与随动屈服应力的数据点。对于线性随动硬化模型,可以选取三个数据点,保证三点处于同一直线上,对最后一组数据点进行一个特殊处理,可以选取一个很大的塑性应变值,以保证计算过程中的等效塑性应变都落在这三个数据点点,由此插值得到便满足线性关系。
二者应力应变滞回曲线对比如图:

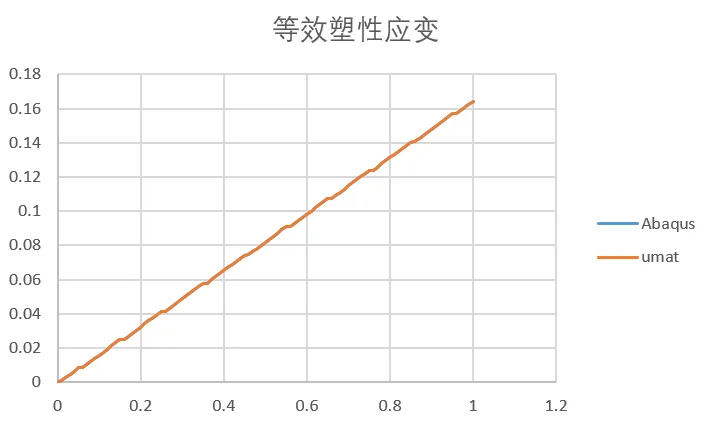

二者等效塑性应变演化曲线对比如图:
二者塑性耗散演化曲线对比如图:
4.2 带孔板拉伸测试
设置的材料参数为:

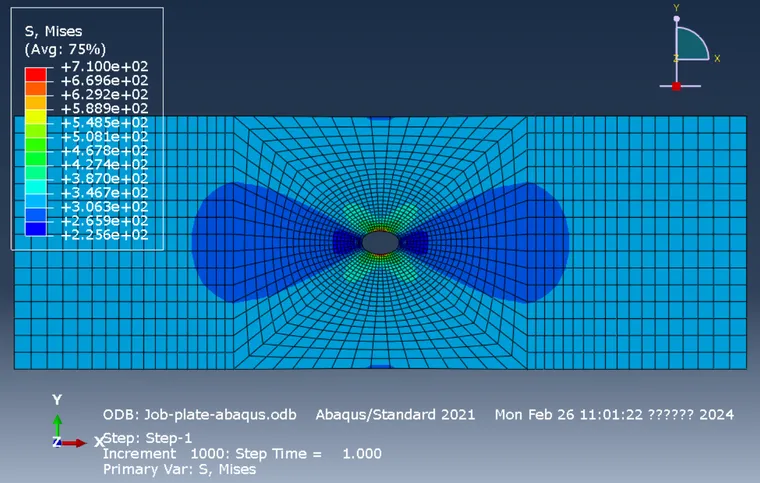

使用Abaqus计算的von Mises应力以及等效塑性应变的结果如下:
使用umat计算的von Mises应力以及等效塑性应变的结果如下:
可以看出,二者的结果是完全相同的。
