ABAQUS中模拟弹簧的两种有效方法

在利用ABAQUS对复杂结构进行有限元分析时,通常会使用弹簧单元进行刚度等效或减振隔离装置的模拟。

下面将以图中所示模型为例,介绍ABAQUS中两种定义弹簧的方法:



一、问题描述

1)基础尺寸:

图中所示模型由两个Part组成且二者形状尺寸完全一样,间距5mm;

2)连接关系:

Part2模拟地基,Part1模拟被隔离的设备,四个角点处分别通过弹簧连接模拟减振器;

3)边界条件与载荷

Part2下表面固定,Part1上表面施加0.05Mpa的均布压力。



二、模拟弹簧的方法

方法一:定义Spring单元

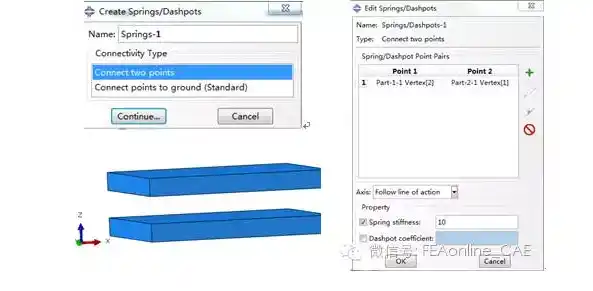

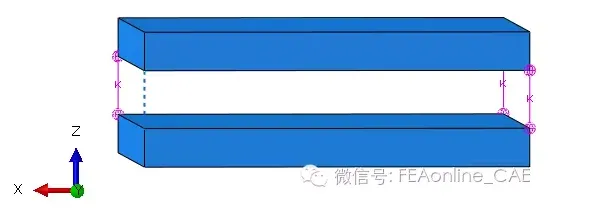

在ABAQUS/CAE中进入Interaction模块,在菜单栏中选择Special>Springs/Dashpots>Manager,进入弹簧阻尼单元管理器,点击Creat创建Connecttwo points弹簧,依次选择Part1和Part2相对应的两个角点,确定后输入弹簧刚度10N/mm,点击OK完成Spring单元的定义。




一、问题描述

1)基础尺寸:

图中所示模型由两个Part组成且二者形状尺寸完全一样,间距5mm;

2)连接关系:

Part2模拟地基,Part1模拟被隔离的设备,四个角点处分别通过弹簧连接模拟减振器;

3)边界条件与载荷

Part2下表面固定,Part1上表面施加0.05Mpa的均布压力。



二、模拟弹簧的方法

方法一:定义Spring单元

在ABAQUS/CAE中进入Interaction模块,在菜单栏中选择Special>Springs/Dashpots>Manager,进入弹簧阻尼单元管理器,点击Creat创建Connecttwo points弹簧,依次选择Part1和Part2相对应的两个角点,确定后输入弹簧刚度10N/mm,点击OK完成Spring单元的定义。

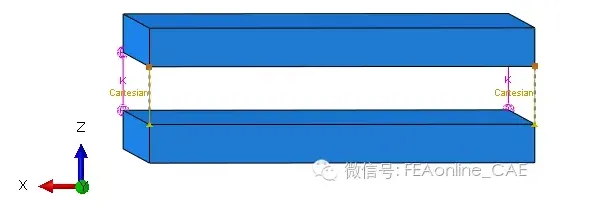

1)创建WireFeature方法二:定义WireFeature

在ABAQUS/CAE中进入Interaction模块,在工具条中选择(CreatWire Feature),在弹出的对话框中点击“+”,依次选择Part1和Part2相对应的两个角点,点击OK确定;



2)为WireFeature赋予属性

在Interaction模块下点击工具条中的(CreatConnector Section),将ConnectionCategory选择Basic,Translationaltype选择Cartesian,并点击Continue…;在弹出的EditConnector Section对话框中设置其为线性(Linear),方向为Z向(F3),大小为10N/mm,点击OK确定。


在Interaction模块下点击工具条中的(CreatConnector Assignment)赋予属性,选择步骤(1)中创建的WireFeature,点击中键确认,在弹出的对话框中选择前面创建好的Section并点击OK确认。




三、结果分析

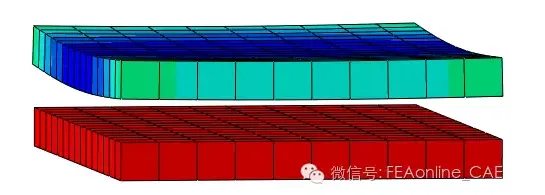

采用上述两种方法定义弹簧,并为模型定义边界条件和载荷进行静态分析。通过观察变形云图可以看出,两种模拟弹簧的方法所起到的效果是一致的。


需要注意的是,虽然两种方法的作用一致,但是方法二在一些情况下使用更加方便,即方法二可以同时定义三个方向的刚度,而且可以模拟非线性弹簧,此外还可以同时定义线性或非线性阻尼等,这对于分析带有减振装置的复杂结构是十分便捷的。
