有限元理论与Abaqus实现:耦合约束研究

==概述==

本系列文章研究成熟的有限元理论基础及在商用有限元软件的实现方式。有限元的理论发展了几十年已经相当成熟,商用有限元软件同样也是采用这些成熟的有限元理论,只是在实际应用过程中,商用CAE软件在传统的理论基础上会做相应的修正以解决工程中遇到的不同问题,且各家软件的修正方法都不一样,每个主流商用软件手册中都会注明各个单元的理论采用了哪种理论公式,但都只是提一下用什么方法修正,很多没有具体的实现公式。商用软件对外就是一个黑盒子,除了开发人员,使用人员只能在黑盒子外猜测内部实现方式。

                                            有限元理论基础及Abaqus内部实现方式研究系列10: 耦合约束的研究的图3有限元理论基础及Abaqus内部实现方式研究系列10: 耦合约束的研究的图4

一方面我们查阅各个主流商用软件的理论手册并通过进行大量的资料查阅猜测内部修正方法,另一方面我们自己编程实现结构有限元求解器,通过自研求解器和商软的结果比较来验证我们的猜测,如同管中窥豹一般来研究的修正方法,从而猜测商用有限元软件的内部计算方法。我们关注CAE中的结构有限元,所以主要选择了商用结构有限元软件中文档相对较完备的Abaqus来研究内部实现方式,同时对某些问题也会涉及其它的Nastran/Ansys等商软。为了理解方便有很多问题在数学上其实并不严谨,同时由于水平有限可能有许多的理论错误,欢迎交流讨论,也期待有更多的合作机会。

iSolver介绍:

http://www.jishulink.com/college/video/c12884

==第10篇:耦合约束(Coupling constraints)的研究==

有限元理论基础及Abaqus内部实现方式研究系列10: 耦合约束的研究的图5

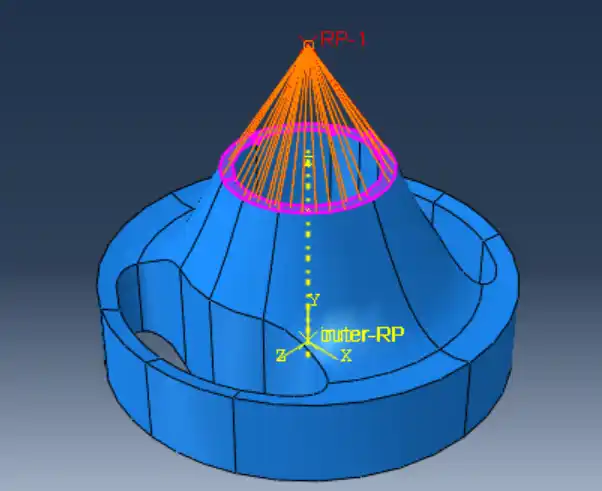

耦合约束对应Nastran的MPC,是最常用的约束方式之一,用于定义一个表面集(Surface Set)内节点与控制节点位移自由度之间的相互关系,可以模拟节点的刚性连接或指定节点位移间的组合约束。

耦合约束常用于某些有限元模型要求特定自由度连接关系的场合,包括:

1、          描述非常刚硬的结构元件,使用约束方程代替大刚度弹性单元能够使有限元模型更为合理;

2、          在不同类型的单元间传递载荷,如将壳单元的力偶传递到实体单元中(实体单元没有转动自由度);

3、          定义节点间的刚性连接。

Abaqus中耦合约束分为运动耦合(Kinematic Coupling)和分布式耦合(Distributing Coupling),分别对应Nastran中的RBE2单元和RBE3单元,详见《Abaqus Analysis User's Manual Table 3.2.25–1》。



==演示视频==

该视频演示了iSolver中实现KCoupling的功能,证明iSolver结果和Abaqus完全一致

https://www.jishulink.com/college/video/c12884 第6章节:3.1 载荷和边界-K-Coupling耦合约束



==总结==

本文简单介绍了耦合约束的定义和用途,具体阐述了Abaqus中运动耦合约束和分布耦合约束的原理,并通过两个简单算例加以验证。在有限元分析中,耦合约束应用极广,研究其原理有助于我们选择合理的约束方式,从而保证建模的准确性。不同商软对耦合约束的定义也不同,Abaqus/Nastran/Ansys的定义分别如下:

项次问题运动耦合约束分布耦合
1AbaqusK-CouplingD-Coupling
2NastranRBE2RBE3
3AnsysCERIGRBE3

注:对于非线性分析,Ansys采用MPC184单元来创建耦合约束。
