FLUENT实例分析:冷热空气三通混合效果展示

1 前言

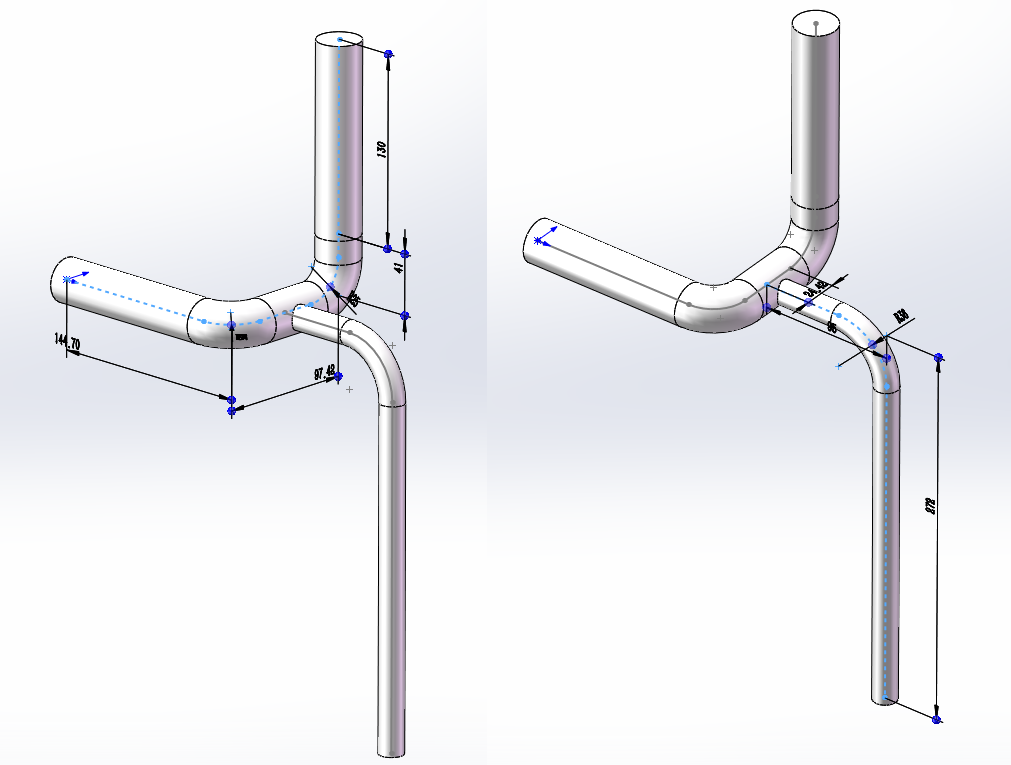

本案例来自于如下的工程实际,母管内径为Φ30mm,支管内径Φ17mm。母管内走的是高温空气,支管内走的是低温空气,两者连接处下游有个弯曲半径25mm弯头,弯头以上16mm是测温点。现场发现测得的温度偏低,这很显然最可能的原因就是冷热气流混合不均匀造成的。今天,我们用FLUENT对该问题进行一下模拟。





2 网格划分

采用FLUENT meshing模块划分多面体网格,节点数42.8万,最小正交质量0.6。




3 边界条件

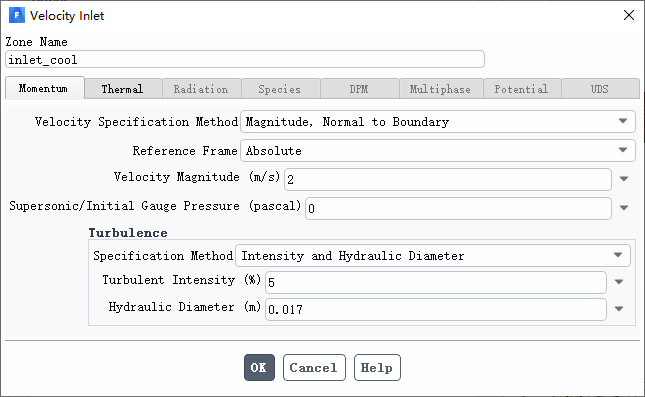

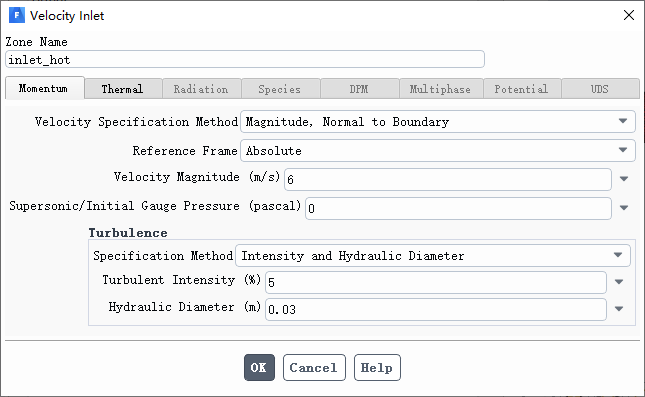

支管入口空气速度2m/s,温度26.85℃;母管入口空气流速6m/s,温度300℃。这里为了简化问题不考虑温度对空气物性参数的影响,实际上这么高的温度下需要考虑该因素。


不考虑壁面的热传递,设置为绝热壁面。



4 计算结果

首先计算一下充分混合后的温度,也是工艺需要达到的温度以及热电偶测得的温度为273.9℃。

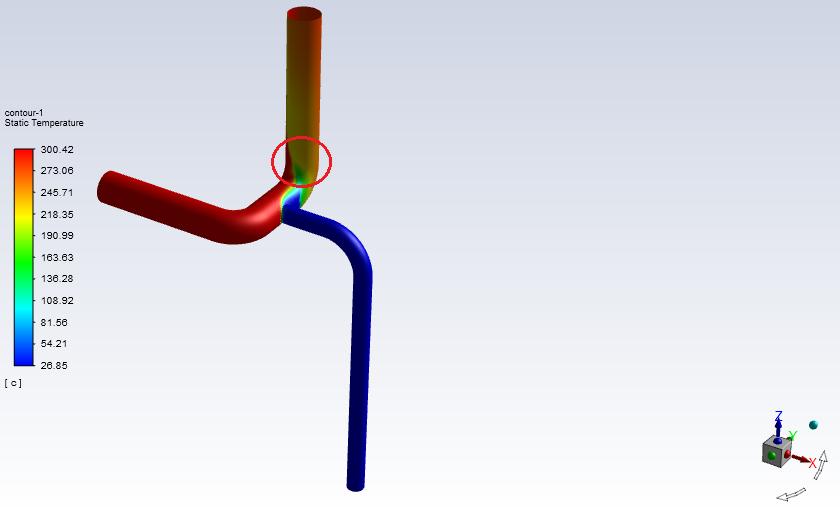

看一下管道壁面的温度情况,可以看出混合处下游区域温度梯度很大。

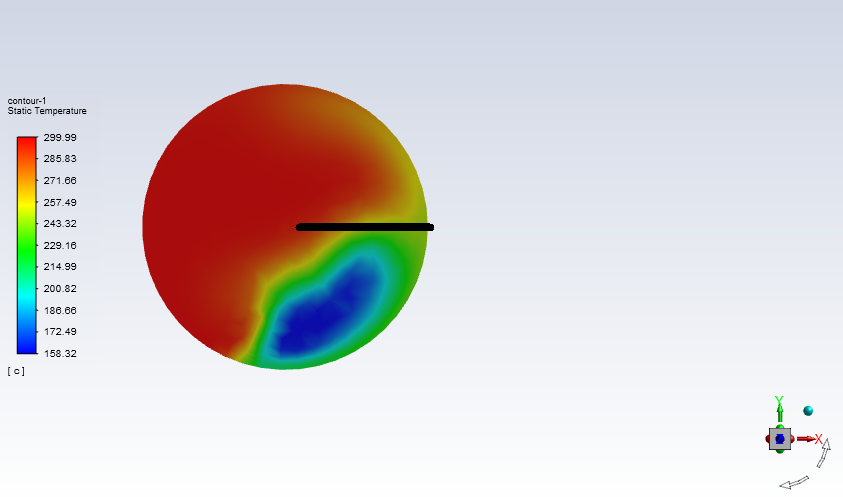

提取测温点的截面温度如下,其中黑线代表测温探头可能的位置所在。可以看出测温探头若位置不合适则测得的温度将偏离工艺值,根本原因归咎于测温点距离混合点太近,气体还没有充分混合好。

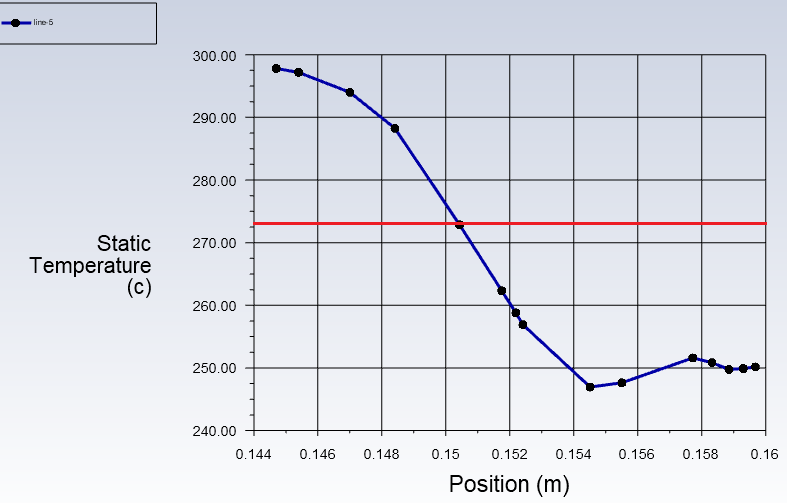

提取测温探头可能所处位置的温度曲线,红色为目标温度值,可以看出由于混合不好,很难测得准确的工艺温度值。该管道布置非常不合理,要么在下游更远处测量,或者混合点下游设置一个气体混合器加强混合效果,具体做法根据实际情况而定。
