首先给大家推荐两个B站上非常优质的嵌套网格学习教程：
ANSYS Fluent 嵌套网格（overset）功能教学
【觉兽课堂】fluent系列教学课程 （动网格第三讲）重叠网格
第一个视频感觉是从操作手册或者官方教程上摘录下来的，嵌套网格的原理，比如说部件网格和背景网格之间的数据交换、嵌套网格中不同的网格类型、网格区域最小化的过程和种类、各种常用TUI（本文就摘取了上面的TUI教程）、嵌套网格使用的建议和限制等都讲的比较清楚，后面还附有案例，感觉应付入门是足够了。
第二个视频是基于案例的保姆式教学，感觉更重操作。如果你只是感觉动网格实现不了你的功能，想试试嵌套网格可不可以，那你可以看这个视频照葫芦画瓢做一遍，由于操作讲的比较详细，所以跟学也十分简单。
然后谈下我个人对于嵌套网格以及动网格的看法。仅就网格的划分而言，嵌套网格是要对部件网格以及背景网格单独划分的。这样的好处是使得结构变得相对简单，比较容易保证网格质量比较高，其次就是其设置比较简单（动网格常用方法smooth+remeshing中感觉有好多参数需要设置，其具体含义还要看手册，我觉得比较麻烦）。但是麻烦的地方在于背景网格和部件网格要相互配合，避免孤立网格（orphan cell）的出现。
这次用来测试各种TUI的重叠网格如下图所示，就是一个很简单的圆柱绕流（圆柱在运动）。

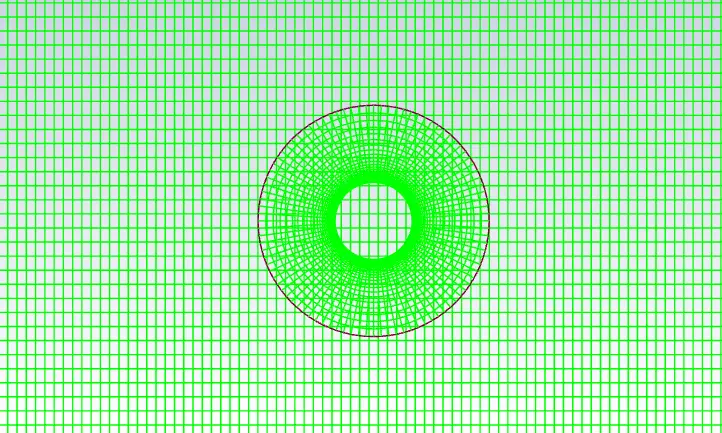

重叠网格示意图
重叠网格在计算带有固体的界面时，不允许把Overset边界直接画在固体上，可以在固体周围画一圈流体域，然后以该流体域的边界作为Overset边界（具体操作可见上面两个视频）。
具体的算例和第二个视频相同，这里就不再复述了，重点讲各类TUI的应用。
1、define/overset-interfaces/options/render-receptor-cells?
TUI输入后
该TUI用于在网格属性（cell information）中显示接收者网格（receptor cell）。此外，网格信息对应的编号为：donor cell(2)，solve cell(1)，receptor cell(0)，orphan cell(-1)，dead cell(-2)。

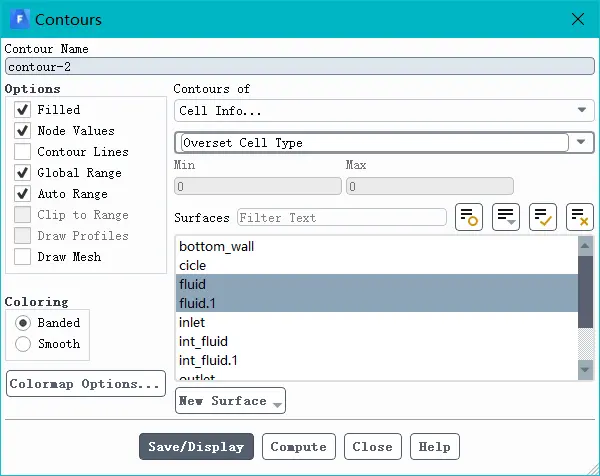

开启该TUI后，在云图选项中查看网格类型时，就能看到接收者网格（0）。

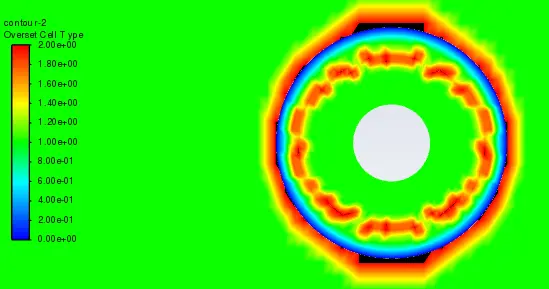

网格类型云图
2、define/overset-interfaces/options/donor-priority-method
该TUI命令用于指定优先级确定方法，优先级有基于网格尺寸的和边界距离的。对于在附面层附近的计算，有时需要保证y+，可以选择基于网格尺寸的优先级设定。基于边界距离的优先级设定是一种相对折中的方案。
3、define/overset-interfaces/grid-priorties
该TUI命令用于区域最小化时指定网格优先级。数字越大优先级越高。优先级越高，在网格区域最小化时保留的网格数也越多。（这个我没用过，就不展示效果了）
4、define/overset-interfaces/options/expert [y]
该TUI命令用于扩展Cell Info云图中的一些功能。开启后Cell Info...中会多出以下选项。
TUI中的命令

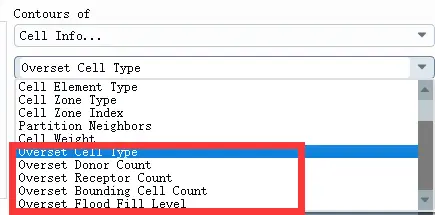

命令执行后的附加选项
5、define/overset-interfaces/list
该TUI命令用于展示overset边界的名称以及计算域名、ID以及优先级。

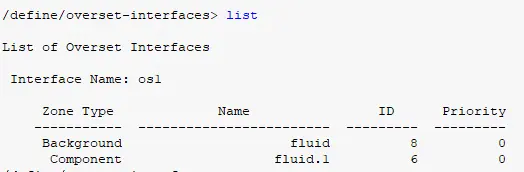

TUI命令结果展示
6、define/overset-interfaces/options/verbosity
该TUI命令用于指定信息展示的多少，共有4个等级：0~3。其中0是默认设置，1会在上述报告中展示网格类型，等级越大，信息越多。

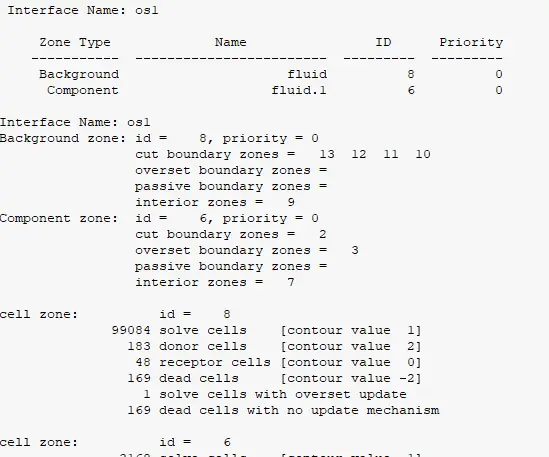

这是等级4对应的列表信息（可以看到没有孤立网格）
7、define/overset-interfaces/options/minimize-overlap?
该TUI命令默认开启的，不需要做相关更改（及上面提到过的重叠区域最小化）。
8、define/overset-interfaces/mark-cells
该TUI命令用于标记网格类型，如果确认选择“Zone specific marks”，那么可以按照区域显示。

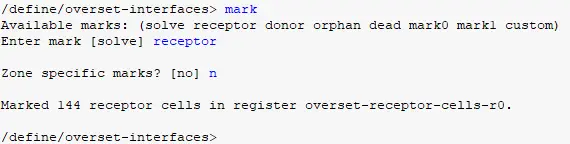

具体在哪里看我也不是很清楚，TUI命令显示可以查看
9、define/overset-interfaces/debug-hole-cut
该TUI命令用于检测“死网格”是否存在问题。
随后输入重叠区域的名称即可。
暂时就试了以上几个TUI命令，后期有发现的话，再和大伙儿分享。
