ANSYS Fluent 2020 R1电池仿真新功能解读

此方法将电池结构分为可复制及不可复制部分单元，分别对其生成面网格，然后对可复制单元进行复制阵列操 作，处理好interface后，即可生成体网格； 此方法的好处在于：面网格生成速度更快，质量更高；针对复杂模型效率高

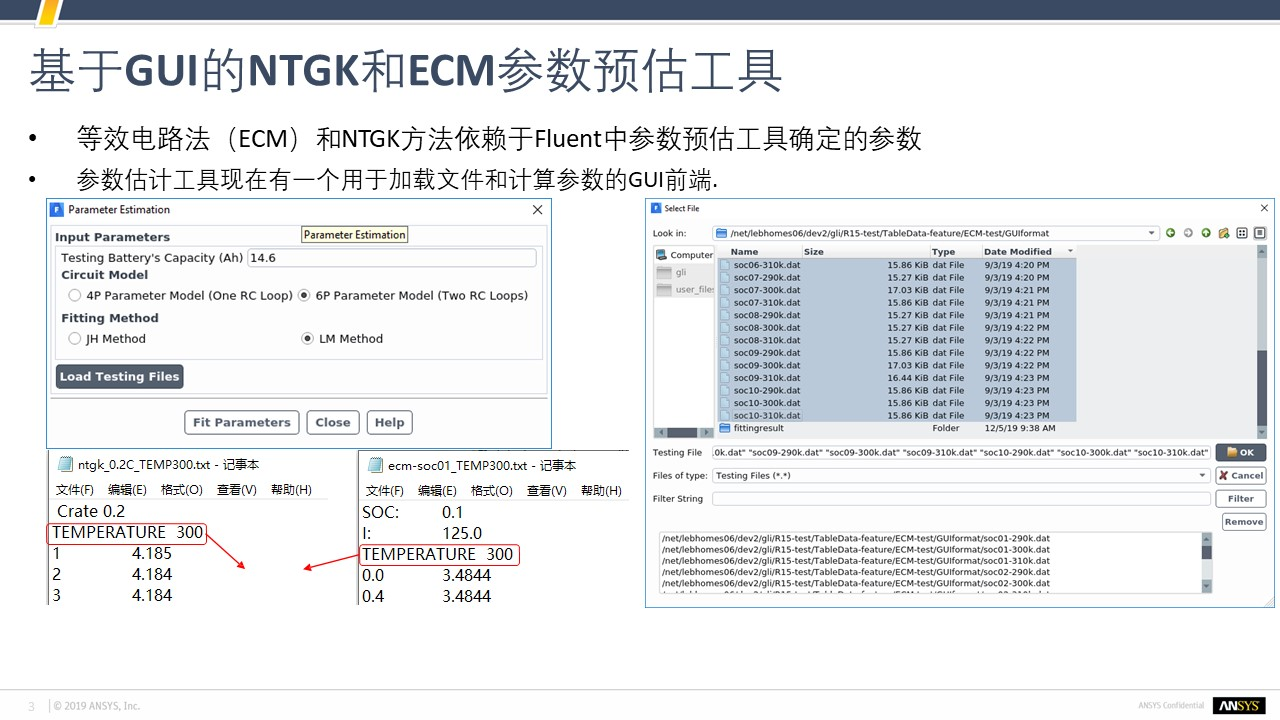

之前方法拟合过程需要使用TUI命令进行大量过程操作，工作量大且不直观； 现方法通过GUI直接选取文件，拟合选项等，大大减少了用户工作量； 注意：对于多温度拟合过程需要对NTGK及HPPC数据格式进行修改（默认300K)，请联系井文明获取相关程序。

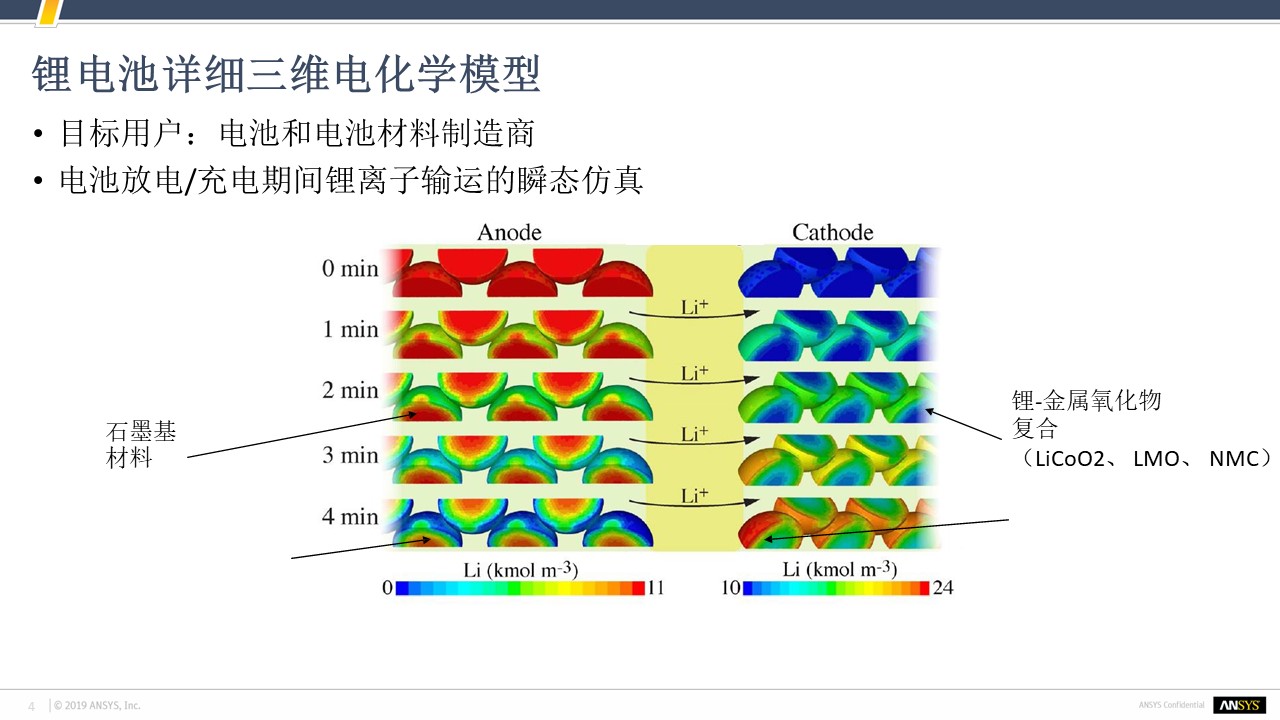

此方法适用于电池材料及电极级研究，比newman P2D模型简单，可对电池反应过程中的微观现象进行模拟仿真

使用此模型，我们可以模拟电池电压在不同充电/放电速率下SOC如何变化

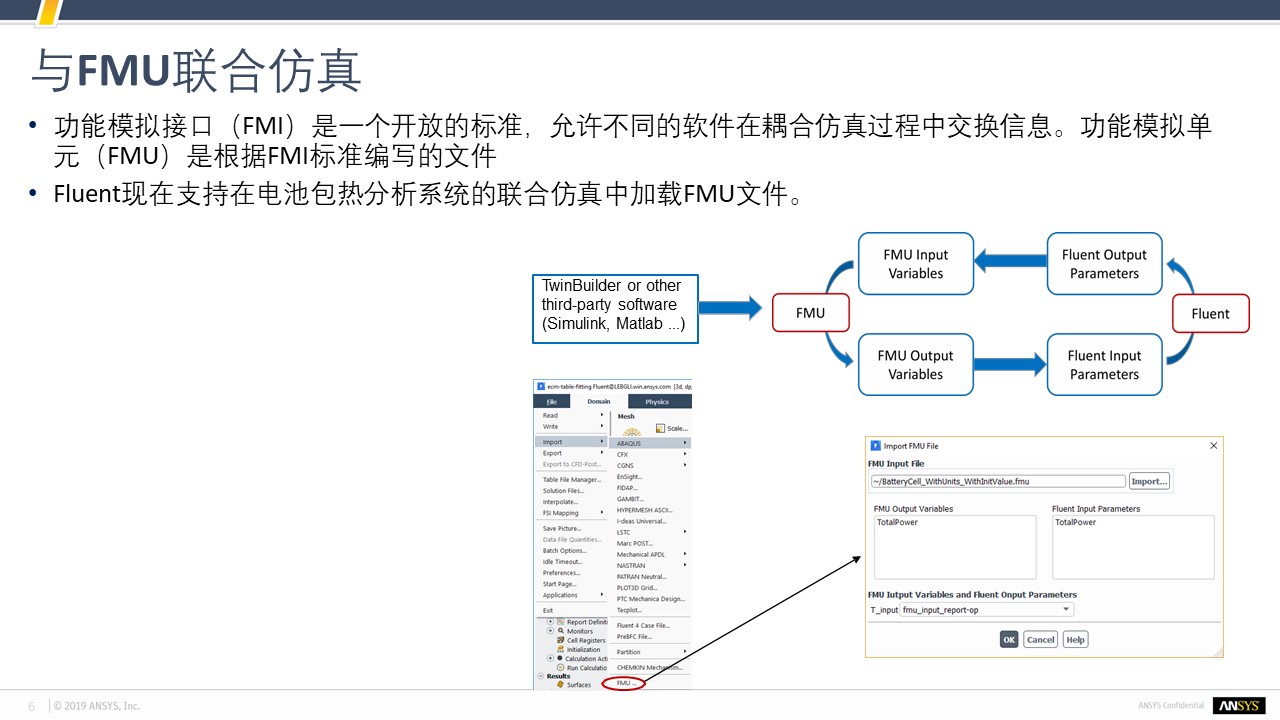

通用使用FMI接口，可实现fluent与第三 方软件间的联合仿真，如simulink, matlab, cosmol；前提是第三方软件可将相应模型导出为FMI2.0格式的FMU文件

如上图，以共轭传热为例，将第三方 FMU导入，实时将电池总热功率导入到 fluent中作为源项，进行共轭传热计算。
