中望CAD进阶:PDF转DWG格式文件的快速方法

我们常常在使用中望CAD进行CAD设计中,因为各种原因,需要把已有的PDF文件转化为DWG格式的文件,在这种情况下,我们往往选择下载中望CAD插件来解决问题。但这往往也成为了问题所在。


一、首先就是下载的中望CAD插件的大小问题

相信现在很多小伙伴在下载中望CAD插件时,都会有这种想法,插件太大,会没有下载的欲望,而如果插件太小,又担心这个插件是不是假的,会不会一下子又给自己的电脑装上很多乱七八糟的流氓插件。所以,插件的大小就成了问题,那怎样才算不大不小,刚好合适?


二、下载的中望CAD插件能不能用

这里我们先不提好不好用,相信大部分小伙伴在下载各种软件、插件时,都会遇到这种问题,花了很长时间搜索下载,结果下下来之后,别说好用,能不能用都成问题。网络实在是太多软件、插件下载了,如果软件和插件的厂家不一样,就很有可能存在某些不兼容的情况,导致出现下了半天,最后浪费时间的情况。

之前很多小伙伴问到过这个问题,在中望CAD中实现DWG和PDF之间的转换,今天不妨详细说下。

第一种,只是简单地为了参考PDF线条,并不需要对其进行编辑,那么可以考虑中望CAD软件本身的PDF底图插入功能。
中望CADPDF底图插入

  第二种,让PDF变成DWG图纸

   中望CAD2019版为例,这里需要下载一个小插件,官网可下载,该插件的好处就是一体化,不会出现不兼容的情况。

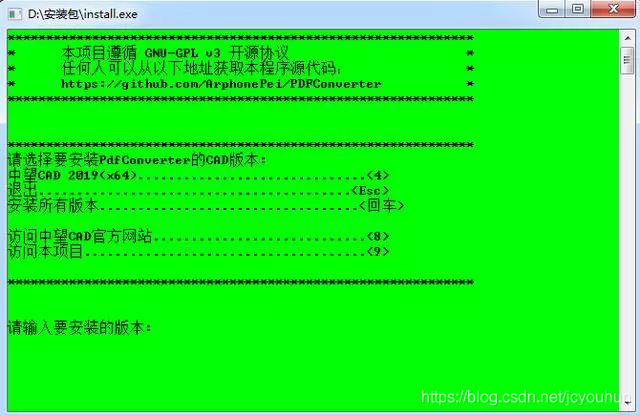

中望CAD插件安装

   根据提示,进行对应操作,数秒就安装完成。

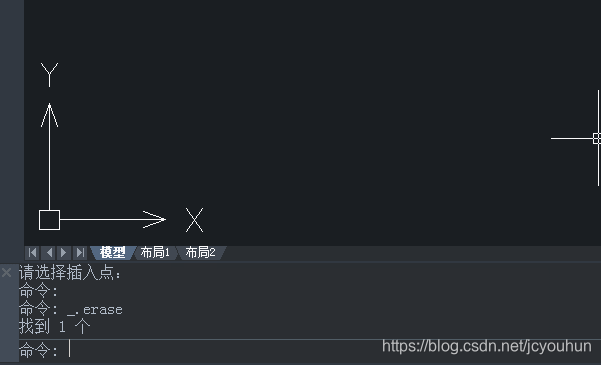

   打开中望CAD软件,在命令行输入pdf2dwg命令(转换为DWG格式),选择需要转换的pdf文件(转换为DXF格式的命令为pdf2dxf)
中望CAD演示

   选择需要转换的页码(输入0转换所有页)输入页码后回车即可进行转换。

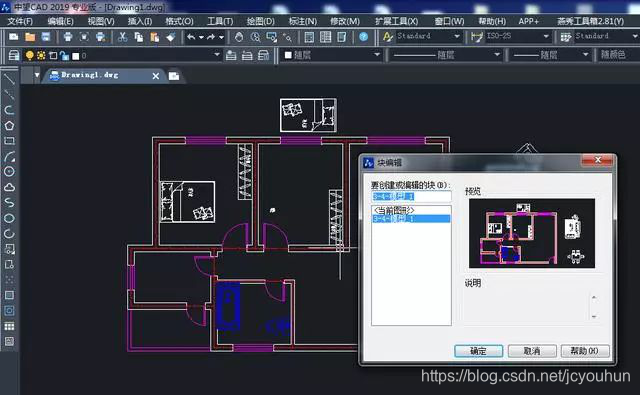

   最后变成了块的形式图纸,这是对比图。
中望CAD演示
中望CAD演示

   以上就是在中望CAD使用过程中,如何将已有的PDF文件转化为DWG格式文件的方法,有兴趣的小伙伴不妨亲自体验下。
