中望CAD快速清理重复对象方法,

中望CAD快速删除重复对象的方法

在使用中望CAD时，删除图形文件中选取的对象需要用到的命令为“ERASE”或依次单击“常用”选项卡 »“修改”面板 »“擦除”，选择一个或多个对象，然后按回车（Enter）键确认删除，除此之外，“DELETE 键”也可以删除选定对象。如果我们要删除大量的重复对象时，这个方法就不够方便。下面我们来看看中望CAD快速删除重复对象的方法。

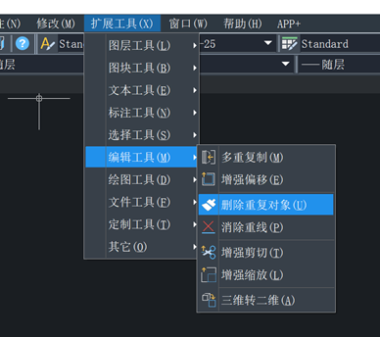

一，我们要用到的命令是“OVERKILL”，或依次点击菜单项的“扩展工具”、“编辑工具”、“ 删除重复对象”，如下图所示。此命令可以删除图纸中重复或部分重叠的对象，将部分重叠或连续的对象合并。

二，执行命令后，鼠标滑动选择对象，然后按回车（Enter）键，即开启“删除重复对象”对话框。

三，然后我们可以根据需要进行设置包括图层、颜色、线宽、线型以及打印样式在内的要忽略的对象特性等，设置好后点击“确定”即可。

OVERKILL 命令可以删除以下类型的几何图形：

1， 删除重复的对象；

2， 删除在圆上绘制的圆弧；

3， 以相同角度绘制的端点重合或局部重叠的线被合并为单一对象；

4， 删除与多段线的直线段或圆弧段重叠的直线或圆弧段。
