9大技巧助力快速切换至中望CAD

对设计师来说，换新电脑或新CAD软件可能并不是一件值得高兴的事。因为要适应新操作，就意味着要压缩工作时间，甚至会延误项目交付时间。有没有一些方法可以实现顺畅的CAD软件切换？

接下来要介绍的9个妙招，就能帮助你将过往的自定义设置无缝转移到中望CAD上。

一、 保留你的命令别名

二、 保留你的工具选项板

三、 保留你的字体和字体映射文件

四、 保留你的线型

五、 保留你的填充图案

六、 保留你的打印样式

七、 生成你的图纸模板

八、 在中望CAD中继续沿用过往插件

九、 设置中望CAD为打开DWG图纸的默认程序

首先，我们需要了解一个常用路径，那就是中望CAD的安装路径。你只需要右键单击中望CAD的桌面快捷方式，选择“属性”，最后点击“打开文件所在的位置”按钮，就可以找到它。

   如何找到中望CAD的安装路径


保留自定义命令别名

在CAD操作中，设计师常通过自定义命令别名来提高记忆和绘图效率。顾名思义，别名可以让你省下输入完整命令名或鼠标操作的时间，快速调用命令。一般情况下，别名都统一存放在软件安装路径的PGP文件中。

那么，如何在中望CAD里继续使用自定义的别名呢？你只需要把中望CAD安装路径里的PGP文件替换成现有的PGP文件就可以了。但切记，只有当你的自定义PGP文件名为“ZWCAD.pgp”的时候，这个操作才能成功。所以，请务必记得重命名文件！

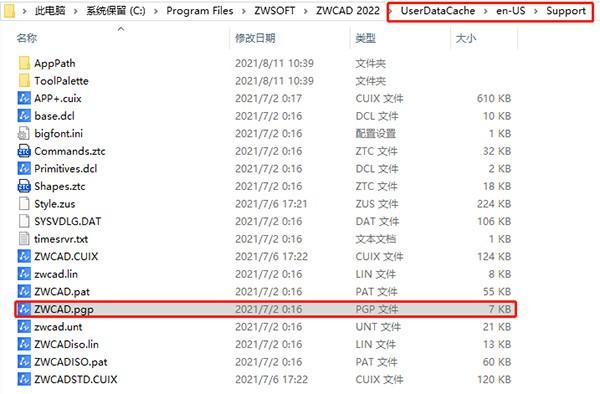

   位于中望CAD安装路径下的ZWCAD.pgp文件


保留你的工具选项板

工具选项板集块、图案和其他实体或工具于一身，是设计师的好帮手。工具选项板的文件格式在中望CAD里是XML，在其他CAD软件中通常是XTP。如果要切换到中望CAD，你可能会想：这么多年积累下来的设计工具能在中望CAD里加载出来吗？

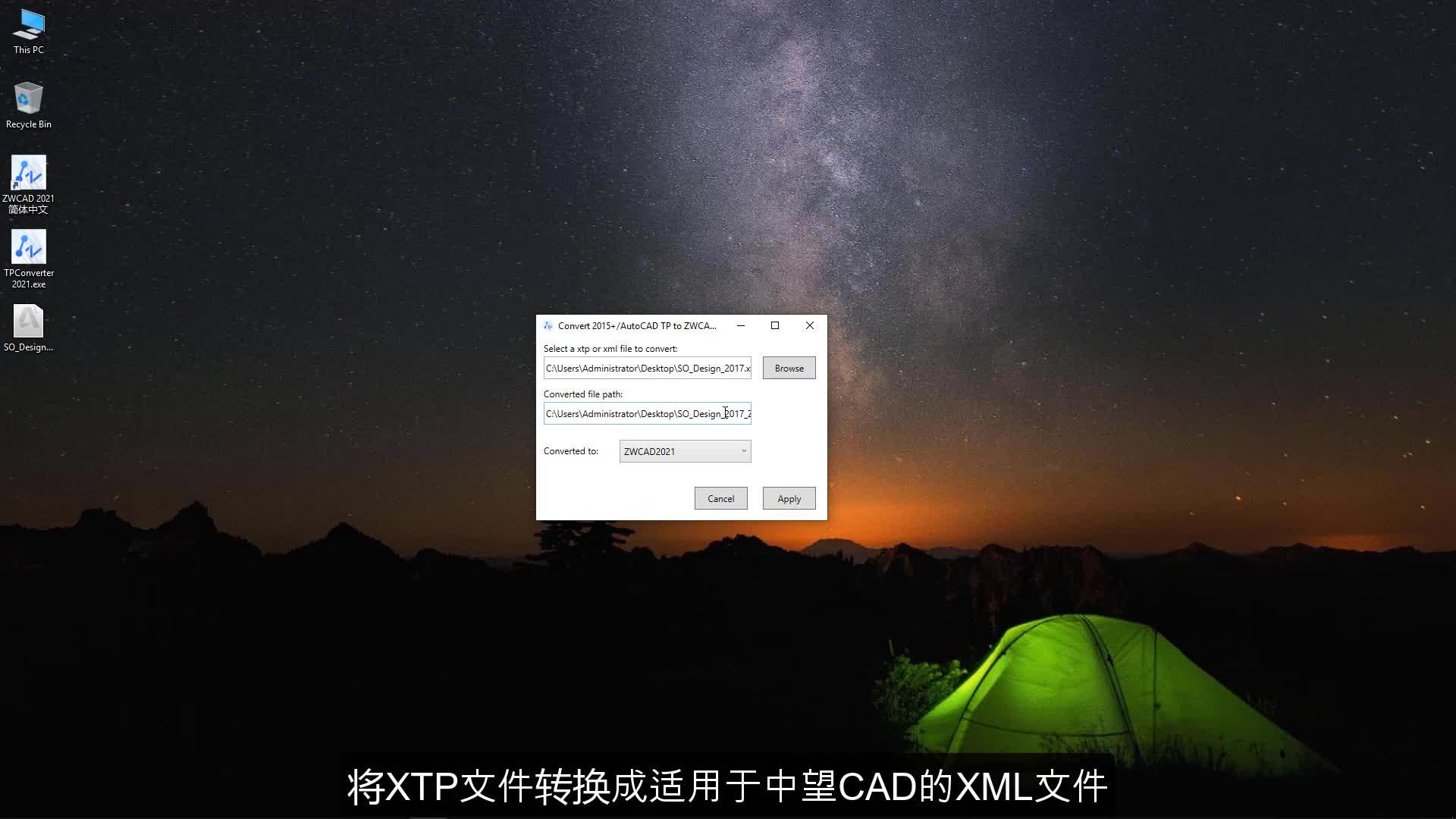

别担心，有了工具选项板转换器（TPConverter），你就可以实现从XTP到XML的一键转换，然后继续在中望CAD里使用你的自定义工具选项板了。

          01:14


注意事项：

一、 此转换器仅能转换自定义的工具选项板。

二、 若工具选项板包含中望CAD里没有的实体，如灯光，则转换无法实现。

三、 如需免费获取此转换器，请邮件联系中望软件技术支持团队。

保留你的字体和字体映射文件

图纸里的文本能否正确地显示出来，取决于CAD软件是否包含相应的字体。通过安装路径下的字体文件夹，你可以了解到中望CAD里可用的字体。另外，字体映射文件（FMP文件）也很重要，因为当中望CAD不含某种字体时，它们能控制图纸中对应文本的显示效果。

当然，我们都知道，一个CAD软件不可能包含所有字体。通过以下两个步骤，你可以轻松扩充中望CAD的字体库。

步骤一：调用ETRANSMIT命令，把图纸里的所有实体（包括字体）打包成一个ZIP压缩文档。

步骤二：将此ZIP压缩文档中的字体文件移动到中望CAD安装路径下的字体文件夹中。

   自定义中望CAD的字体库


同样的，你只需要操作两步，就可以更改字体映射文件，从而控制图纸文本对应的字体缺失时，这些文本会如何呈现。

步骤一：在其他CAD软件的安装路径下，复制FMP文件。

步骤二：将此文件重命名为“zwcad.fmp”，并将其粘贴到中望CAD的安装路径中。

   保留你的线型和填充图案


线型文件包含了可以在图纸中加载出来的线型。在中望CAD里，zwcad.dwt图纸的对应线型文件是zwcad.lin，而zwcadiso.dwt图纸的对应文件是ZWCADiso.lin。与之类似的文件是填充图案文件，它们包含了填充命令中可用的图案。在中望CAD里，zwcad.dwt图纸的对应填充图案文件是ZWCAD.pat，而zwcadiso.dwt图纸的对应文件是ZWCADISO.pat。

看到这里，你可能会好奇，ZWCAD和ZWCADISO这两个文件名之间的区别是什么？答案是，以ZWCAD命名的文件符合ANSI标准，而名为ZWCADISO的文件则符合ISO标准。

如果想要在中望CAD里继续使用你的特殊线型和填充图案，你只需要把中望CAD安装路径下的LIN和PAT文件替换为现有的这两种文件。就像替换别名文件一样，你要记得重命名这些文件，否则此操作无法生效。

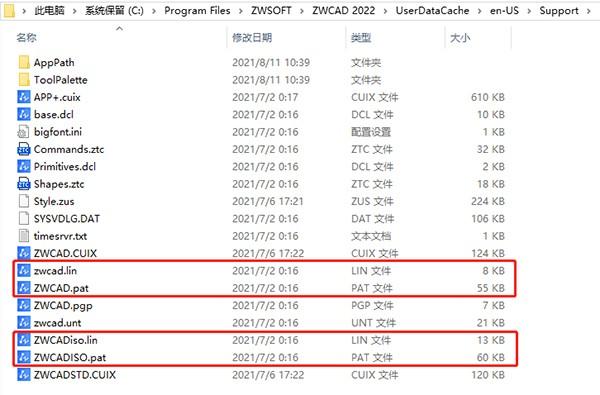

   位于中望CAD安装路径下的线型和填充图案文件


保留你的打印样式

一般来说，CAD软件中会有两种打印样式文件，分别是CTB文件和STB文件。CTB文件包含基于颜色表的打印参数，常用于纸质打印。而STB文件包含基于样式表的打印参数，可以通过CONVERTCTB命令，从CTB文件转换得到。这两种文件一起决定了不同颜色的实体的打印效果。

怎么在中望CAD里复用已有的打印样式？很简单，你只需要动动手指，将所需的打印样式文件移动到中望CAD安装路径下的Printstyle文件夹就可以了。

   添加打印样式文件到中望CAD


生成你的图纸模板

一个好的CAD模板能大大提升绘图的质量和效率。它可以包含预设图层样式、标准标注样式、常用的快捷键、鼠标手势，等等。

如何在中望CAD里继续套用这些设置呢？这里有一招！打开中望CAD，自定义各种参数，最后把图纸另存为DWT文件。点击下方视频，即可观看详细操作步骤。

另外，如果想要在每次启动中望CAD时都使用这个模板，你可以调用QNEW命令，然后在弹出的“选项”对话框中，将其设为默认模板。

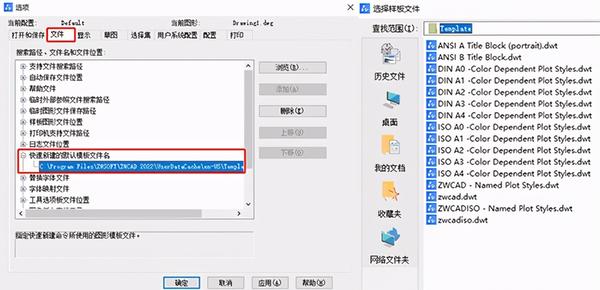

   用QNEW命令将自定义DWT文件设为默认图纸模板


在中望CAD中继续沿用过往插件

对于很多CAD用户来说，插件是锦上添花，甚至不可或缺的提效工具。因此，中望CAD能否兼容目前在用的第三方插件，是很多设计师都要考虑的问题。

如果你也有这个疑问，不妨去中望软件的应用生态页面看看。除了在这个网页上列举的第三方插件，中望软件技术支持团队还提供专业的插件移植服务，如有需要，请邮件联系我们。

设置中望CAD为打开DWG图纸的默认程序

当你已经开始使用中望CAD，设置中望CAD为打开DWG图纸的默认程序就非常有必要了。不然的话，每次都要选择文件打开方式，那可比双击打开图纸麻烦多了。那么，要怎么设置呢？这里有两个解题思路。

方法一：右键单击一个DWG文件，点击“打开方式”下的“选择默认程序”选项，然后将中望CAD设为打开DWG图纸的默认程序。

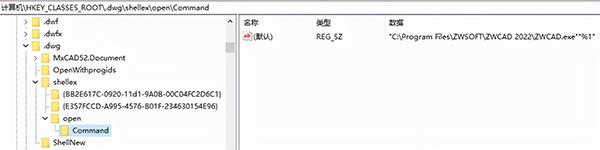

方法二：根据Computer\HKEY_CLASSES_ROOT\.dwg\shellex\open\Command，找到注册表中Command文件夹的路径，将默认项的值改为"C:\Program Files\ZWSOFT\ZWCAD 2022\ZWCAD.exe""%1"。

   将中望CAD设置为打开DWG图纸的默认程序


看完以上的这9个小妙招，相信你对快速切换到中望CAD已经有了十足的把握。
