CAD大师级引线标注技巧:10年经验分享

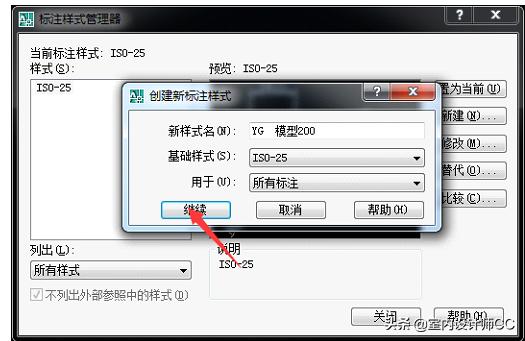

1.室内设计中标注一般怎么设置?

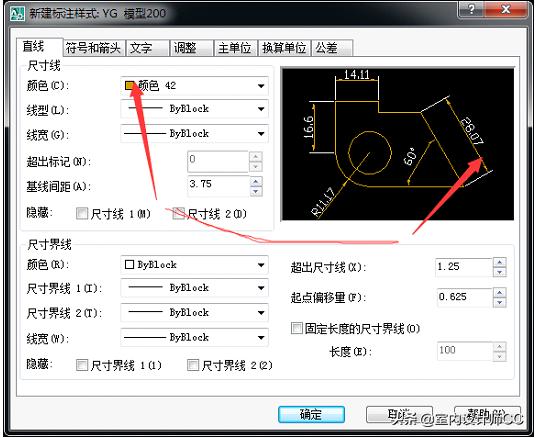

这里的颜色指的则是右边这个预览图的这条线,一般来说不建议用太亮的颜色。



这个就是尺寸界线,尺寸界线的颜色和尺寸线一样即可。



这个就是固定尺寸界线的长度,可以与上图进行对比。



再到符号和箭头把第一项和第二项调整到建筑标记(室内设计建筑设计通用)



引线我们调整到点或者实心闭合箭头(这里为点,右上角看不出来)


箭头大小我们之后再讲



再换到文字调整文字样式,任何文字样式我们都用CAD自带的样式,方便别人阅览

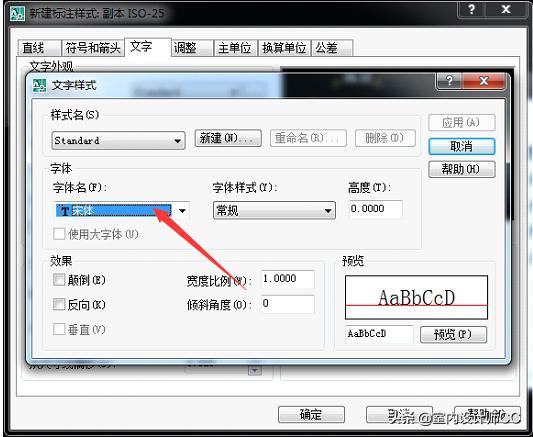

把字体改一下(CAD自带就行)



文字颜色对应的即是数字颜色,填充颜色我们改为无。

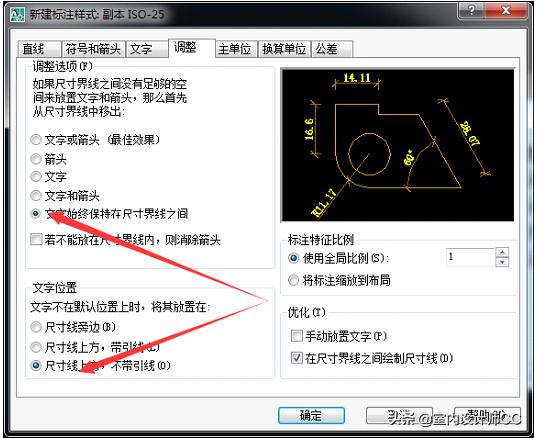

换到调整截面,这样选择,其他的不动即可。

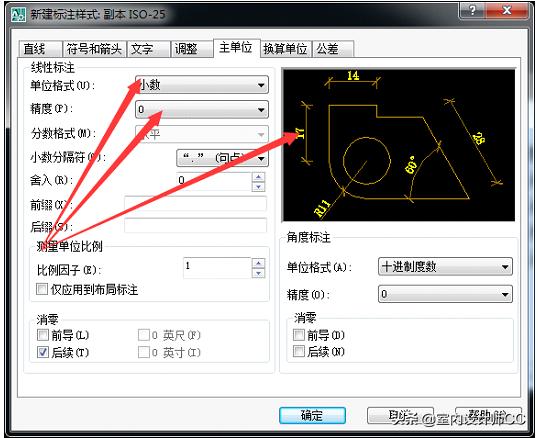

把单位格式调整到小数,精度调整为0,这时候我们能看到右边的预览图没有小数啦。


再把舍入值改为5,我们标注的尺寸会自动舍入到5或者10。

就不会有1234.6789这些数字了,标注多了看的就很麻烦。

第一个问题到这里,后又文字高度和符号箭头高度的问题往下看。


2.文字高度到底设置多少比较合适?

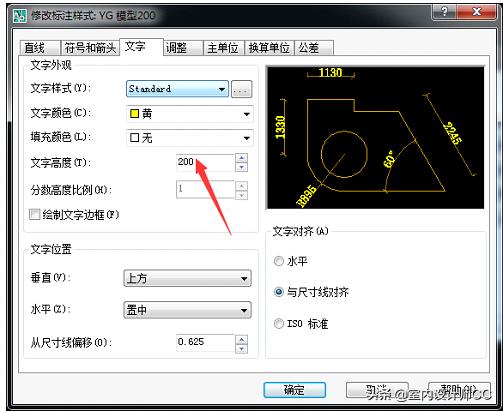

这里我随便设置一个文字高度

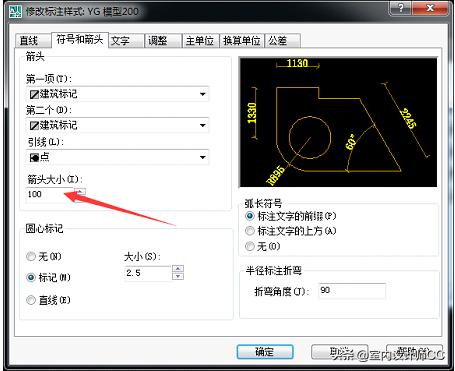

箭头大小为文字高度一半即可,特殊情况可以调整



超出尺寸界线与起点偏移量调整到文字高度一半,固定尺寸界线长度问文字高度2倍

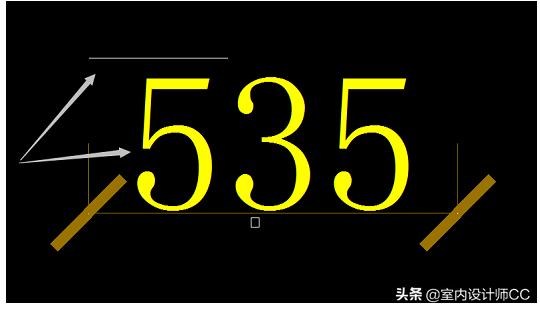

那么我们来看下在模型空间绘制一条200长的线条和文字高度200的联系


这样就能够发现这一个数字的宽度刚好一条200模型线条的宽度
