CAD设计师的工作效率，很多时候往往不是取决于你的操作速度，更不存在什么一键绘图的神仙操作，而是能在有需要的时候选择最合适的命令和解决方法。

能做到这一步，必定以对功能命令了然于心为前提， 早前的按字母分类记忆命令的方法随着大家的不断支持，已然来到今天“M”命令。

对于【M】-移动命令，毫无疑问大家熟悉得很，所以我们就不细说了，除此之外，M字母开头的命令你还能想到其他吗？

以下截图均来自中望CAD 2020专业版

1、特性匹配(MATCHPROP)快捷键MA

或许大家对特性匹配这个词不太熟悉，但换成格式刷的话，相信大家会哦~的一声。

格式刷在其他办公软件用得很多，它的便利之处就在于能把源对象的特性复制到目标对象，在CAD亦是如此。

特性匹配顾名思义只把相关特性复制，包括颜色、图层、线型、厚度、文件和尺寸标注等。

下面演示一下

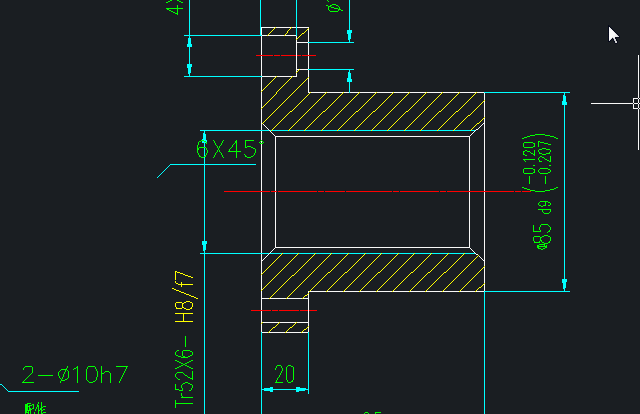

选取源对象后，将在命令窗口显示源对象要被复制的特性。目标对象可选择一个或多个对象作为目标对象，将特性复制到目标对象上。

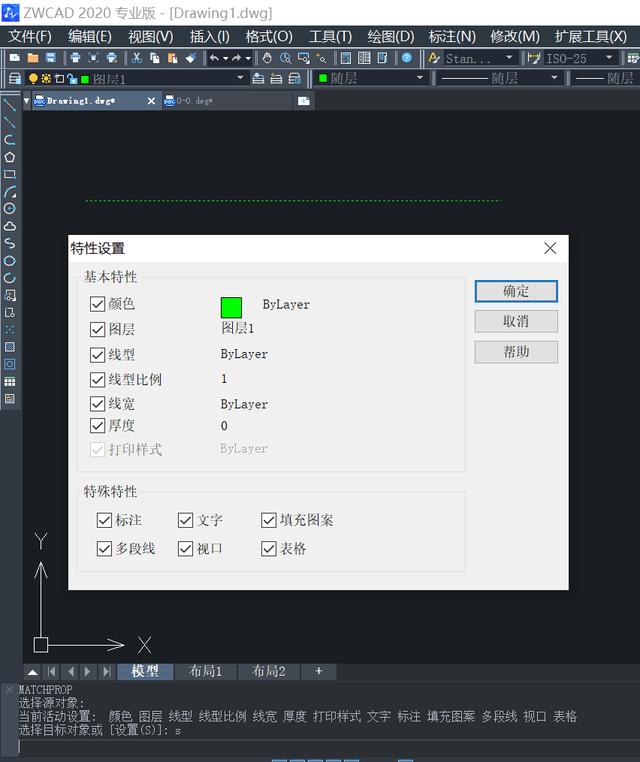

开启“特性设置”对话框，可在对话框中选择要复制到目标对象上的特性。默认情况下，系统会将所有特性复制到目标对象

2、定距等分(MEASURE)快捷键ME

通过指定分段长度来放置相等间隔的标记，标记可以是点对象或图块。

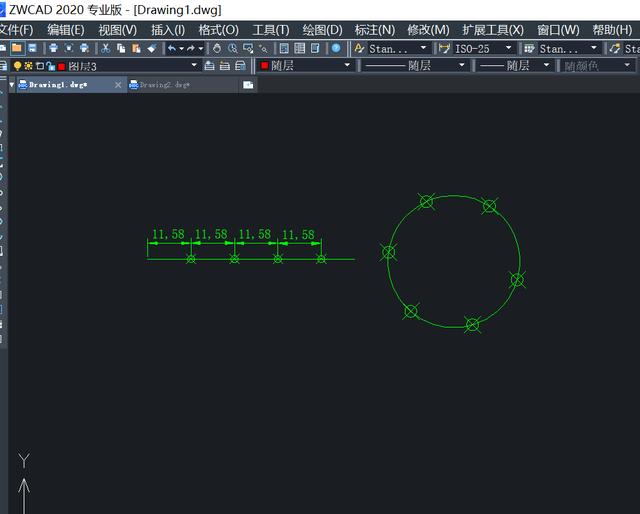

沿着选定的对象，从距离选择点最近的端点开始放置标记，设置“点样式”可使点标记更直观。

为了能清晰查看标记放置位置，可用 POINT 命令修改点的样式和大小。

若选取的对象为圆，定距等分的起点为当前捕捉角度的方向与圆的交点。

例如：当捕捉角度为 0 时，从圆心为起点、圆与 X 轴正方向交点处开始，沿逆时针方向放置等分标记。

3、加载自定义文件(MENULOAD)

加载自定义文件，控制界面元素的显示。输入要加载的自定义文件名称。在加载新的自定义文件后，在工具条上点击鼠标右键，将在右键菜单上体现分组功能，按组来显示工具条或菜单名。早期版本中的菜单文件(mnu、mns、menuc)在高版本CAD中菜单文件为(cuix) 。

在启动CAD后如果发现菜单异常或，或无显示，可使用此命令检查菜单文件是否加载正常，如菜单没有加载可以手动加载菜单文件。菜单文件可在软件的安装路径系找到

例如中望CAD的安装位置为：

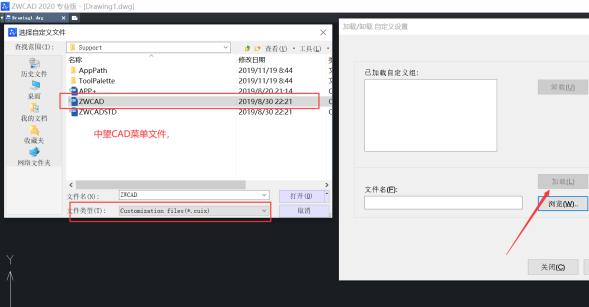

(D:Program FilesZWSOFTZWCAD 2020甥敳䑲ataCachezh-CNSupport)在此路径下找到zwcad.cuix文件进行加载即可。

当系统变量 FILEDIA 设置为 1 时，开启“加载/卸载自定义设置”对话框。当系统变量 FILEDIA 设置为 0 时，在命令行提示用户输入自定义文件名。

4、匹配字高(MATHEI)将选定文字对象的字高应用到目标文字对象。

选择匹配字高的源对象：选择一个单行文字或多行文字对象作为源对象，选定文字对象的高度将应用到目标文字对象中。

选择匹配字高的目标对象：选择一个或多个单行文字或多行文字对象，选定目标文字对象的字高将修改为已选择的源文字对象的字高。

注意：匹配字高命令(MATHEI)不要和特性匹配(MATCHPROP)混淆。特性匹配(MATCHPROP)可复制的特性包括颜色、图层、线型、厚度、文件和尺寸标注等而匹配字高(MATHEI)将选定文字对象的字高应用到目标文字对象。

系统变量：

MAXACTVP：一个布局中可创建任意多个视口，每次最多可激活的视口数则由 MAXACTVP 系统变量来控制。此变量的设置不影响打印视口的数目。预设值为 64 若活动视口数超过 MAXACTVP 的设置值，将自动关闭超出的视口。

MEASUREINIT：创建新图形时，设置默认的图形单位(英制或公制)。而且此变量还在选择了图形单位后，还根据不同图形单位确定了填充图案和线型文件以及使用的样板。

0 英制；指定填充图案文件和线型文件的类型为英制

1 公制；指定填充图案文件和线型文件的类型为公制

MSOLESCALE：输入值为正数时，按数值大小进行缩放；输入值为 0 时， 按 DIMSCALE 值进行缩放。
