CAD绘制紫荆花技巧

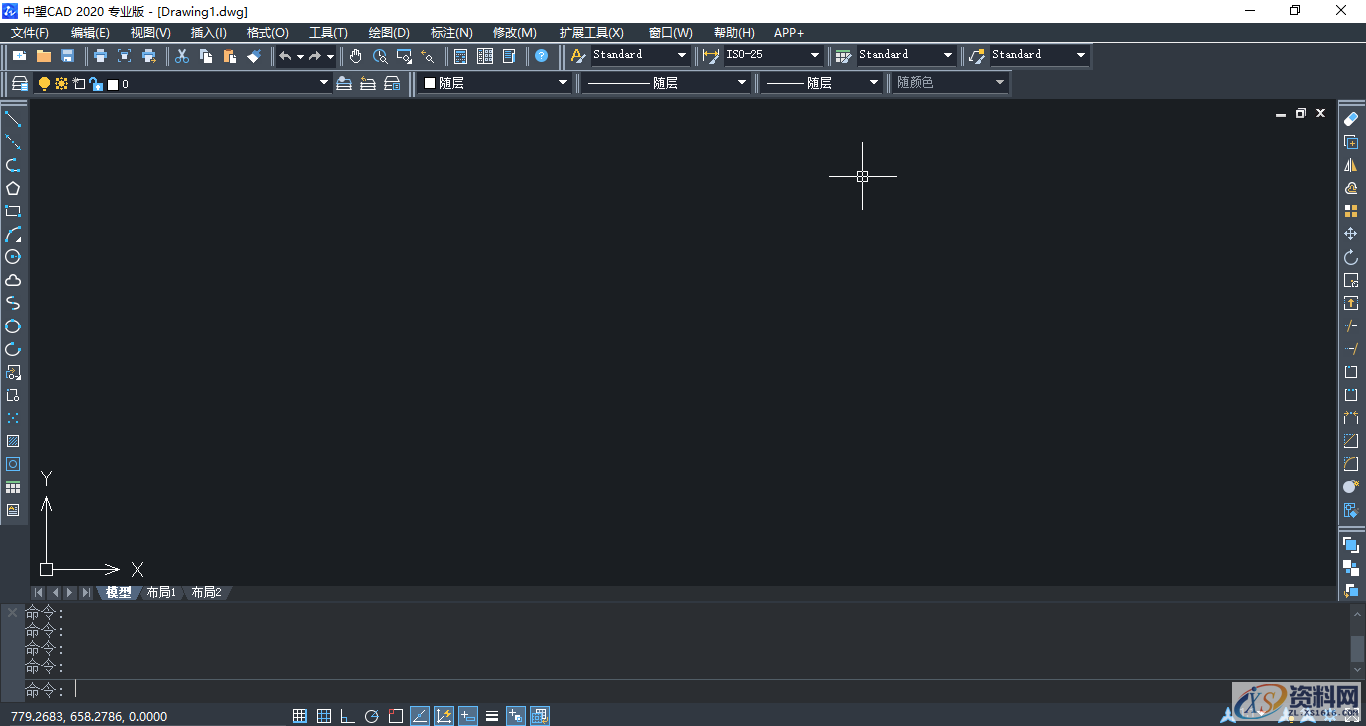

1.首先,我们打开中望CAD软件,打开绘图区域。

CAD紫荆花绘制方法


2.我们需要用圆弧命令,来绘制花瓣,命令如下:

(1)A,回车

(2)300,120,回车

(3)310,165,回车

(4)350,188,回车

(5)A,回车

(6)350,188,回车

(7)345,182,回车

(8)344,175,回车

(9)A)回车

(10)344,175,回车

(11)334,149,回车

(12)310,147,回车

(13)A,回车

(14)310,147,回车

(15)302,130,回车

(16)300,120,回车

(17)A,回车

(18)300,120,回车

(19)301,134,回车

(20)306,148,回车

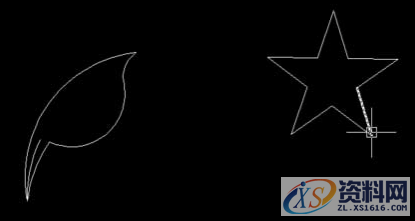

执行完以上命令,花瓣的形状就绘制完成了。

CAD紫荆花绘制方法


接着,我们需要绘制五角星,命令操作如下:

(1)POL,多边形画正五边形

(2)L,直线连接

(3)E,删除五边形

(4)TR,修剪多余的线段

这样五角星就绘制完成了。

CAD紫荆花绘制方法


把五角星缩小移动到花瓣中,命令操作如下:

(1)SC,回车

(2)选择五角星,回车

(3)指定基点(左键单击)

(4)输入缩放比例。回车(连续缩放只合适大小)

(5)M,回车

(6)选择五角星,回车

(7)左键单击,指定基点

移动鼠标,将五角星移动到花瓣中的合适位置。

CAD紫荆花绘制方法

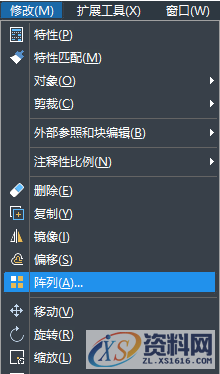

5.执行【修改】-【阵列】,激活阵列命令

备注:这里可以直接输入“AR”回车,也可以在右边的工具栏中点击阵列的快捷图标。

CAD紫荆花绘制方法


6.调整阵列参数

(1)选择环形阵列

(2)选择中性点为花瓣的尾部(300,120)

(3)项目总数改为5,

(4)填充角度不变,为360,

(5)选择对象:整个紫荆花瓣

(6)确定

7、这样美丽的紫荆花将绘制完成了。

CAD紫荆花绘制方法
