“独在异乡为异客，每逢佳节倍思亲”。代表团圆的月饼是中秋佳节最具祝福意义的食品和礼品。本次三维CAD趣味教程教大家如何通过中望3D的高效三维CAD设计功能，在10分钟内快速完成月饼的三维CAD建模，非常适合初学者快速掌握CAD技巧，为朋友，家人送上与众不同的“祝福”！接下来跟大家分享如何“六步绘月饼”——制作中望3D牌月饼三维CAD模型的具体步骤。

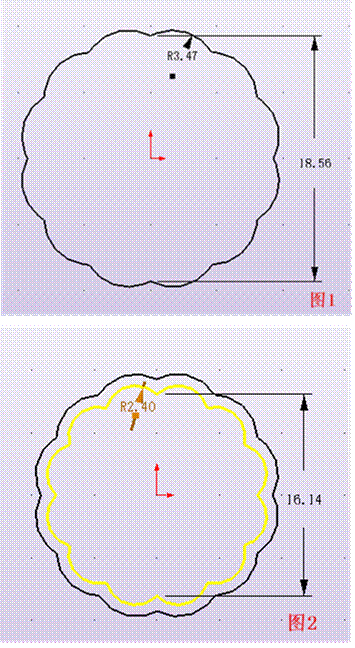

1、新建一个多对象的文件，命名为“中秋月饼”。创建一个新的零件，命名为“月饼”。插入草图—选择XY平面，进入草图模式绘制草图1，如图1 所示。退出草图。在这里提醒大家一个中望3D小技巧，此处可以先建立一个十二边形，然后在边上画弧即可。接下来继续插入草图——选择XY平面，绘制草图2，如图2 所示的图形（黄色部分即为草图2），退出草图模式。

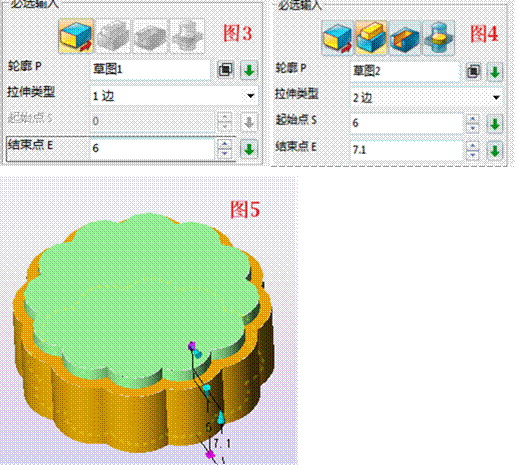

2、选择造型—拉伸，轮廓选择草图1，拉伸类型为1边，结束点设置为6，其余选择默认选项，确定，参数如图3所示。接着选择拉伸命令，轮廓选择草图2，拉伸类型为2边，起始点为6，结束点7.1，进行加运算，参数如图4所示，效果图如图5所示。

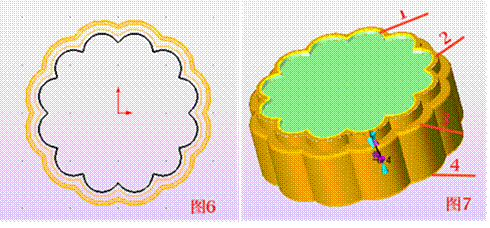

3、以图5所示上表面为草图基准面，进入草图模式，绘制如图6所示图形。在这里，大家可以利用偏移曲线命令向内偏移2mm，设计效果会更好，退出草图模式。选择造型—拉伸命令，轮廓选择草图3，拉伸类型为1边，结束点为-0.4。拔模角度选择17度，效果如图7所示，然而分别对图7所示图形的1、2、3、4各边进行倒圆处理。

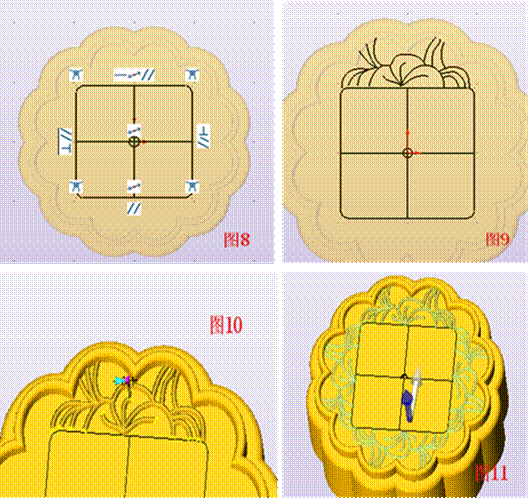

4、插入草图，以图7上表面为基准面（图7 绿色部分），效果如图8所示，退出草图。继续以上表面为基准面，进入草图模式，绘制如图9所示图形。到了这一步，各位可以发挥自己的创意，利用中望3D的高效设计特点，制作属于自己的个性花纹。
5、选择造型—杆状扫掠，选择图9所绘制的曲线，进行杆状扫掠处理。效果如图10所示，确定后选取刚创建的杆状造型进行阵列操作，方向为Z轴，数目4，角度为90度，确定后如图11所示。

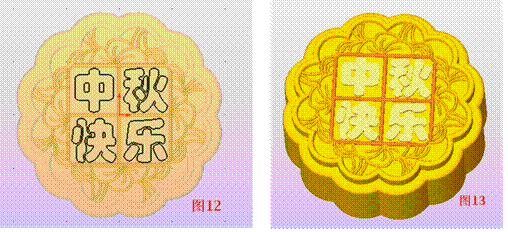

6、选取图8所示的草图4，同样进行杆状扫掠操作。建议相比花纹处的杆状要粗一些，作品的效果会更精美。选取图7处上表面为基准面插入草图，绘制如下图所示的字体“中秋快乐”，退出草图，效果图如图12所示。选取造型—拉伸，以图12所绘草图为轮廓，拉伸类型为1边，结束点0.5，拉伸出如图13所示的造型。

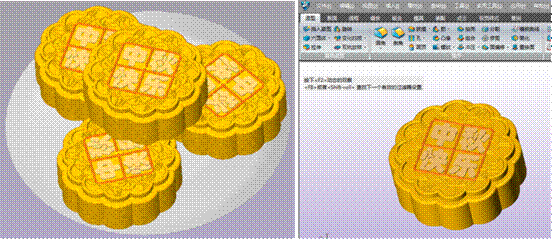

这样，月饼的三维CAD模型便新鲜出炉了。该三维CAD趣味教程利用中望3D高效的CAD设计特点，使得整个CAD绘制过程非常简易、快速。
