哈喽,各位小伙伴们好。今天,小编以案例的形式给大家介绍一下中望CAD的高级功能—三维建模应用。
本节我们以一套建筑图纸为案例,介绍该案例的坡屋顶三维模型制作。由于该案例的坡屋顶三维模型制作步骤较多,所以我们分两期介绍该屋面的建模方法。
图纸如下:

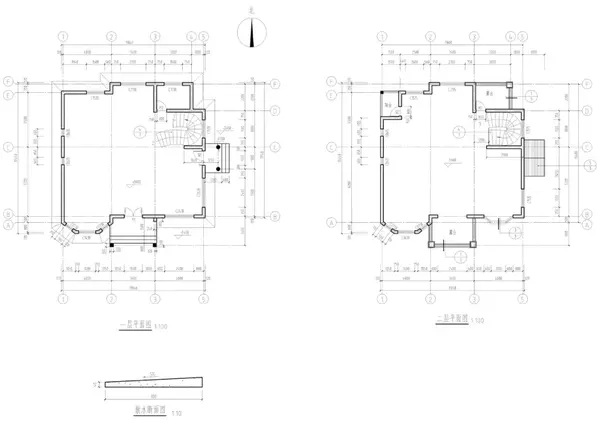

图1

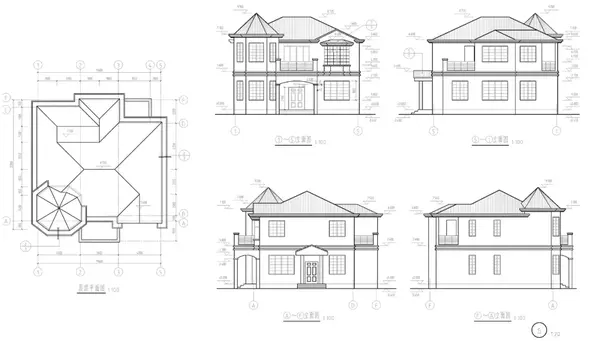

图2

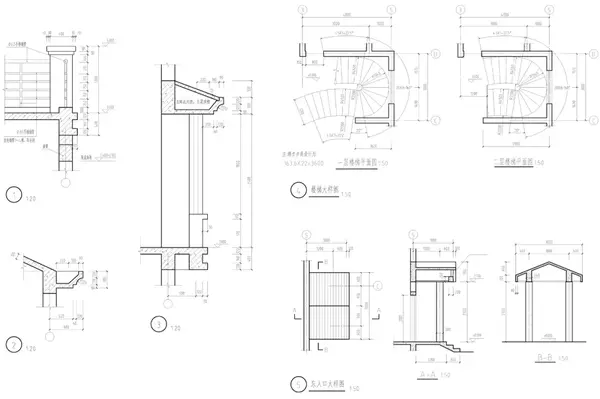

图3
根据图2中的平面图和立面图可以得知以下信息:①该建筑的屋面为不等坡屋面;②该屋面为有组织排水,设有排水天沟,且天沟的节点详图绘制在图3的编号2上;

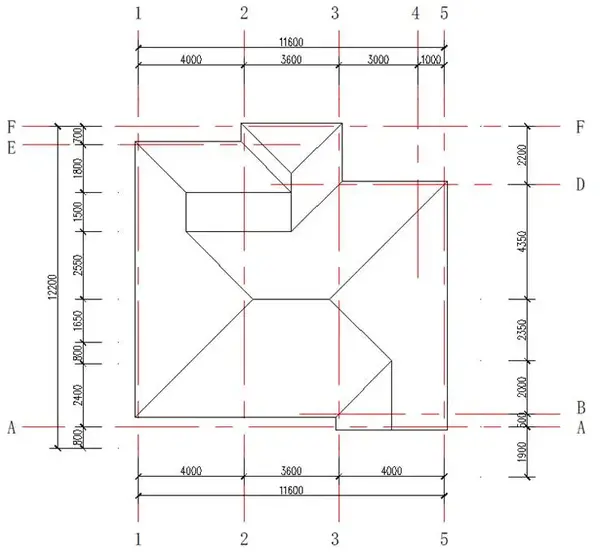

首先,根据图2“屋顶平面图”使用绘图命令绘制出所有轴线并标注相应的尺寸及轴号;
然后,根据各张图纸信息,使用多段线、直线、偏移等命令完成抄绘图2中的屋顶平面图(左下角的八角屋顶暂时忽略);

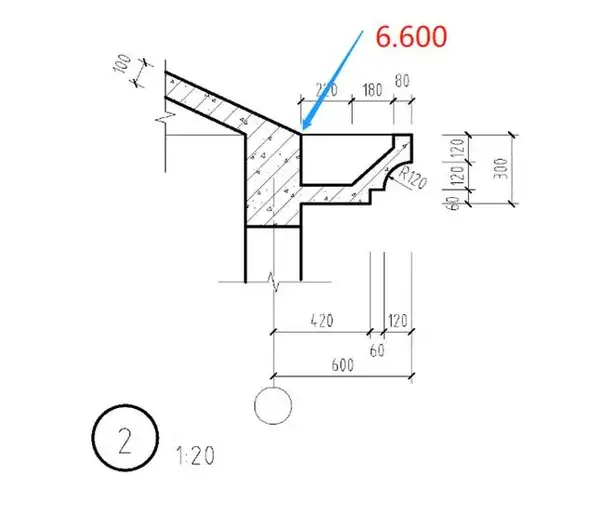

根据图2中房屋的立面图标高以及图3的天沟详图可得知,房屋四周的屋檐投影线的标高为6.600
而中间的大屋面的屋脊线标高为8.735;因此可得知,屋面高度为8.735-6.600=2.135
(1)使用构造线等命令将大屋面的正立面绘制出来:

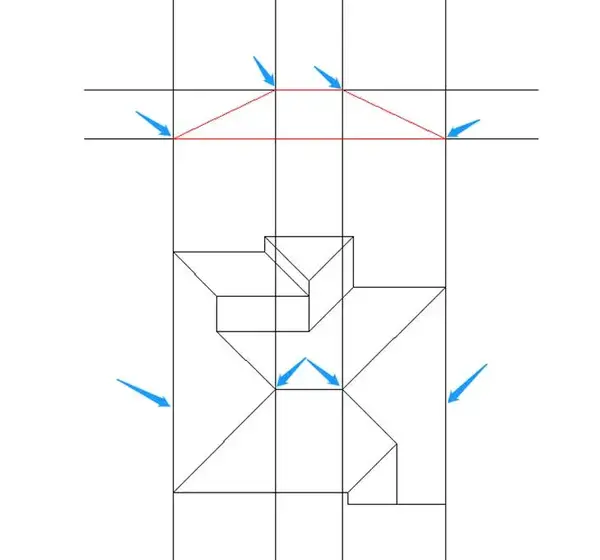

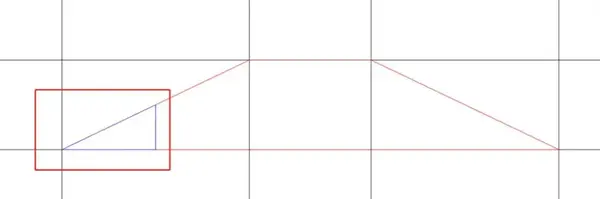

(2)然后在正立面图中描绘一个三角形:

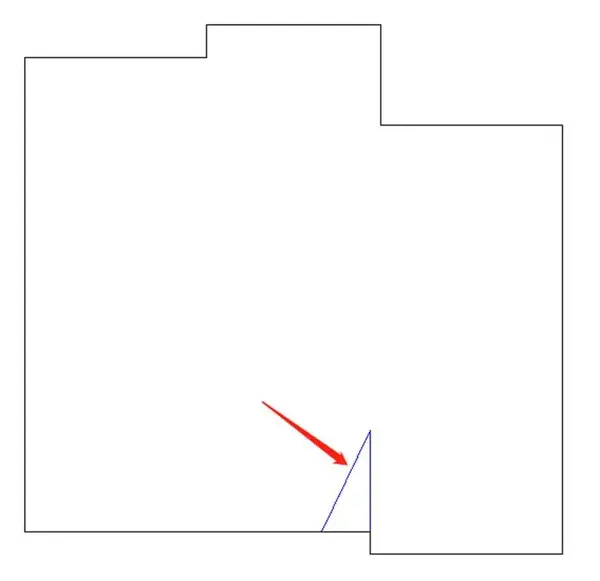

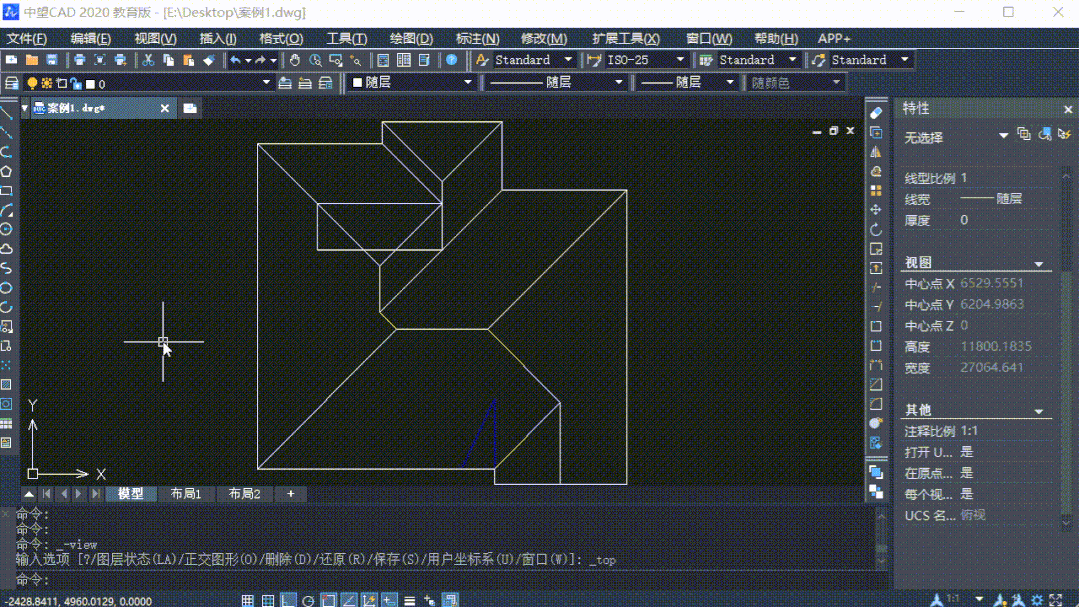

(3)将平面图的屋檐线复制出来,并使用简化命令【J】合并为多段线后,将刚才所绘制的三角形旋转90°放置到如下图所示的位置:

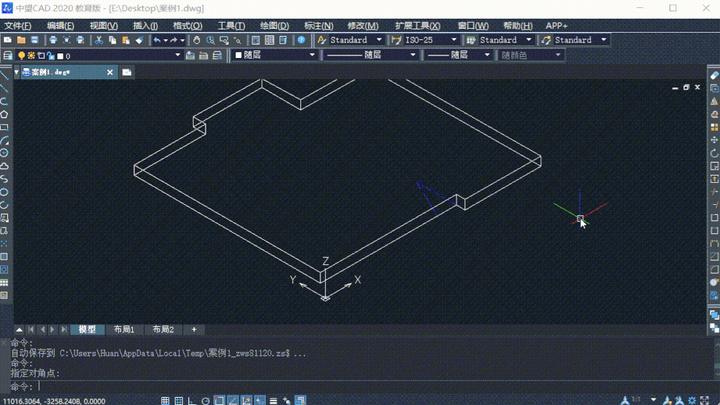

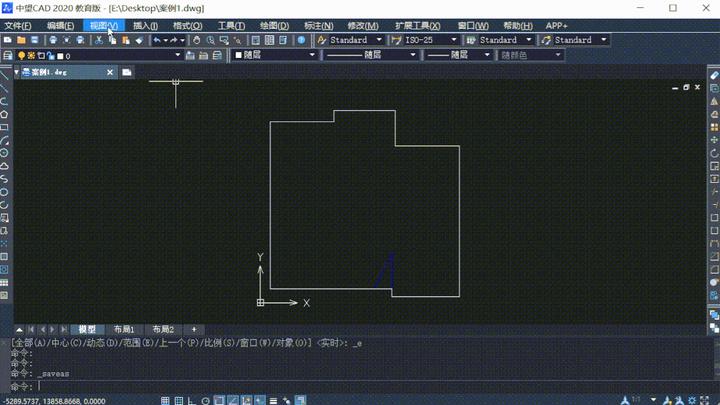

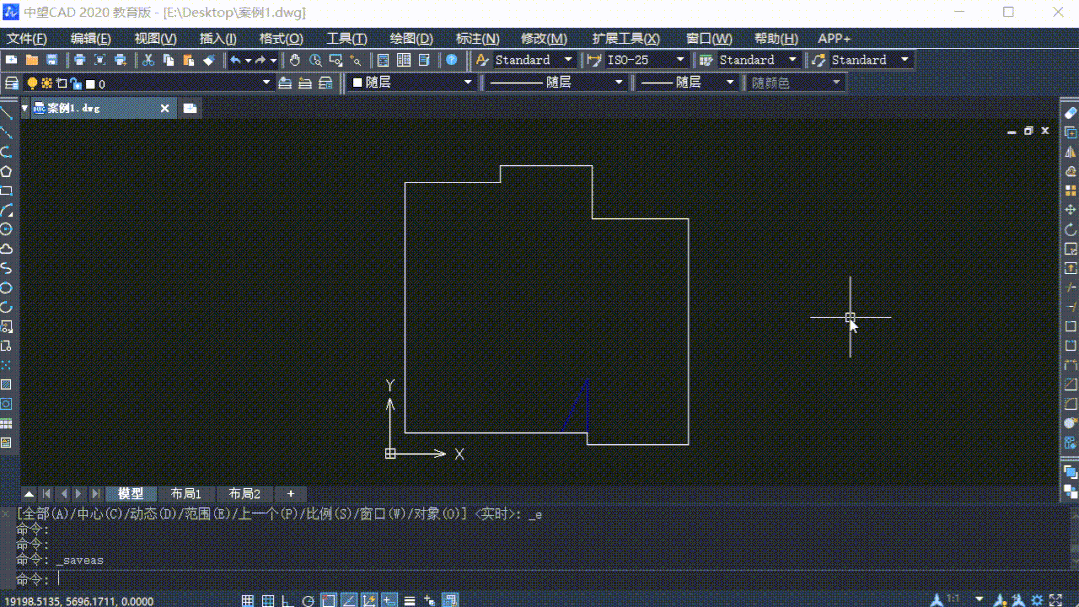

(4)点击“视图”下拉菜单,找到“三维视图”,切换到“西南等轴测”,后使用“拉伸命令【EXT】”将屋檐线拉伸500mm的高度:

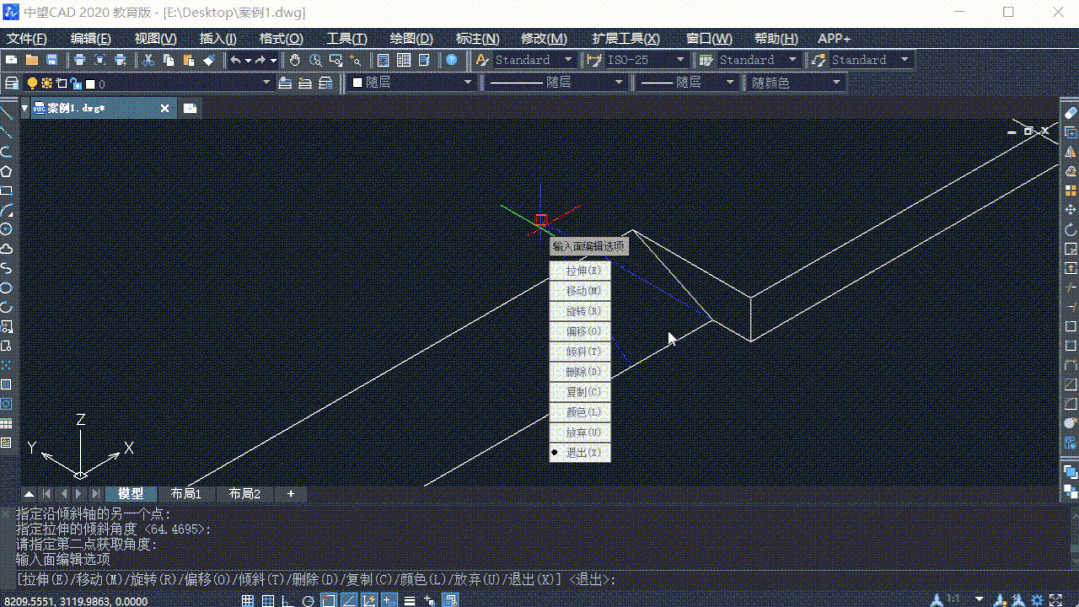

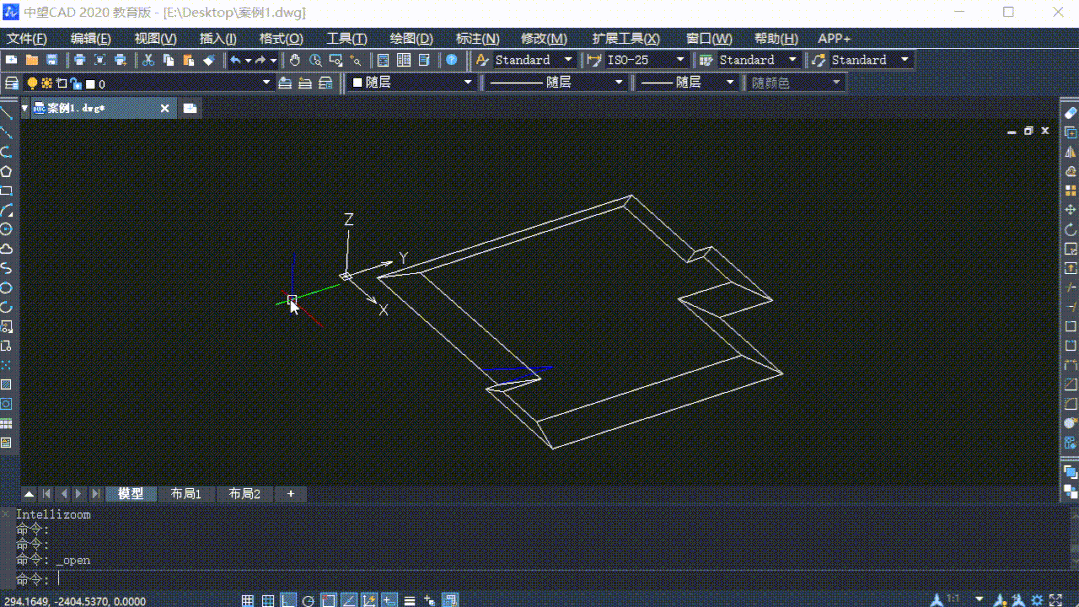

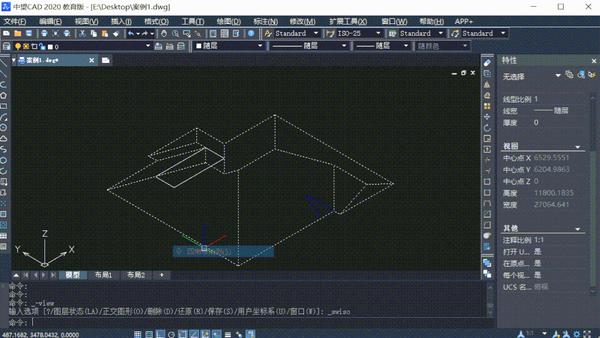

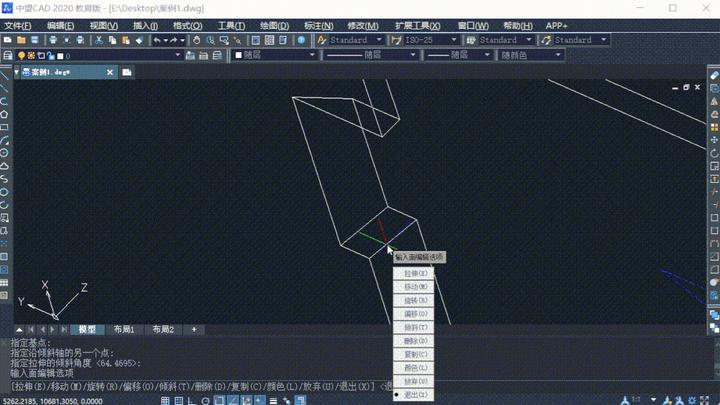

(5)点击“修改”下拉菜单,找到“实体编辑”,选择“倾斜面”命令,将所拉伸的模型侧边修改为倾斜面,使用方法如下图所示:

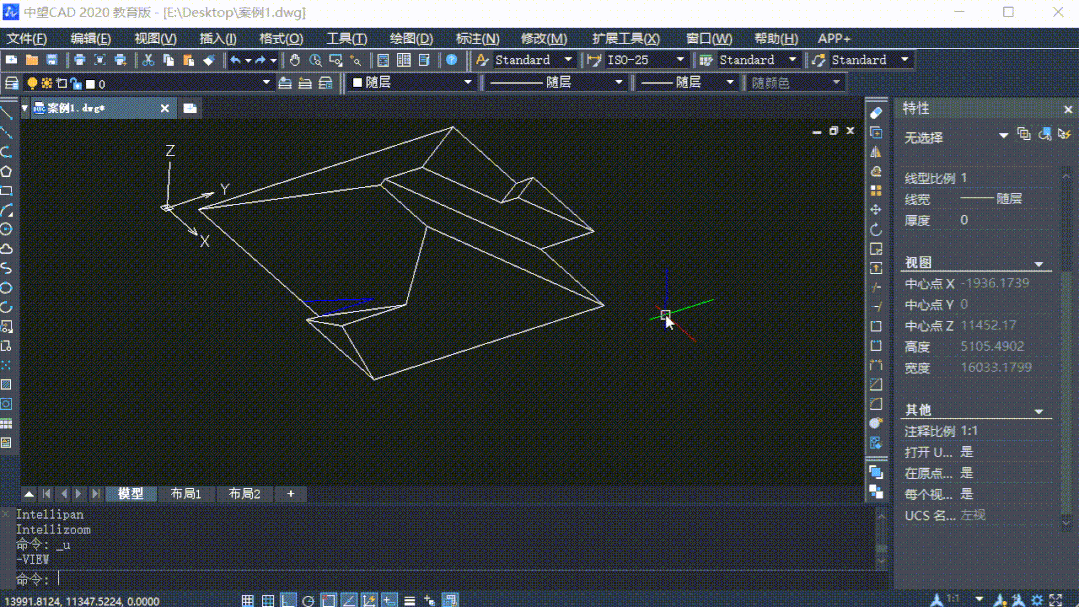

(6)点击“修改”下拉菜单,找到“实体编辑”,选择“偏移面”命令,分多次拉伸屋面高度,使用方法如下图所示:
(7)切换至“俯视图”,根据图2中平面图的尺寸绘制一个1500×4000的矩形,并放置到适当位置:

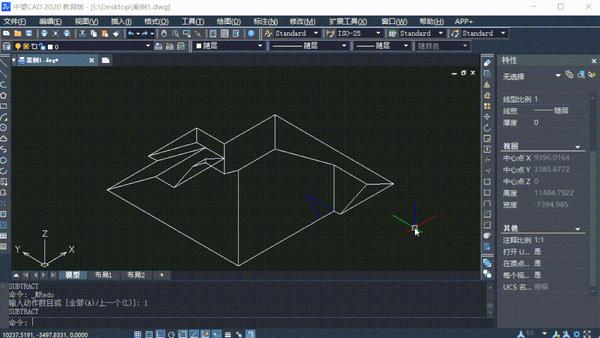

(8)切换到“西南等轴测”使用“拉伸命令【EXT】”将矩形拉伸3000mm的高度,再点击“修改”下拉菜单,找到“实体编辑”,选择“差集”命令,使用方法如下图所示:
(9)再次使用“倾斜面”命令,使用上述同样的方法获取倾斜角度参数后,将布尔运算所得到的垂直面修改为倾斜面,如下图所示:
(10)最后,根据详图2/3中所标注的板厚参数100mm,点击“修改”下拉菜单,找到“实体编辑”,选择“抽壳”命令,对屋面施加板厚参数,使用方法如下图所示:
