中望CAD 2022新增IFC功能：二维CAD与BIM的无缝连接

BIM（建筑信息模型）已成为建筑行业内的一个热词，它的理念核心是在建筑工程全生命周期内，实现可视化和量化分析，提高工程建设及协作效率。同时让建筑设计师能突破二维CAD图纸局限，在三维可视化的空间角度及逻辑思维下更直观地进行思考与创新。

市面上有不同类型的BIM软件，如建模类、仿真分析类、信息管理类、项目协同类等等，它们参与到建筑全生命周期内，扮演着不同角色。而BIM软件中传输数量最多的非几何信息的文件格式就是IFC。IFC作为一个中间文件格式，常用于不同BIM软件之间的数据交互共享，可以减少文件传输中信息丢失的问题。

但一般情况下，这些BIM软件多多少少存在内存大，运行慢等问题，那如果我们只是想要简单查看、提取、处理IFC文件数据，有没有更“轻便”的软件或应用支持呢？中望CAD 2022的IFC文件格式新功能就很好解决了这个痛点。除了支持IFC导入查看外，新版还支持IFC结构树面板、数据提取等功能。

IFCIMPORT命令：快速导入查看IFC文件

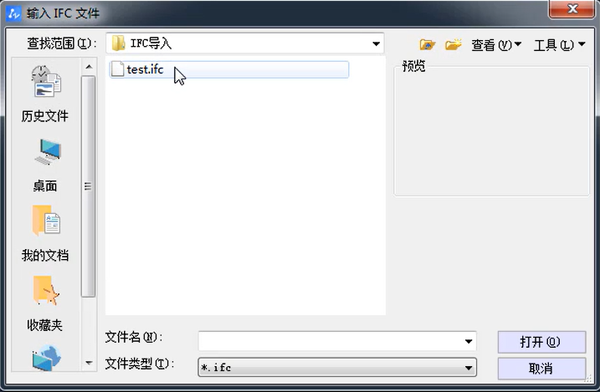

在中望CAD 2022命令行中输入IFCIMPORT，你可以从弹出的对话框中选择所需的IFC格式文件并导入以进行查看。目前软件内支持导入的IFC格式类型包括以下5类：IFC 2X3, IFC4.0, IFC 4X1, IFC 4X2和IFC 4X3，基本涵盖了市面IFC主流格式

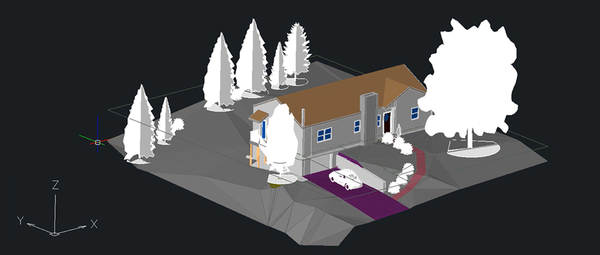

经多次测试，我们发现，在软件内导入常规大小的IFC文件的速度都是比较可观的。比方说，在上面视频的案例中，打开30MB的IFC格式文件，最多仅需5秒。

   导入IFC文件


IFC结构树面板：直观显示模型构件及其建筑信息

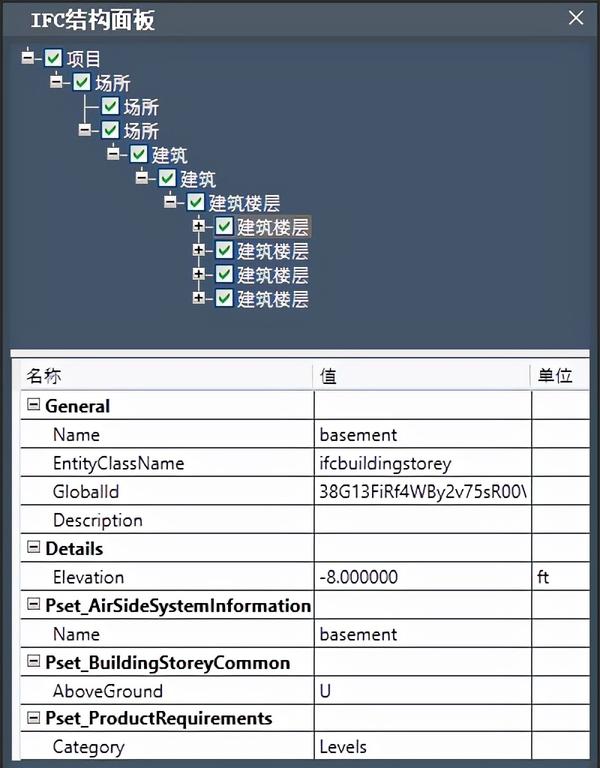

当成功导入IFC文件后，IFC结构树面板会立即自动弹出。这个面板分为两个部分：一个是按层级显示模型构件的结构树，这便于查看IFC模型中单个对象具体数据及对应对象在模型空间的高亮显示，也可以直观了解建筑模型构件间的场所和楼层关系；另一个是按表格形式显示构件建筑信息的属性列表，便于对象数据建筑信息的提取及导出。

   IFC结构树面板


在IFC结构树面板中，还有不少隐藏的“惊喜”。例如点击“+”或者“-“按钮，你可以展开或折叠结构树。通过选择或取消选择结构树中的节点，你可以控制对应的构件在模型空间中是否可见。并且当你在结构树中选择任一构件时，模型空间视图会自动缩进和定位到已选构件的位置。同时在属性列表中，你能了解到所选构件的建筑信息，如点击楼层节点，你可以知道楼层名称，层高等。

数据提取：轻松创建含IFC属性的明细表

除了能查看IFC模型和IFC结构树外，你还可以通过数据提取功能从IFC模型中提取所需的IFC构件信息，并基于已提取的IFC属性信息，生成明细表并对外输出，方便BIM模型的设计沟通。

首先导入IFC图纸并输入DATAEXTRACTION命令，然后选择需要提取数据的IFC块。接着，我们可以按IFC构件的类型、属性等对已选数据进行筛选。完成数据筛选后，可预览数据提取表格内容，也可以对表格样式进行自定义设置。完成以上步骤后，即可导出表格，可选择以表格形式插入到当前图纸中，也可导出为外部表格文件或ZEX文件。

   选择需提取的IFC构件信息


不容错过的其他IFC功能

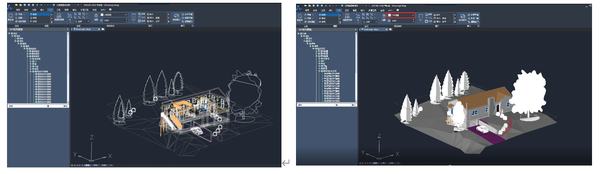

除了上述的介绍外，你还可以通过修改模型视觉样式让导入的IFC模型更美观。也可以让导入的IFC对象按构件类型对图层进行自动分类和命名。

   修改视觉样式让模型更美观


中望CAD 2022支持导入IFC主流格式文件，意味着用二维CAD即可查看复杂的IFC模型，属于一个较大的突破。
