中望CAD2019三大新功能揭秘

那一年,中望开始推出拥有自主产权的CAD平台软件

这一年,中望CAD不断接受用户意见并加以改进,自主理念从没间断

而今天,中望CAD2019版正式上线

心生唏嘘的同时也应展望未来,在工业软件这条路上,望Sir是帅的,噢,我们是可信赖的。当然,要做到这一点,我们只有不断给大家带来更友好的用户体验,因此,中望CAD2019版不会是终点!

那么,2019版究竟会带来怎样的友好体验呢?OK,话不多说,就让望Sir带大家先行了解一下2019版具体有什么新功能的改进

1、动态块,极大节省你的设计时间

对于块,相信使用过这功能的小伙伴都不会陌生,把常用的零件做成块,在实际应用时直接调用会非常方便。举个例子

这一组螺钉图形,就可以分别把它们做成普通块

大家应该立刻能发现问题所在,如果是一些系列化图样,如机械零件、建筑设施、电器元件等,倘若每一个型号都做成一个块,这估计还没享受到这功能带来的便捷之前,就已经累得够呛了。而将一个系列图样做成一个块,通过“参数”和“动作”进行约束管理,这就是动态块功能的精髓所在。

有小伙伴会问,制作动态块,不也是要处理这些图样吗?难道不麻烦?


问得好,理论上动态块包含的可选择性内容越多,那么制作动态块的过程就越复杂,动态动作需要逐个添加,同时需要注意避免各动作之间的干涉,这些前期的准备工作的确要花点功夫,但是正所谓磨刀不误砍柴工,完成动态块的设置之后,在进行动态块的调用和管理时,望Sir觉得大家会爱上它的。

2、注释性与注释比例 高速规范打印图纸

说到注释性,我们不得不先说一下打印图纸。在绘图时,通常是按1:1比例绘图的,而根据纸张的大小,会选择按1:100、1:200等比例进行打印,在布局设置或者打印时设置都可以。而且,无论选择哪种打印比例出图,关于文字高度、标注箭头大小等元素都是有要求的。

说到这里大家应该开始意识到问题的关键性了,假设我们需要将一张1:100的图改成1:200进行打印,甚至因为实际需要,打印成1:20、1:10等等的图,大家有没有想过,在模型空间中,我们只能设置一个标注样式,而关于文字高度等有要求的元素全部都要修改一遍。

注释性就是针对这个打印需求而存在的功能,以尺寸标注为例。

在模型空间对同一尺寸标注设置不同的注释性比例,图为对标注设置了1:5和1比1的比例。

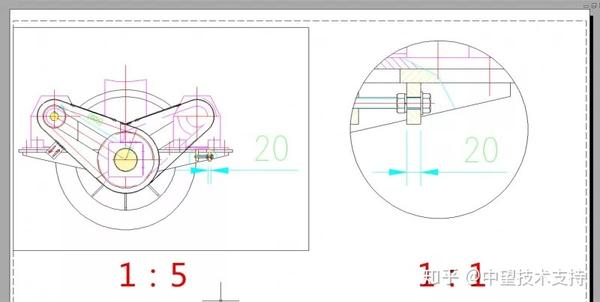

在布局空间同样选择1:5和1:1时视图的实际显示


可以看到即便打印多种比例的图纸,只要设置好注释性比例,打印出来的图纸的尺寸文字高度可以保持一致性。

3、PDF底图插入 重描还原你的CAD图纸

关于PDF底图插入功能,对于不小心损毁的图纸能起到一定的修复补救作用,有同学会问,那跟插入一张JPG有什么分别。


分别可大啦,PDF上的图元对象是可以捕捉的,相比起重新画图,后者的作用不言而喻了吧。最后要提醒大家一点,一定要有备份的好习惯!
