CAD绘制马桶平面图教程

使用CAD绘制图形非常方便，那么如果我们想要绘制一个马桶的平面图，该怎么操作呢？接下来将为大家介绍在CAD中绘制马桶平面图的详细步骤，有需要的小伙伴们可以参考一下！

1、首先，打开中望CAD软件。

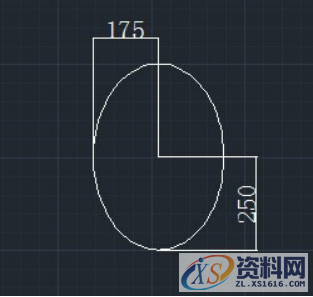

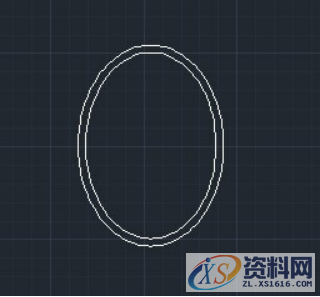

2、点击【椭圆】命令或命令行输入【EL】,在视图中绘制出一个水平轴为175mm,垂直轴为250mm的椭圆；再点击【偏移】命令，把这个椭圆往内偏移20mm如下图所示。

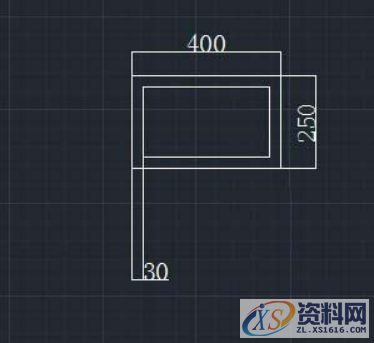

3、利用【矩形】命令（REC）,绘制一个400mmX250mm的直角矩形；再执行偏移命令（O），将直角矩形向内偏移30mm.

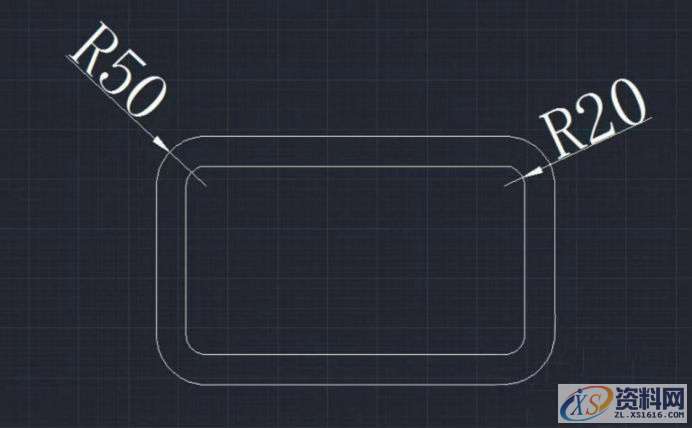

4、利用圆角命令（F），根据命令行提示，选择“半径（R）”选项，再输入半径为50mm,然后分别选择外侧矩形的二条交叉线进行圆角，用同样的方法再次设置半径为20mm,对内矩形进行圆角操作。

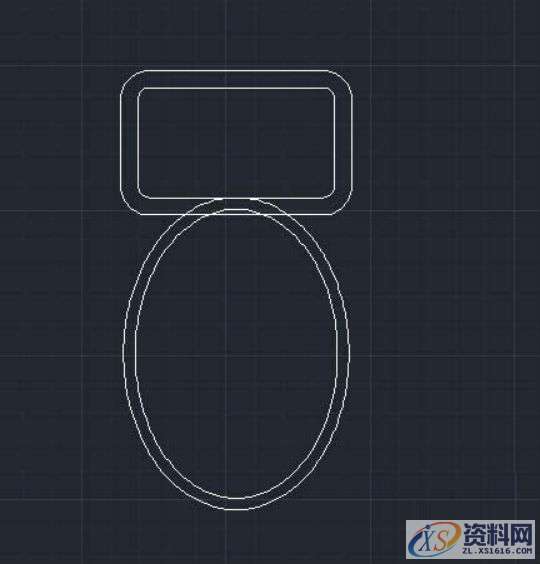

5、利用“移动”命令（M），选择前面所绘制的二个椭圆对象，再按【F3】键对象捕捉模式，捕捉到椭圆上侧的象限点作为基点，再捕捉内侧矩形的下侧水平线段的中点作为目标点。

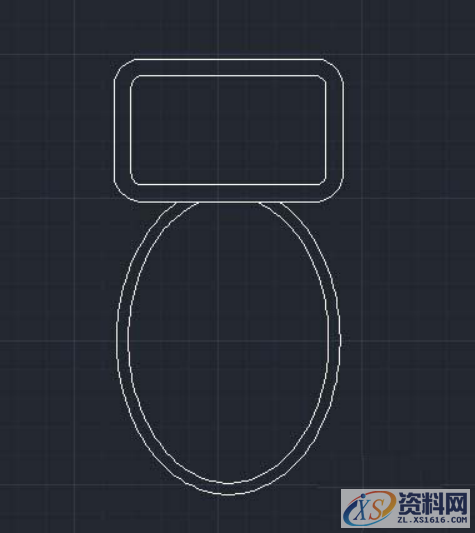

6、利用“修剪”命令（TR），连续二次按空格键，修剪矩形和椭圆相交的椭圆线条。

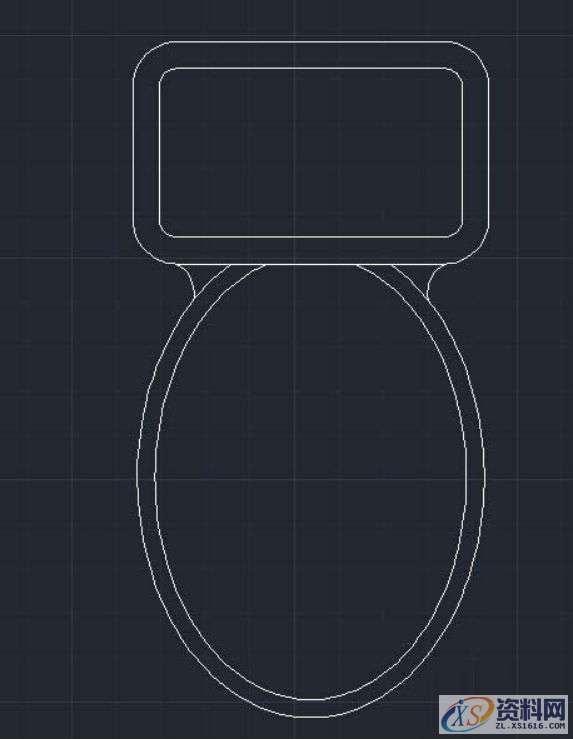

7、利用“圆弧”命令（A），过矩形左下侧的点和椭圆上的一点绘制一条弧线，并将多余弧线进行修剪（TR）操作，最后执行“镜像”命令（MI）,将这条弧线水平镜像到右侧，坐便器就绘制完成了。

以上就是CAD中绘制马桶平面图的详细步骤，如果操作一遍不太熟练的话大家可以多练习几遍，希望可以帮助到大家！
