CAD比例详解:新手必读

不知道你是否遇到过这么一种情况:在一个A4大小的图框画一个接近满框的图形,在打印的时候却发现图形很小根本不符合模型空间的实际情况。

看似明显是比例问题,但又不知道究竟是什么比例出现问题。

因为,CAD中关于比例的设置实在是太多了,是绘图比例?还是全局比例?还是注释性比例?

对于CAD初学者来说,简直不要太混淆!

既然如此,今天我们就来详细解释一下,关于CAD各种比例的作用。

CAD版本:正版中望CAD2020专业版(最适合新手入门的CAD软件)


一、绘图比例

CAD绘图比例默认都是1:1,代表在CAD中,绘制1mm长的距离就是实际的1mm了,当然,单位可以换。

基本上这个最好不要增加了,没必要。


二、出图/打印比例

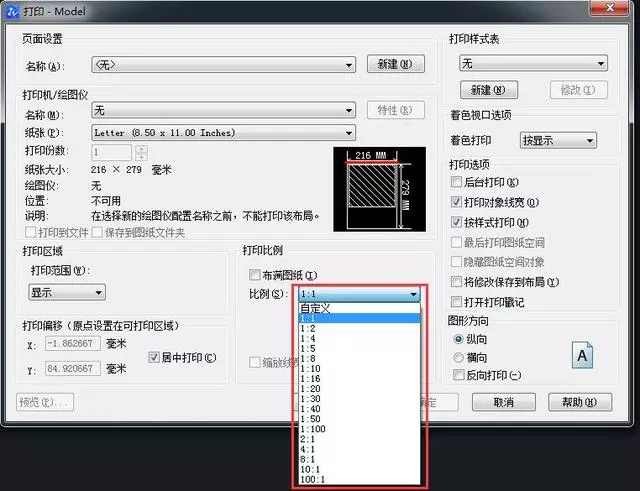

中望CAD中的图形是电子文件,要打印出图纸,需要按照一定的比例打印出图。

在这里要明白3个要素,图形、实物和图纸。

无论图形单位是什么,图纸反映的是与实物的关系。


以1:100来说明,意思就是图纸上的1代表实物的100。

例如以mm为单位画图,画1m长需要1000个单位,按照1:100来打印的话,图纸打印出来是多长呢?

实物1m,除以100,图纸就是10mm。

例如以m为单位画图,画1m长需要1个单位,也是按照1:100来打印,图纸打印出来是多长?

依然是以实物1m,除以100为准则,图纸也是10mm。

这是打印时以毫米为单位的讨论结果。


三、全局比例

这个是属于标注样式里面的,可以控制标注的数字和箭头比例大小的。


GIF


四、测量单位比例

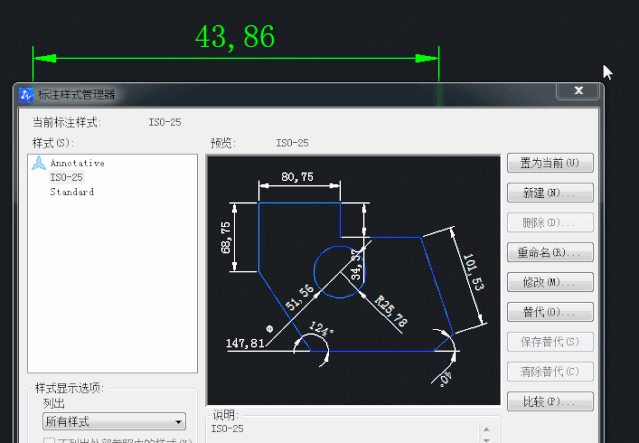

这个也是属于标注样式里面的,可以放大缩小标注的数值,如下图,放大10倍。


GIF


五、注释性比例

1、文字注释性。其意义在于,如果是非注释性文字,那么在布局空间中,调整比例,文字会随着比例变化而变化。

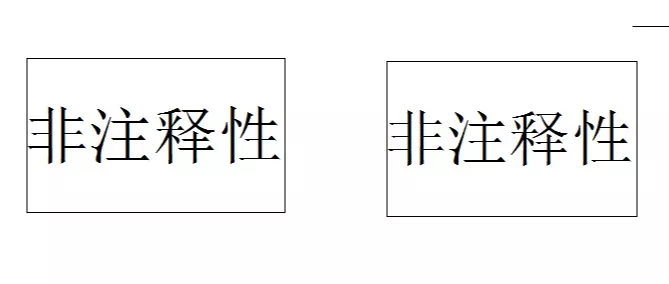

如下图非注释性文字,在布局空间开了两个视口,比例分别调整1:1和1:5的显示效果。

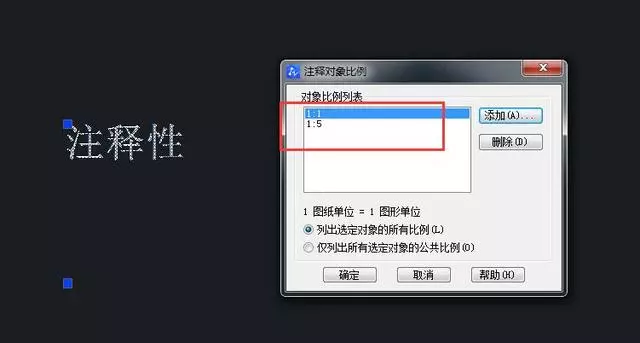

如果我们定义注释性文字,并设定一个比例,例如1:5,那么同样在布局空间调整比例为1:5和1:1,会是以下的结果。

可以看到,只要文字注释性添加了相关比例(图为1:1和1:5),那么只要在布局空间调整相对应的比例,那么文字大小是一样的。

GIF


2、标注注释性。和文字注释性差不多的意思,这里就不多说了。



六、视口比例

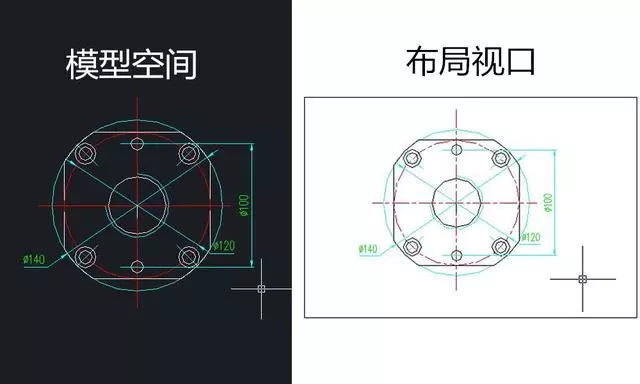

在布局空间中,视口比例的存在,在一张图上画不同比例的图形,就不再需要人为缩放图形了,所有对象都是1:1画了。用图纸空间出图,自然打印比例是1:1了,这样,视口比例与打印比例毫无关系,而是与图纸比例有关,既然与图纸比例有关,那不同的比例就要开不同的视口,设置不同的视口比例。


总结:模型空间出图靠打印机来调整图纸比例,在布局空间则可以先调整好比例后打印,不必依赖打印机了调整。
