CAD隐藏操作揭秘：让你事半功倍

对于还是小白的新手设计师来说，是还没有一套属于自己的操作习惯的，这个阶段大多数新手设计师都是通过参考别人的优点，取其精华之后，逐渐形成适合自己的习惯。

01、将图块创建在0层

这个0层之前已经不止说过一次了，关于继承性什么的，如果不在0层创建的图块，那么插入之后会回去原来的图层，这样创建图块就没有多大意义了。

02、关于修改

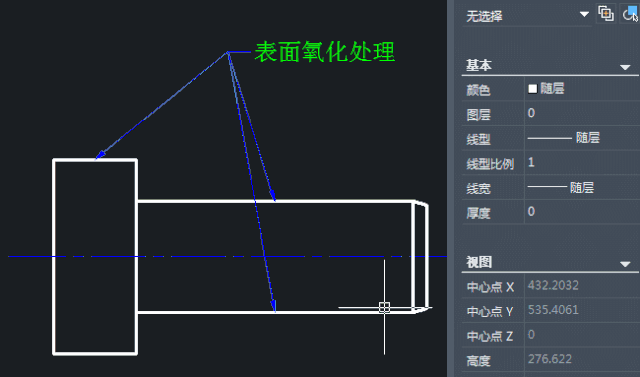

有些人喜欢在特性管理器修改但个线段的线型比例，其实是一种很不好的习惯。

例如大家应该都试过，画图刚开始画中心点划线，发现怎么出来实线啊，线型也没选错啊。

通常我们的线型比例和出图比例保持一致就可以了，所以改也是改全局线型比例，而你选中对象在特性管理器当中改，仅对所选线型起作用，这样的话，图元线型的真实比例是LTSCALE比例和单个对象比例因子的乘积。

GIF

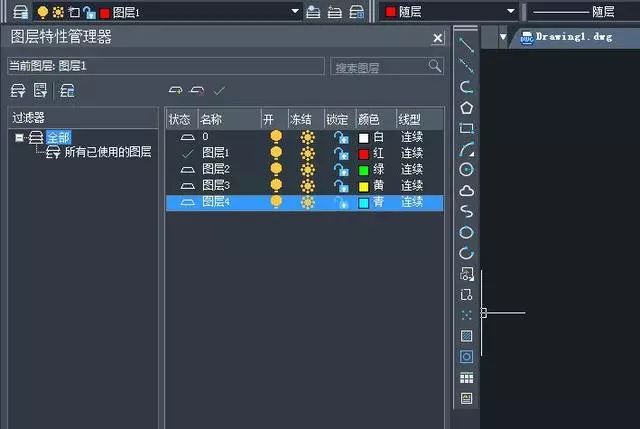

也有些人喜欢在创建新图层的时候，即便画写简单图形，也要强行赋予对象线型、颜色和线宽。其实如果真的是比较简单，让它默认随层就好，要改就单独设置，当然，最后还是看自己的需要。

03、关于炸开

1、标注对象不要随便炸开

尺寸标注本来就是应该作为一个对象去处理，不然编辑起来会很麻烦。

GIF

如果希望炸开单独修改尺寸，一就是数值不准确想要手动改，但这不太对。二就是添加直径符号，公差等。

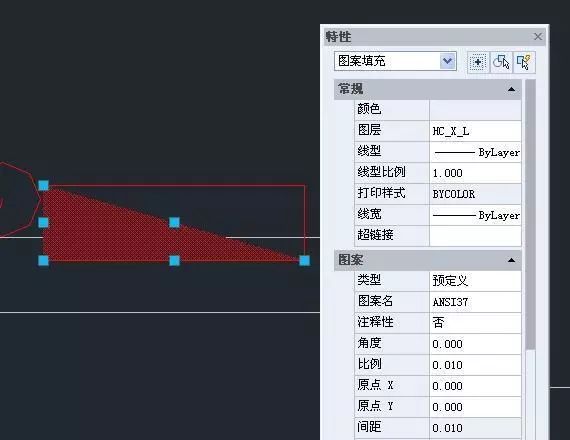

2、填充图案也不要随便炸开

之前单独说过一个案例，就是楼层消防栓因为填充图案不当，导致炸开之后全是数不清的线条，一张图纸下来会变得大到让CAD都打不开，所以。

04、多行文字和单行文字

有人说这两者到底用哪种会比较好，你觉得呢？

单行文字快捷键是DT，多行文字快捷键是T，如果按照使用频率越高越简单的原则，那么我们有理由相信T使用的人更多。

只要在使用多行文字的时候，不要在编辑器单独设置字体、颜色和大小等属性，如果写中文，先设置中文文字样式，这样大家就可以放心多使用多行文字了。

05、不要画重线

这个问题很多CAD设计师在不经意间就会发生，你可别说你没试过哦。

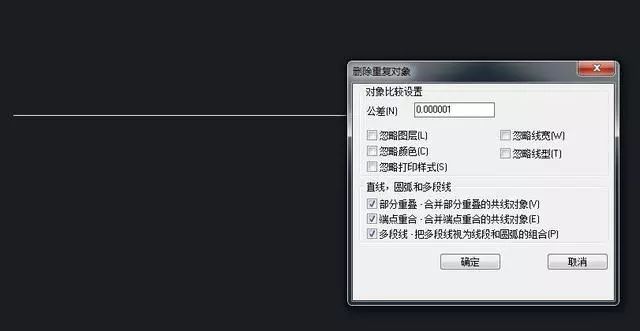

重线其实很没必要，不过如果没有留意到，不妨可以用命令进行消重处理，像中望CAD当中就有该命令【Overkill】
