分模设计原理与实践

一个大概的过程:

  1. 分析产品
  2. DFM
  3. 拔模
  4. 分模

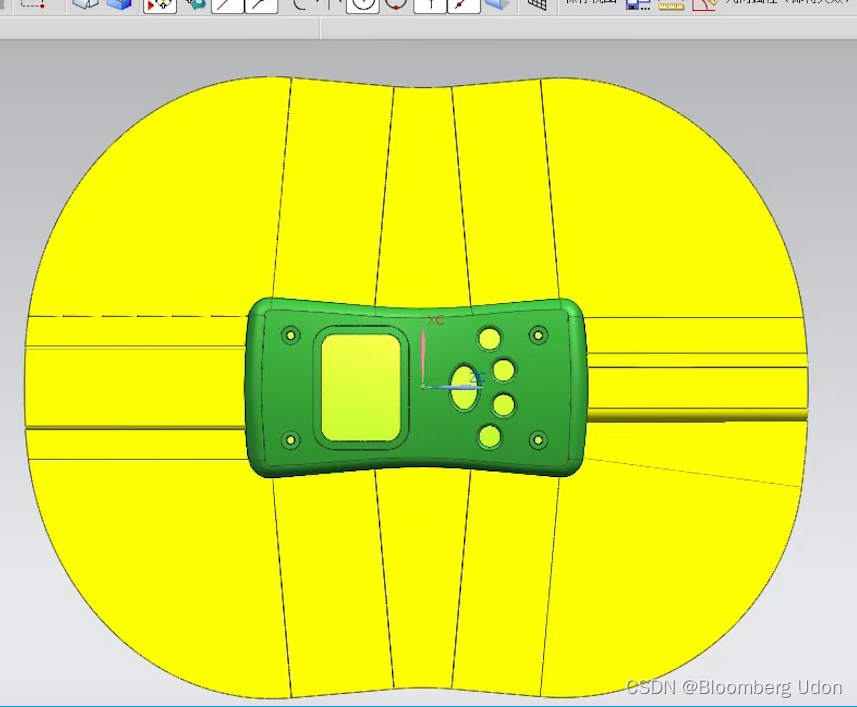

做分模生成的P/L线中时,抽取几何体-->能延伸的就延伸(选择面做修剪和延伸)-->不能的就选择边做拉伸--面与面之间都可以做好缝合。

最后的分模面要检查几何体,看是否出现间隙。


出现间隙可以通过:

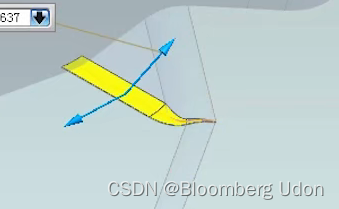

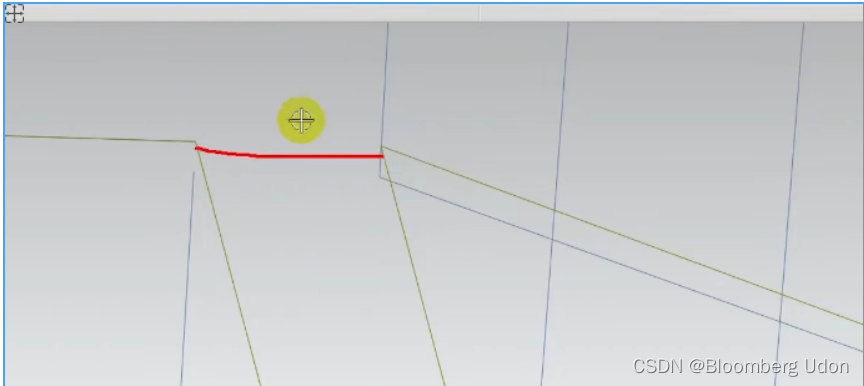

  1. 间隙比较大的,两边都做做延伸面,使之交叉。然后制作拐角。然后做缝合。


2.间隙几乎看不见的,先通过取消缝合把两边分开,然后缝合两边将公差调整为0.0254。


同时无法通过简单的方法生成P/L面时,可以通过使用以下不同的方法吧分模面接顺:

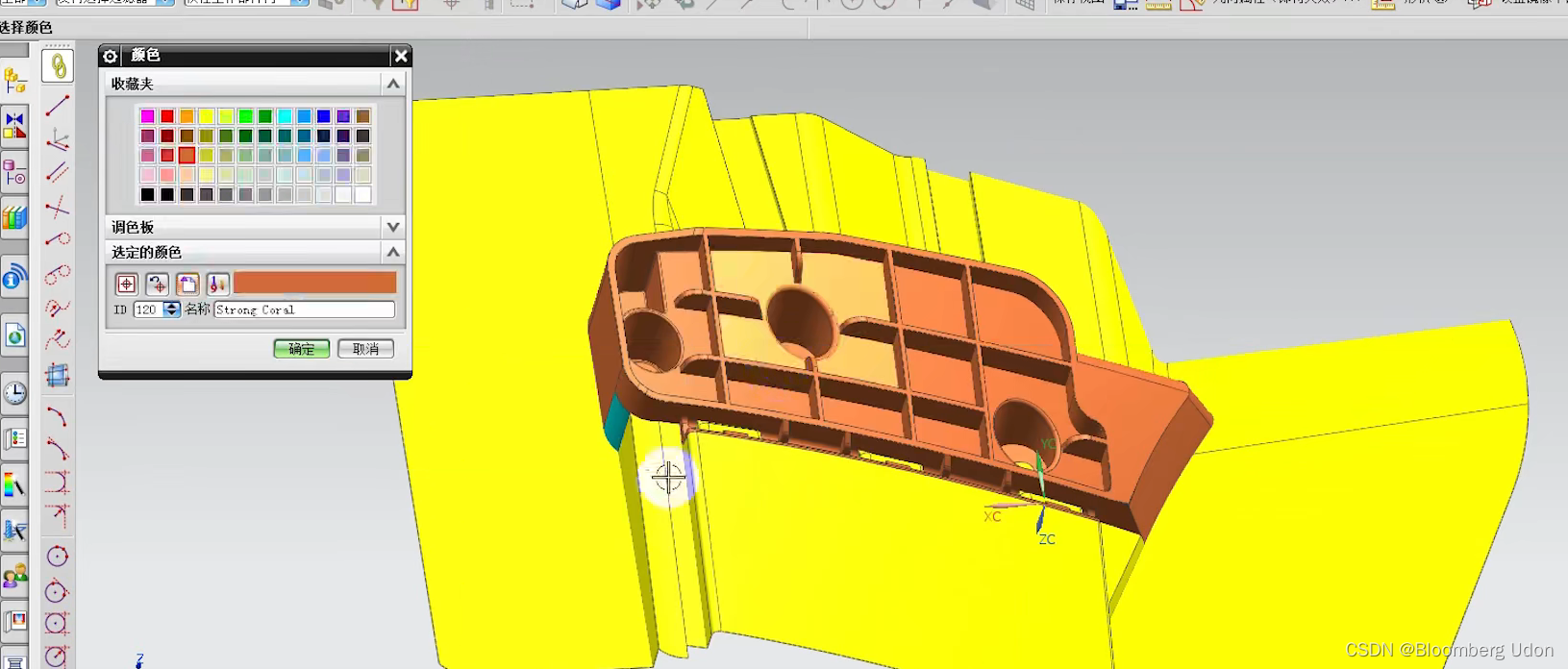

注:每次新建的面最好同时修改颜色,这样方便区分,也利于后期通过颜色筛选抽取几何体。然后缝合成分形面。

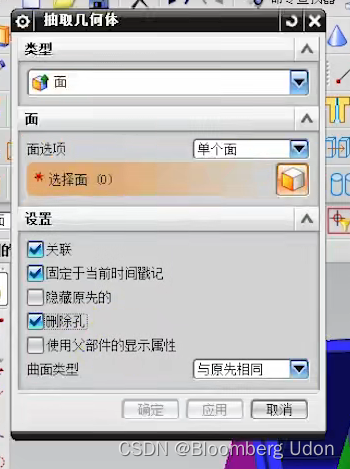

快速补孔 抽取集合体勾选删除孔


补孔后,把其他的空面都补上,如下相当于剥皮不能有漏掉的地方。

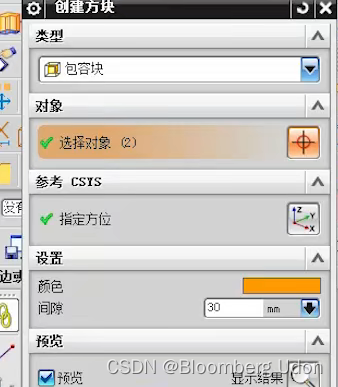

创建方块

比产品至少要大30

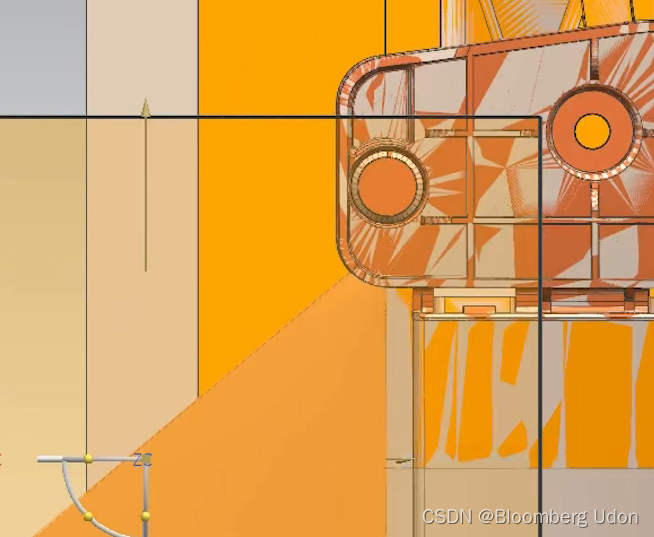

如果出现了分模线在边缘到的圆角上,选在抽取曲线-->等斜度曲线(0度)-->然后通过拉伸做一个分型面出来。


  • 如果分模面出现了圆角,可以通过分析几何属性,查看圆角大小,通过面倒圆,可以接顺分模面之间的无法选中面。
  • 另外两个面可以称之为主面,我们先把主面通过延伸做出来再倒中间角。

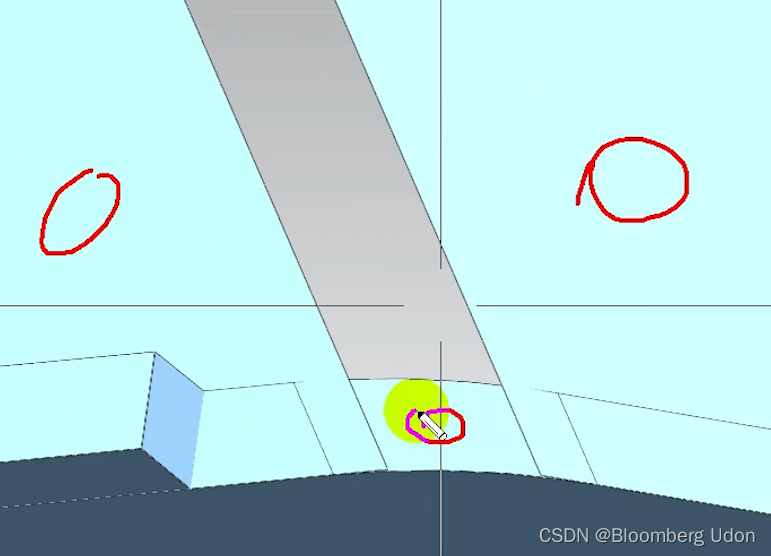

  • 如果出现无法编辑的地方,出现了没有分析线。

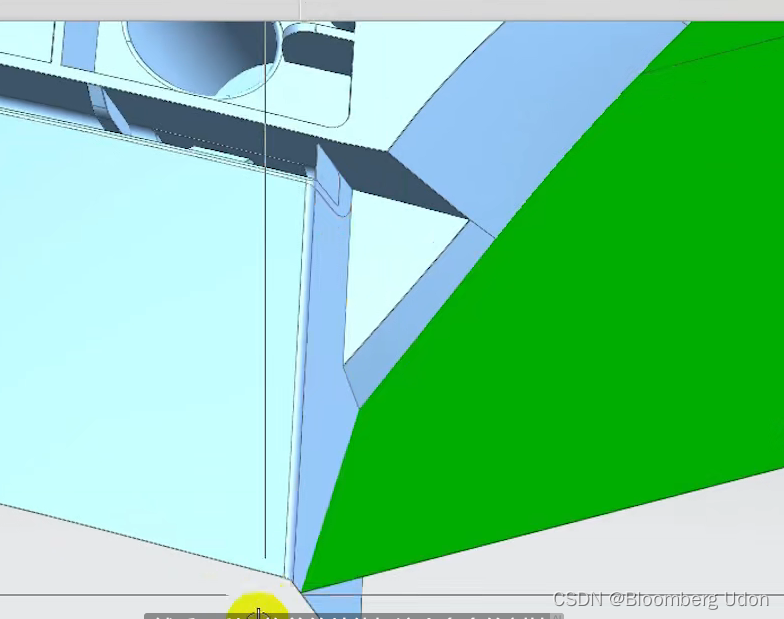

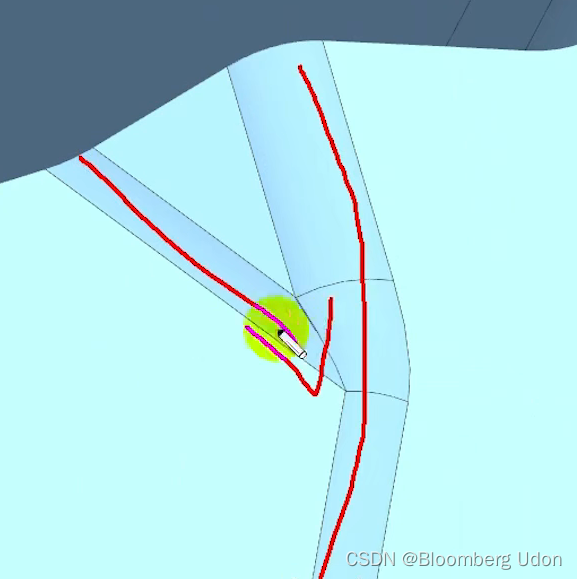

可以通过延长两边交叉后制作拐角。


  • 通过延伸面,制作拐角来做顺


  • 相互之间倒圆角,需要注意一定的顺序。分清楚主次面。(23:13)

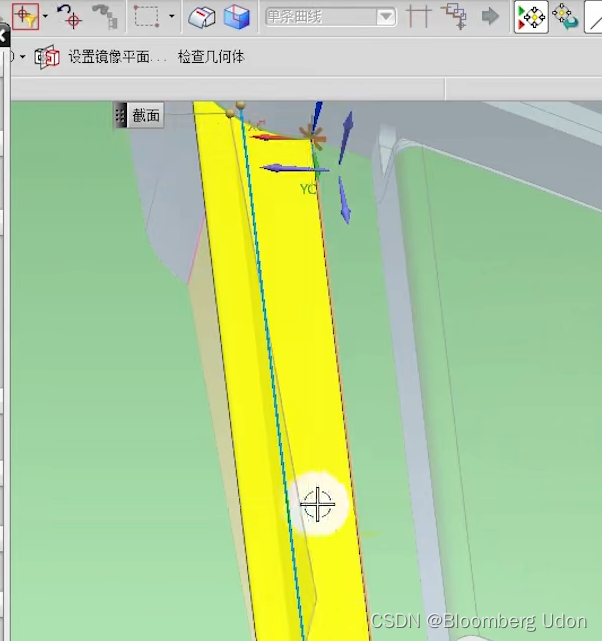

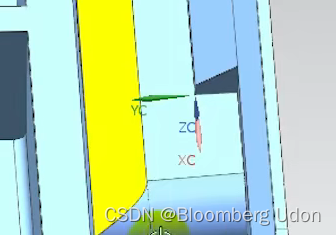

  • 学会在需要的位置放置WCS(坐标系)     然后通过新建的坐标系对各个边进行修建,延伸等。


  • 在每一次制作P/L面的时候可以选择在其边的终点上建立坐标系。



  • 插入--组合--连接面

可以通过以上方案把同一平面上的多余的线删除。

只有原本就是一张面的做了分割等命令的才可以删除中间的线。其他的是做不到的

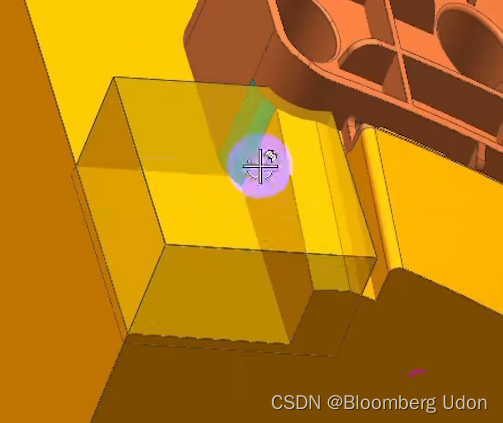

  • 如果出现后模与产品求差无法实现,那么可以通过把后模分割为多块,然后实现求差的需求。
  • 如果出现分型面有问题需要部分修改

可以通过建一个方块去和上下模求差,然后和新建的P/L分割,然后分别和前后模求和。
