UG/NX产品设计：内螺牙产品脱牙原理分享

内螺牙产品是如何脱牙的，如何设计脱牙机构？下面我给大家介绍一种较为常用的脱牙机构，希望对大家有用。

脱牙机构的动力

脱牙机构的动力可以用马达带动，马达头部装一个齿轮，通过链条带动

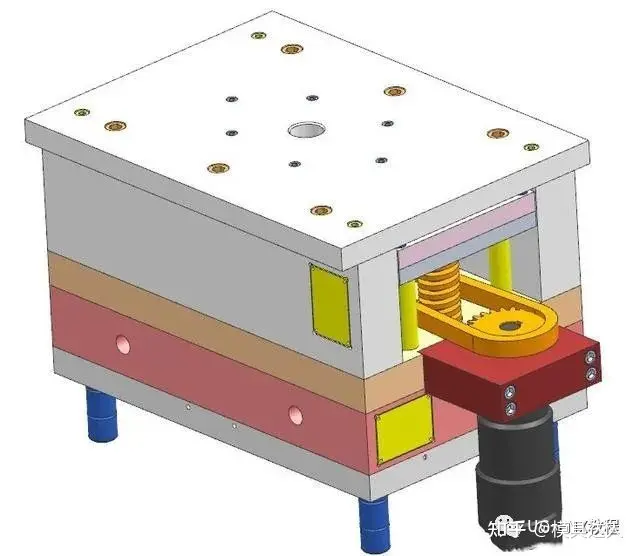

马达的安装位置，可以固定在后模部分的天侧上，如下图所示

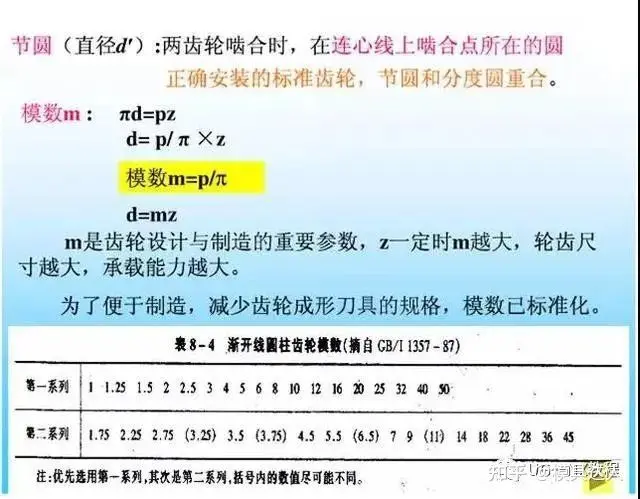

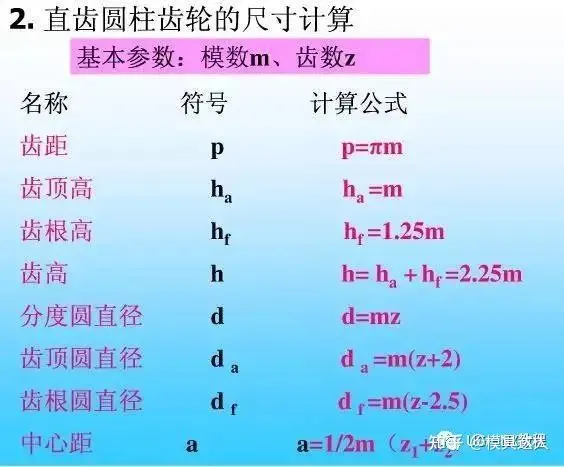

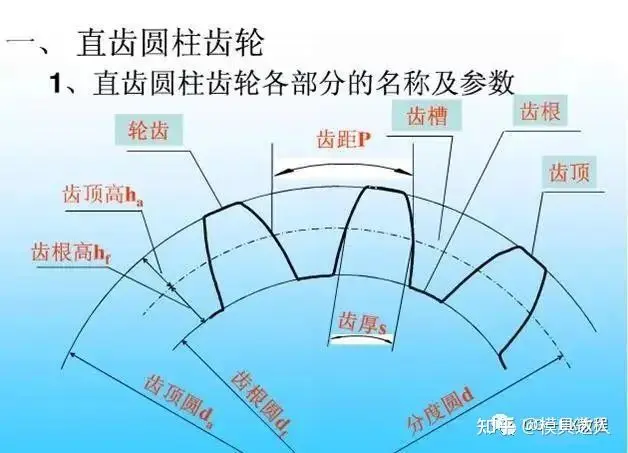

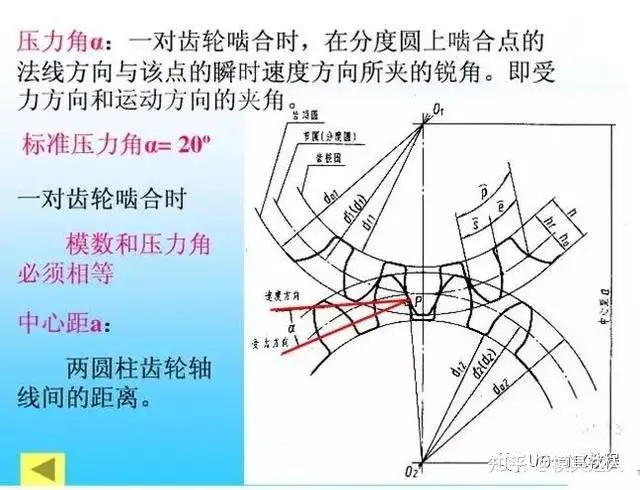

齿轮的捏合是要通过计算才得到的，计算的方法如下图所示

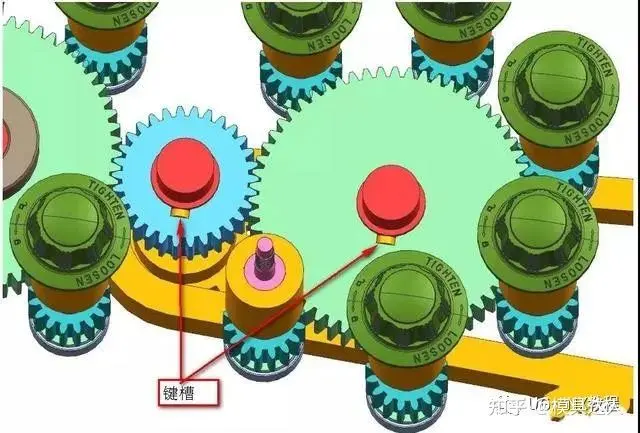

轴承设计时，要注意设计键槽与齿轮配合做定位，如下图所示

脱牙机构原理：

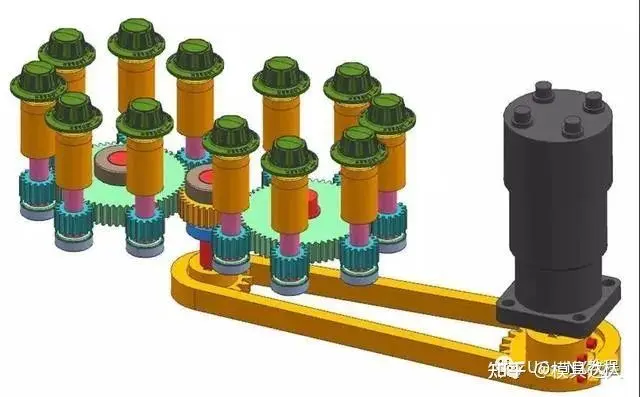

马达头部安装齿轮，通过齿轮带动链条，链条带动中间的轴承，轴承齿轮带动两个大齿轮，大齿轮与产品上的轴承齿轮捏合，旋转将产品上的内螺牙抽离出来

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
