Solid Edge零件上文字绘制与编辑

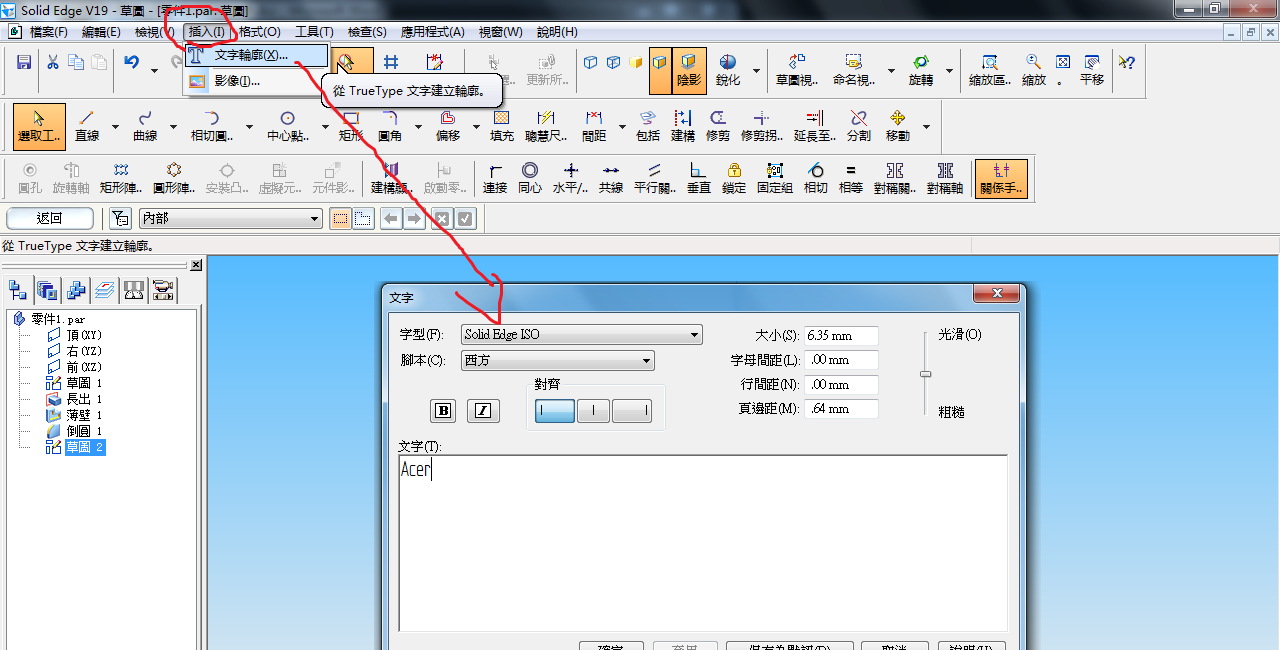

在草图状态下，插入-文字轮廓

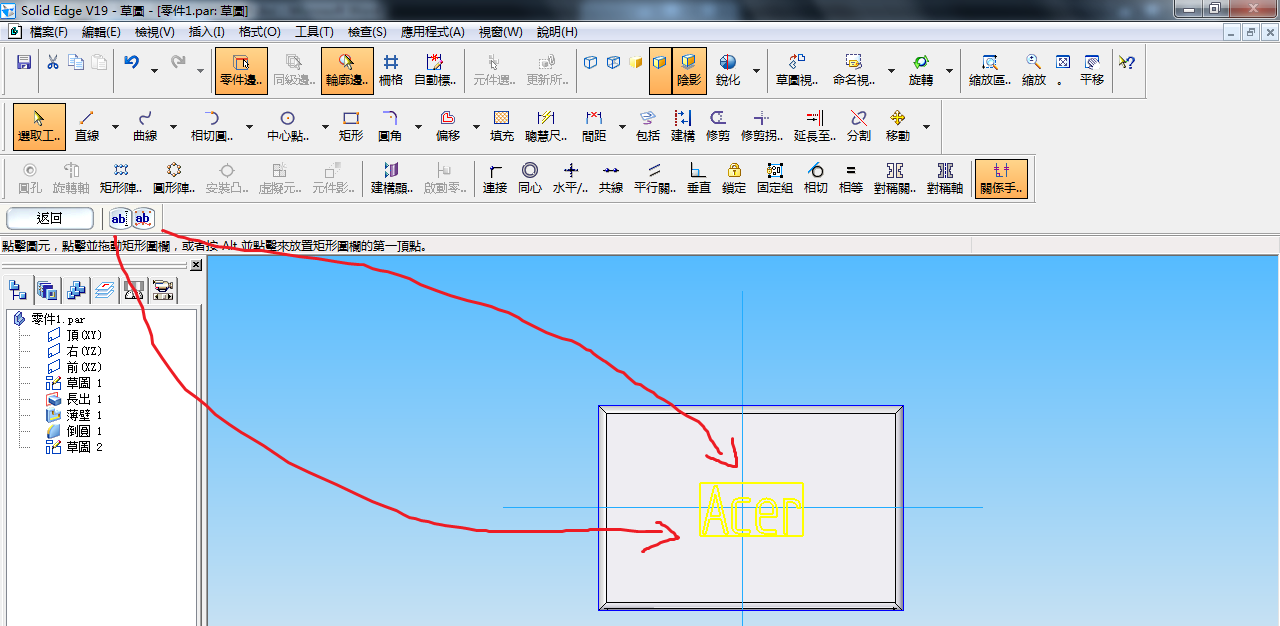

可以按这两个按钮调节文字的大小和位置

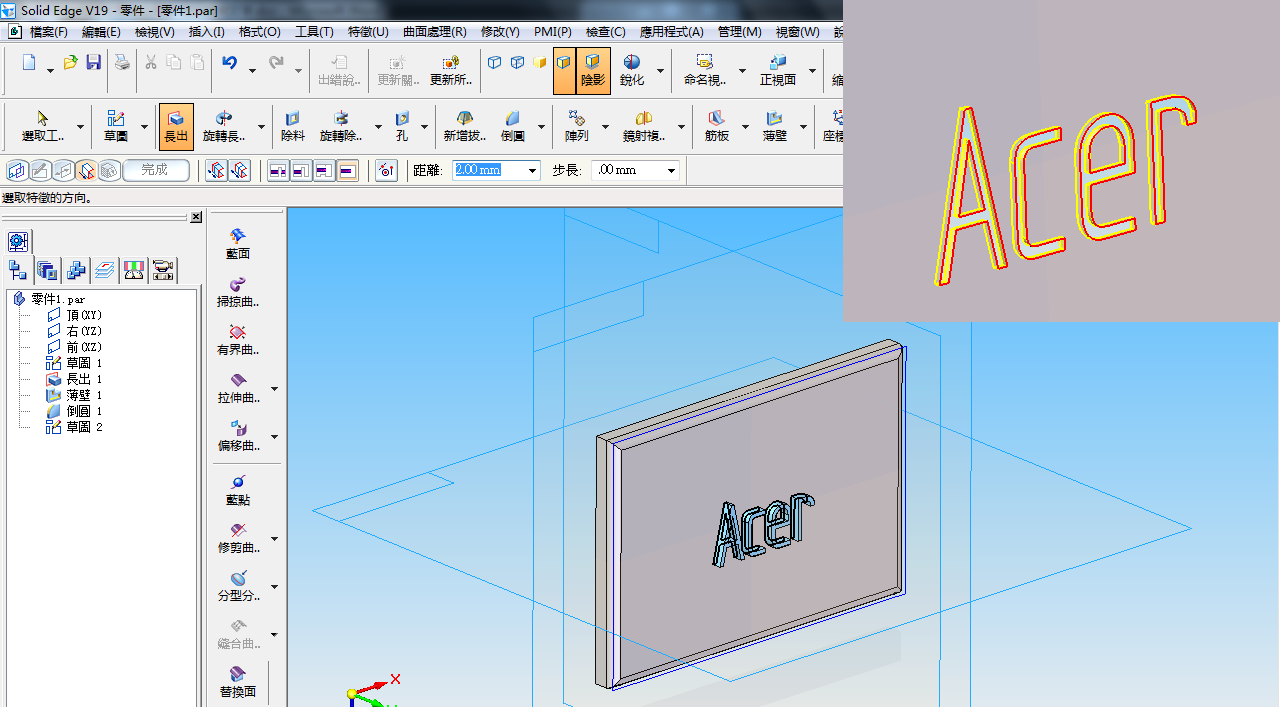

之后你可以通过长出或除料把文字凸起或者凹下去

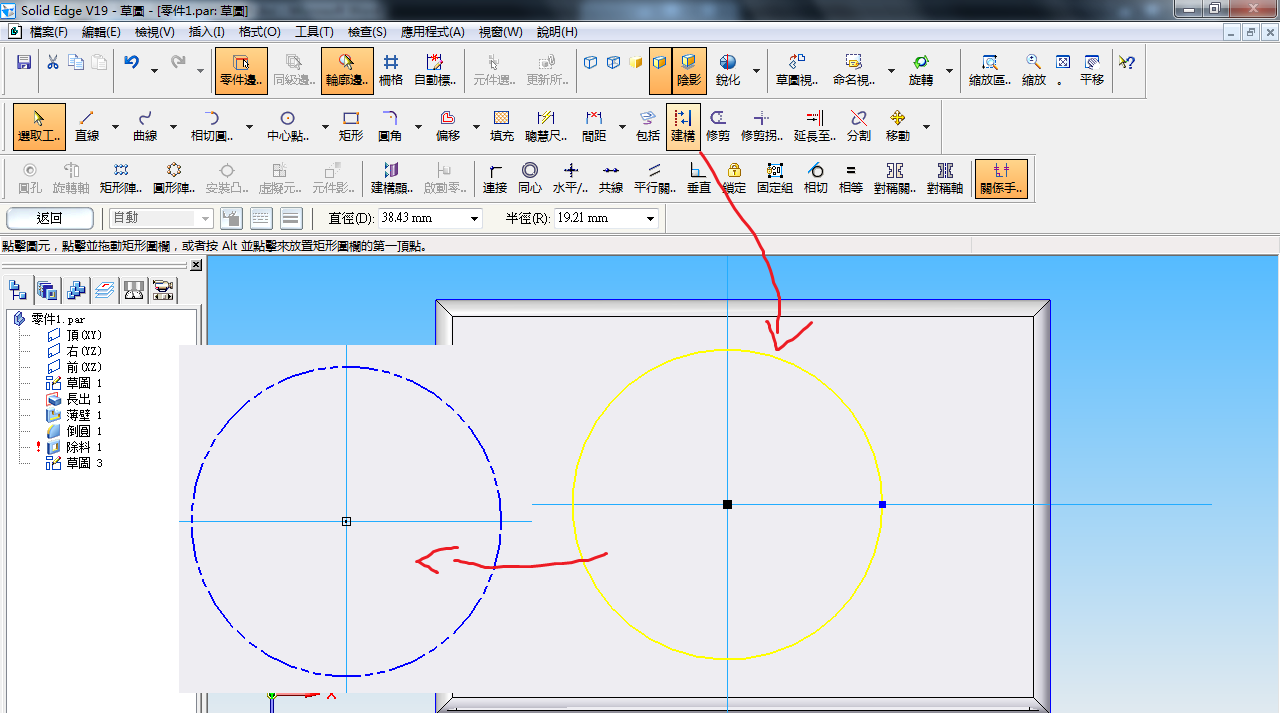

如果你要制作路径文字（比如环形文字），则先绘制一条圆或一段圆弧，并设为构造线

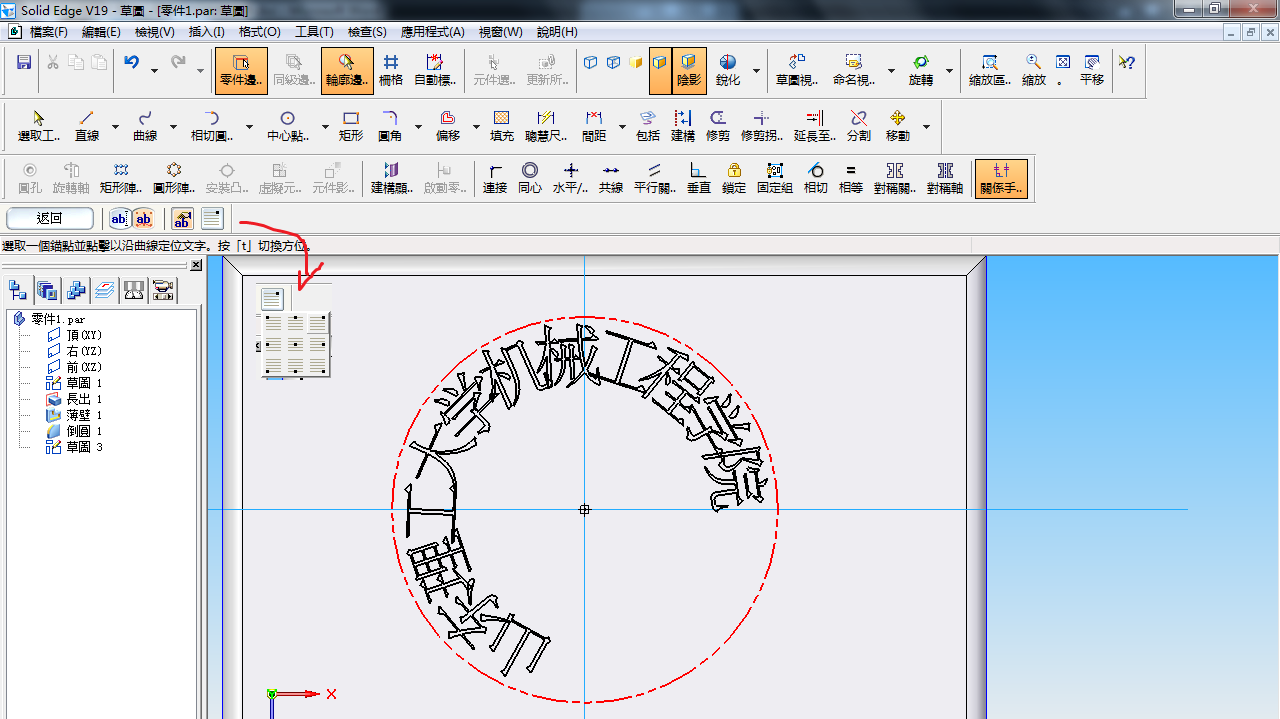

还是插入文字，注意当你把鼠标靠近圆的时候，会自动贴附到圆上，同时有一个按钮可以决定贴附的位置，点击更改不同的贴附位置（有九种），确定好了之后鼠标左键单击确定放置文字，文字的间距还是在编辑文字里面可以设置。

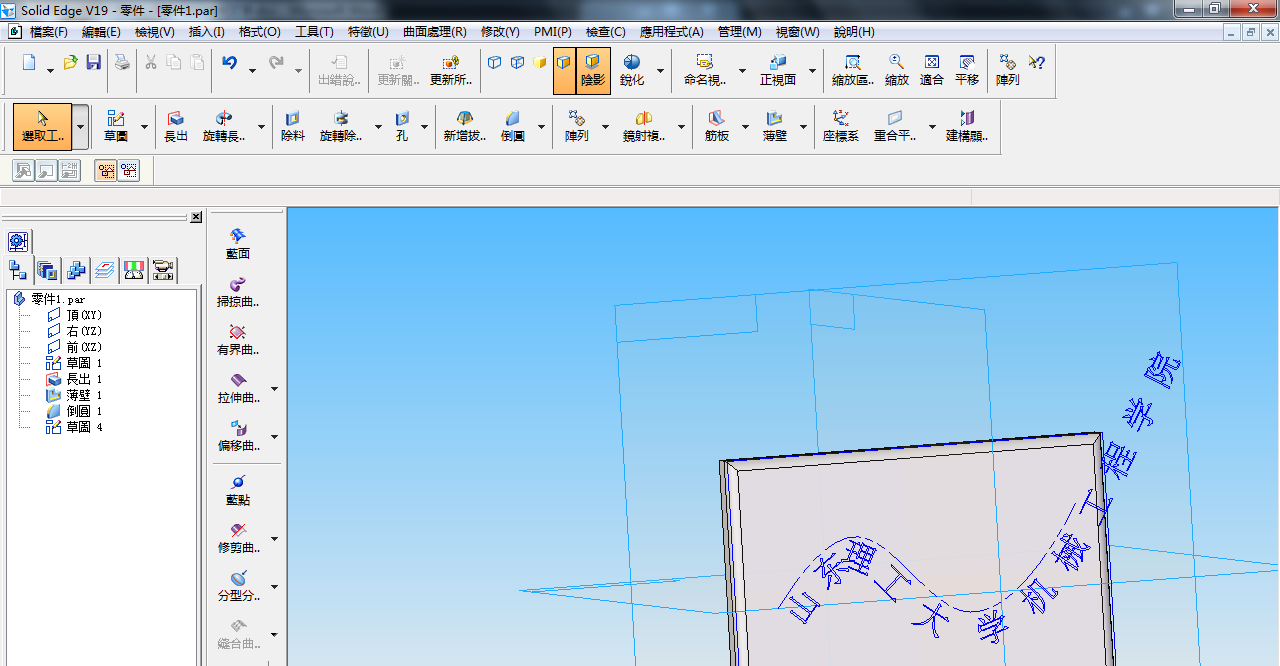

你也可以绘制任意曲线作为构造线

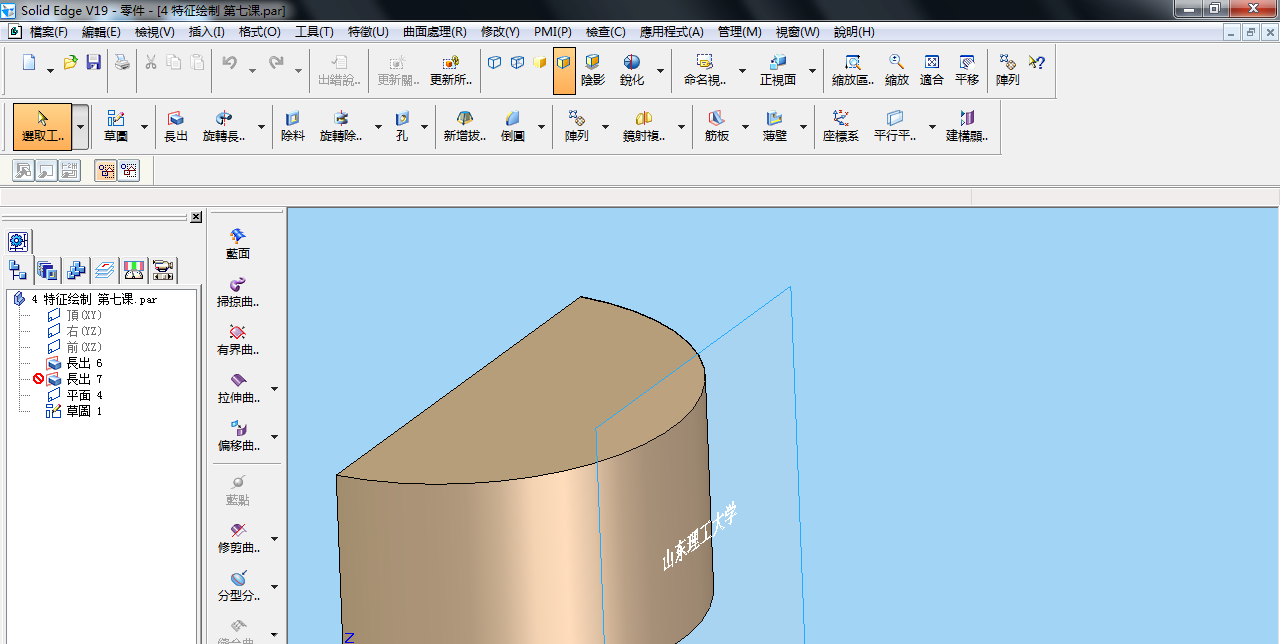

如果你想在曲面上雕刻文字，则先在靠近曲面的附近创建一个平面并绘制文字

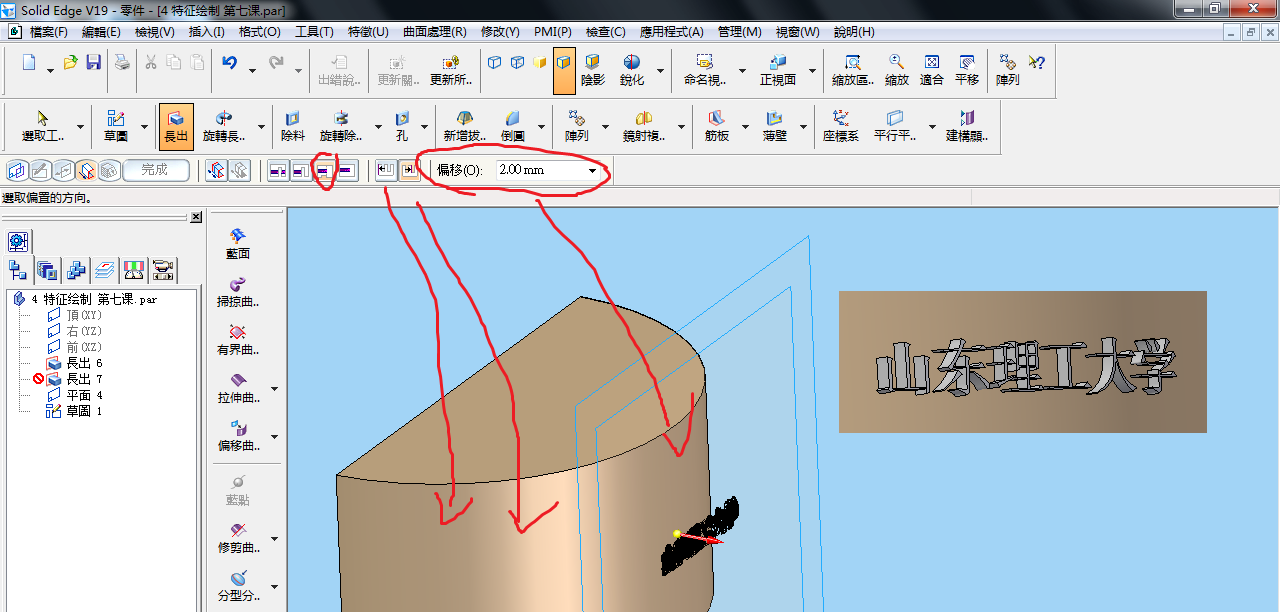

然后长出，从曲面-曲面，并偏移一定距离（点击起始曲面，然后输入2，再次点击这个曲面，注意长出方向是向外的）
